伊斯卡ISCAR大进给铣刀直径范围22-160mm
品牌:ISCAR(伊斯卡)
型号:G5BD2CDAD6E972
¥待询价(提交订单10分钟内获取专属报价单)

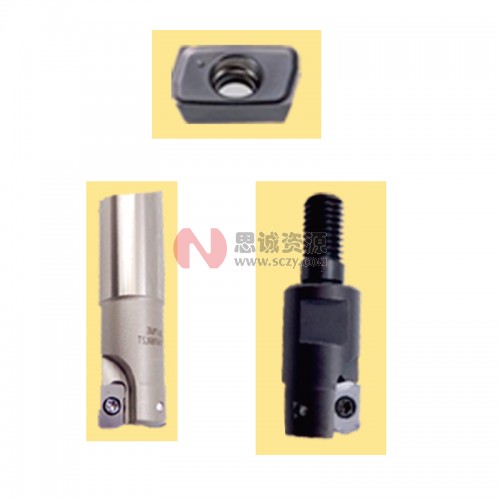

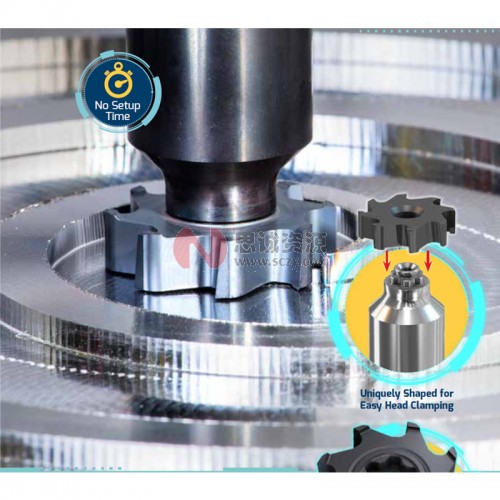

可换式硬质合金面铣刀头
型号 | 尺寸 | IC908 | 推荐切削参数 | ||||||||
DC | APMX | NOF(1) | RE | D1 | DCONMS | OAL | fz (mm/t) |
||||
SD | FM | D32-8-R0.4-SP15 | 31.25 | 8.00 | 8 | 0.40 | 8.40 | 15.00 | 8.00 | • | 0.04-0.15 |
SD | FM | D40-10-R0.4SP17 | 39.25 | 10.00 | 10 | 0.40 | 9.80 | 17.00 | 10.00 | • | 0.04-0.15 |
SD | FM | D50-12-R0.4SP19 | 49.25 | 12.00 | 12 | 0.40 | 9.80 | 19.00 | 14.00 | • | 0.04-0.15 |
(1)有效齿数
SD FM-S-A-SP
圆柱柄直颈刀杆,用于夹持可换式硬质合金面铣刀头
型号 | DCONMS | DCONWS | THSZWS | LB | LF | OAL | 柄部(1) | WT(2) |
SD FM-S-A-L100-C25-SP15 | 25.00 | 15.00 | M5x0.5 | 10.10 | 100.00 | 104.90 | C | 0.37 |
SD FM-S-A-L120-W25-SP15 | 25.00 | 15.00 | M5x0.5 | 10.10 | 120.00 | 124.90 | W | 0.44 |
SD FM-S-A-L125-W32-SP17 | 32.00 | 17.00 | M6x0.5 | 12.50 | 125.00 | 131.00 | W | 0.75 |
SD FM-S-A-L140-C32 SP17 | 32.00 | 17.00 | M6x0.5 | 12.50 | 140.00 | 146.00 | C | 0.85 |
SD FM-S-A-L140-C32-SP19 | 32.00 | 19.00 | M6x0.5 | 10.00 | 140.00 | 148.50 | C | 1.41 |
SD FM-S-A-L130-W40-SP19 | 40.00 | 19.00 | M6x0.5 | 14.00 | 130.00 | 138.50 | W | 1.21 |
* 不需润滑螺纹连接部位
(1)C-圆柱柄,W-削平柄
(2)刀具重量
