刀柄标准是数控机床刀具连接系统中的重要技术依据，主要涉及刀柄锥度、连接尺寸、拉紧结构、端面接触形式、动平衡要求以及接口互换性等内容。常见的数控刀柄体系包括七比二十四锥度的传统刀柄、空心短锥刀柄、通用模块化接口以及车削刀具接口等，不同标准在定位方式、夹紧结构、主轴转速适应性和连接刚性方面存在差异。了解刀柄的标准分类，有助于正确匹配机床主轴、刀柄本体和切削刀具，降低装夹误差，改善加工精度与运行稳定性。
一、刀柄标准主要包括哪些内容
1、刀柄标准首先规定连接接口的几何尺寸，包括锥度、锥柄大端尺寸、有效接触长度、端面尺寸以及定位基准等。这些尺寸决定刀柄能否与机床主轴正确配合。如果接口尺寸不匹配，即使刀柄外形相似，也不能保证可靠连接和精确定位。
2、刀柄标准还涉及拉紧和夹持结构。传统锥柄刀柄通常通过拉钉与主轴拉刀机构连接，空心短锥刀柄则可能采用专门的夹紧机构，通过锥面和端面共同定位。不同接口的夹紧方式存在区别，不能仅凭锥度或外观判断其兼容性。
3、刀柄的精度要求通常涉及锥面精度、刀具夹持部位的径向跳动、端面与轴线之间的位置关系以及重复装夹性能。对于精密铣削和高速加工，还需要关注刀柄系统的动平衡等级、最高允许转速和夹持刚性。具体限值应根据相应标准、产品技术文件及机床要求确定。
4、刀柄标准不只规定刀柄与主轴之间的接口，也包括刀柄与切削刀具之间的连接方式。例如弹簧夹头刀柄、侧固式刀柄、液压刀柄和热缩刀柄，虽然可能采用相同的主轴连接接口，但其刀具夹持原理和适用工况并不相同。
二、七比二十四锥度刀柄标准及分类
1、七比二十四锥度是传统数控铣削和加工中心刀柄中常见的锥度体系。其锥度表示锥体直径变化量与对应长度之比为七比二十四，并不是锥角为七比二十四度。该体系具有较长的锥面配合区域，通常依靠锥面定位，并通过拉紧机构将刀柄拉入主轴锥孔。

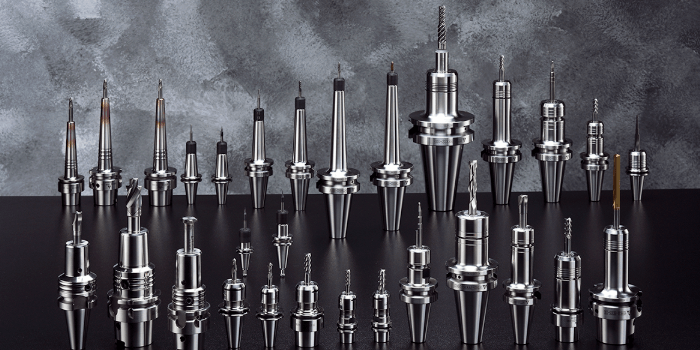

2、常见的传统锥柄体系包括标准化的四十号和五十号等规格。不同规格在锥柄尺寸、法兰尺寸、拉钉结构及适用机床范围方面存在差异。四十号规格常见于中小型加工中心和综合加工设备，五十号规格则常用于对刚性和承载能力有较高要求的设备，但具体选用仍应结合机床主轴设计与制造商规定。

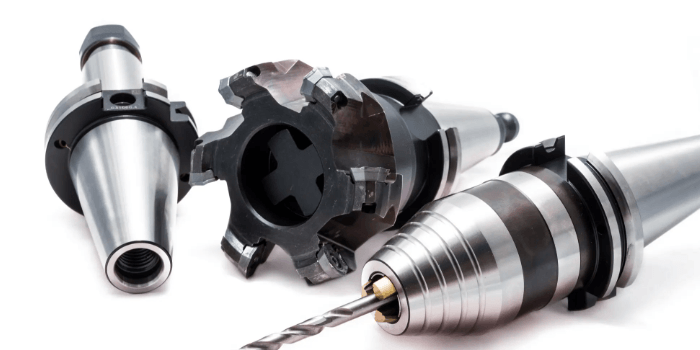

3、传统锥柄接口的特点是应用范围较广，相关刀柄种类较为丰富，可配置弹簧夹头、侧固式夹持、镗削和面铣等多种刀具。其接口成熟，适合常规铣削、钻削、镗削等加工任务。不过在高速旋转条件下，单纯依靠锥面接触的连接形式可能受到离心变形、接触状态和主轴结构等因素影响。
4、选用传统锥柄时，应确认机床主轴规格、拉钉型号、刀柄法兰结构及夹紧机构是否匹配。相同名义锥度并不代表所有零部件都能互换，不同标准体系或不同制造商的拉钉、法兰结构可能存在差异，实际使用应核对完整的接口标准与产品图样。
三、空心短锥刀柄标准及接口特点

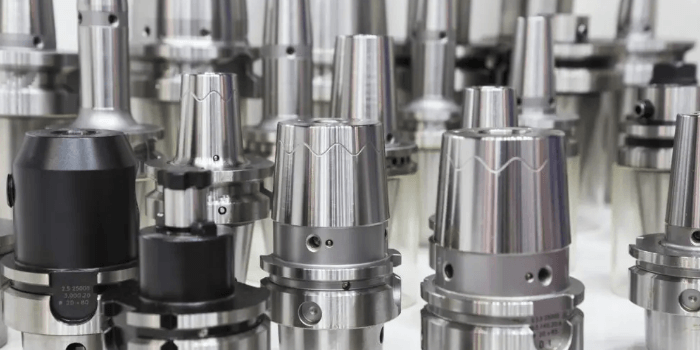

1、空心短锥刀柄是一种采用短锥面与端面共同定位的刀柄接口体系，常见名称为空心短锥接口。与传统长锥柄相比，这种接口通常具有较短的锥面和较大的法兰端面，夹紧时可以同时形成锥面接触和端面接触，从而提高连接系统的定位稳定性。
2、空心短锥刀柄常见规格包括三十二号、四十号和六十三号等系列。不同规格对应不同的接口尺寸、夹紧结构和机床适配范围。选型时应核对机床主轴接口与刀柄的具体规格，不能将传统四十号锥柄与四十号空心短锥刀柄直接视为可互换产品。
3、空心短锥接口的优势之一是适用于高速加工场景。在一些传统锥柄系统中，高速旋转可能导致主轴锥孔和刀柄之间的接触状态发生变化；空心短锥接口通过锥面与端面配合，可以在设计条件满足时改善连接稳定性和重复定位表现。但其实际性能仍取决于主轴结构、夹紧力、接口精度及运行转速。
4、空心短锥刀柄需要配套专用主轴接口和夹紧机构。即使外形尺寸相近，也不能直接装入普通七比二十四锥度主轴。设备改造或采购刀柄时，应确认接口标准、规格代号、夹紧组件和制造商规定的转速范围。
四、模块化刀柄接口与车削刀具接口
1、模块化刀具接口通常由机床侧连接部分、模块连接部分和刀具工作部分组成。其设计思路是通过标准化的连接端面和定位结构，将不同长度、不同角度或不同功能的模块组合起来，减少整套刀具重复采购的需求。
2、常见模块化接口体系包括相关国际标准规定的多边形锥度接口。该类接口通过特定的锥面和端面结构实现定位与扭矩传递，适用于部分车削、铣削和复合加工设备。模块接口的尺寸、夹紧方式和互换要求应以具体标准及制造商资料为准，不能将不同系列的模块任意混装。
3、车削刀具接口通常用于车床刀塔与刀具夹持装置之间的连接。常见体系包括方形刀杆夹持、圆柱刀杆夹持以及采用标准化接口的模块化刀具系统。不同车床在刀塔结构、中心高、夹持尺寸和刀具定位方式方面存在区别，因此需要按照机床接口图样进行选型。
4、模块化刀具系统的价值主要体现在快速换装、刀具长度组合和维修便利性方面。但模块连接处的刚性、连接精度以及清洁状态仍会影响加工结果。对于重切削和长悬伸加工，需要特别关注连接结构的承载能力与整体系统刚性。
五、刀柄与刀具之间的夹持接口分类
1、弹簧夹头刀柄通过弹簧夹头的弹性收缩夹持刀具，适用于钻头、立铣刀和其他具有圆柱夹持柄部的刀具。选型时需要匹配夹头规格、刀具柄径和刀柄接口，并检查夹头及螺母的磨损情况。夹持长度不足或夹持面存在油污、毛刺时，可能增加径向跳动和滑移风险。
2、侧固式刀柄通常通过侧面紧固螺钉压紧具有相应夹持平面的刀具柄部，适用于部分钻削、铣削及其他需要可靠传递扭矩的工况。其夹持结构较为直接，但刀具柄部结构必须与刀柄设计相匹配，不宜将普通圆柱柄刀具随意用于不适配的侧固式刀柄。
3、热缩刀柄利用刀柄材料受热膨胀、冷却收缩的特性夹持刀具。其结构紧凑，适合部分高速和精密加工场景。使用时需要配备适用的加热设备，并严格遵循规定的加热时间、温度和冷却流程，避免损伤刀柄或刀具。
4、液压刀柄通过内部液压腔产生均匀夹持压力，实现刀具柄部的固定。其优势包括夹持均匀、操作便利以及适合部分精密加工任务，但对刀具柄部尺寸、表面状态和使用条件有相应要求。侧固式、弹簧夹头、热缩和液压夹持属于刀具夹持方式，不应与机床主轴连接标准混为一谈。
六、刀柄精度、动平衡与相关技术标准
1、刀柄精度通常需要结合锥面尺寸精度、刀具夹持部位径向跳动、端面定位状态以及重复装夹表现进行评价。径向跳动过大时，不同刀刃承担的切削负荷可能不均匀，进而影响加工表面质量、刀具磨损和孔径稳定性。
2、刀柄动平衡主要用于评价旋转系统质量分布不均匀所产生的不平衡程度。高速铣削时，刀柄、夹持组件和切削刀具共同构成旋转系统，任何部件的偏心或质量分布不均都可能引起振动。动平衡要求应根据实际工作转速、刀具组合和机床制造商的规定确定。
3、动平衡等级通常采用国际标准中规定的平衡质量等级进行表达，例如与旋转机械相关的平衡标准体系。具体等级应结合刀具系统的工作转速和使用条件选择，不能把某个平衡等级当作适用于所有刀柄的统一要求。高速加工还需要关注刀具夹持组件的安全转速。
4、刀柄接口的尺寸标准、性能要求和检验方法可能分别由不同标准文件规定。采购和验收时，应明确标准编号及版本、接口规格、关键尺寸公差、径向跳动要求和允许转速。对于需要高精度加工的刀具系统，还应结合实际工况进行装夹重复性和加工稳定性验证。
七、刀柄标准如何选择与核对
1、选型时应先确认机床主轴的接口类型与规格，包括传统锥柄、空心短锥接口或其他专用接口。主轴接口是选择刀柄的基础条件，不能仅根据刀柄外形或名义规格进行判断。对于旧设备或进口设备，建议核对主轴技术文件及原配刀柄信息。
2、根据加工任务确定刀具夹持方式。普通铣削、钻削、精密镗削和高速加工对夹持刚性、跳动控制及换刀效率的要求不同。粗加工应关注扭矩传递能力和抗冲击性能，精加工应关注径向跳动和夹持稳定性，高速加工则需要额外确认动平衡及安全转速要求。
3、核对刀柄与刀具的连接尺寸，包括夹持柄径、夹持长度、夹头规格、刀具柄部形式以及必要的紧固结构。刀柄与刀具之间的尺寸匹配会影响夹持可靠性和加工精度，不能通过强行装入或过度紧固解决接口不匹配问题。
4、对于批量生产和自动化加工，还需要考虑刀柄的互换性、换刀装置适配性以及维护便利性。刀柄规格尽量统一，有助于减少库存和换装错误，但统一规格必须建立在机床接口兼容、工艺需求满足以及质量要求明确的基础上。
以下是您可能还关注的问题与解答：
Q：常见的数控刀柄标准有哪些？
A：常见体系包括七比二十四锥度刀柄、空心短锥刀柄、模块化刀具接口以及车削刀具接口等。具体选型应根据机床主轴接口、加工方式和刀具夹持要求确定，并核对相应标准及规格。
Q：传统四十号锥柄与四十号空心短锥刀柄可以通用吗？
A：通常不能直接互换。两者虽然可能使用相近的规格数字，但接口几何结构、定位方式和夹紧机构存在区别，需要使用与机床主轴匹配的刀柄。
Q：刀柄标准会影响加工精度吗？
A：会。接口尺寸、锥面接触状态、夹持结构和制造精度都会影响刀具的定位与旋转状态。刀柄与主轴正确匹配，并保持夹持部位清洁，有助于降低跳动和装夹误差。
Q：高速加工应该重点关注哪些刀柄指标？
A：应重点关注接口匹配、径向跳动、动平衡等级、允许工作转速、夹持可靠性以及刀具系统整体刚性。具体指标应根据机床制造商规定、刀柄产品资料和实际刀具组合确定。
Q：采购刀柄时如何确认标准是否匹配？
A：建议提供机床型号、主轴接口规格、刀具类型和工作转速，并核对刀柄图样、接口标准编号、关键尺寸公差、夹紧组件以及产品允许转速。对于高精度或高速加工用途，还应要求供应商提供相应的精度和动平衡检测资料。
刀柄标准涵盖主轴连接接口、刀具夹持结构、尺寸精度、动平衡以及互换性等多个方面。实际选型应先确定机床主轴接口，再根据加工材料、切削载荷、刀具类型和转速要求选择适配的刀柄体系。通过核对标准规格、控制径向跳动、检查夹持状态并遵守允许转速要求，可以降低接口不匹配带来的加工风险，提高刀具系统的运行稳定性。
