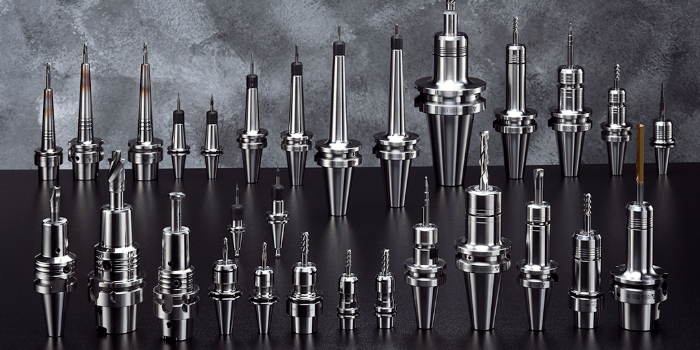

刀柄径向跳动是数控加工刀具系统精度控制中的重要指标，直接关系到刀具实际回转轨迹、切削负荷分配、加工尺寸一致性以及表面质量。刀柄装入主轴后，如果锥柄、定位端面、夹持机构或刀具接口存在偏差，实际回转中心就可能与理论中心产生偏移。对于高速铣削、精密孔加工和高表面质量加工，刀柄径向跳动控制尤为重要。实际检测时不能只看刀柄本体的单点跳动，还需要结合检测位置、测量基准、主轴状态以及刀具装夹后的综合跳动进行判断。
一、刀柄径向跳动是什么
刀柄径向跳动是指刀柄绕主轴轴线旋转时，其外圆或装夹基准相对于理论回转中心产生的径向位置变化。简单理解，就是刀柄旋转一周过程中，测量点并不是始终保持在同一个径向位置，而是在一定范围内发生周期性变化。
实际检测中常用百分表或千分表测量刀柄旋转时的径向变化量。测量结果通常以全跳动值表示，即旋转过程中指示值最大读数与最小读数之间的差值。需要区分的是，单独测量刀柄本体得到的是刀柄自身跳动，而刀柄装入主轴并安装刀具后的结果属于刀具系统综合跳动，两者不能直接等同。
刀柄径向跳动较小时，刀具回转轨迹更加接近理论圆周，切削刃之间的实际切削负荷分配也更加均匀。跳动增大后，部分刀齿可能承担更大的切削量，容易出现局部磨损、振动以及加工表面纹路不均等问题。
二、刀柄径向跳动检测主要看哪些位置
刀柄径向跳动检测不能只选择一个位置进行测量。不同检测位置反映的问题不同，通常需要根据刀柄结构和实际使用方式选择基准。
刀柄外圆检测主要用于判断刀柄外部圆柱面的回转状态。检测时需要保证测量表头与被测表面接触稳定，并通过缓慢旋转刀柄观察指示值变化。外圆检测结果可以用于判断刀柄制造和使用过程中是否存在明显的径向偏差。

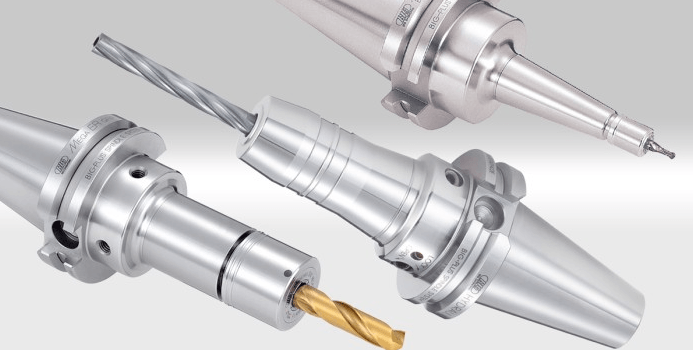

刀具夹持位置附近的径向跳动更具有实际加工参考意义。对于弹簧夹头刀柄、液压刀柄以及热装刀柄等不同结构，刀具实际夹持区域可能不同，检测位置也应相应调整。测量位置距离刀具端部越远，某些角度偏差产生的径向位移可能越明显。
刀柄装入机床主轴后的综合跳动也需要单独检测。如果刀柄自身精度正常，但主轴锥孔存在污染、拉刀机构状态异常或主轴回转精度发生变化，装配后的实际跳动仍可能超出工艺要求。因此精密加工不能只检刀柄，还需要检查刀柄与主轴组合后的实际状态。
三、刀柄径向跳动常用检测方法
百分表检测是机械加工现场较常见的方式。将刀柄安装在检测主轴或机床主轴上，使测量表头与指定检测圆柱面接触，然后缓慢旋转主轴一周，记录最大读数和最小读数，两者差值即为该测量位置的径向全跳动。
精度要求较高时，可以使用分辨力更高的千分表进行检测。测量设备的精度应明显优于被测跳动要求，否则测量设备自身误差会影响判定结果。对于微米级跳动检测，还需要关注测量表架刚性、表头接触方向、旋转速度以及检测环境稳定性。
检测前应清洁刀柄锥面、主轴锥孔和定位端面。锥面附着切屑、油污或微小异物，都可能使刀柄无法正确贴合主轴锥孔，从而形成附加跳动。对于精密刀具系统，清洁工作本身就是精度控制的一部分。
测量时还应避免用力推动刀柄或表架。测量表头接触力过大、表架刚性不足或者刀柄安装不牢，都可能造成读数波动。需要通过重复旋转和重复装夹确认检测结果的稳定性。
四、刀柄径向跳动达到多少才算合格
刀柄径向跳动不存在适用于所有加工任务的单一合格数值。实际允许范围需要根据刀柄类型、制造精度、主轴接口、刀具规格以及加工任务确定。高速加工和精密加工通常对刀具系统跳动提出更严格的要求，而普通粗加工对跳动的容许程度相对宽松。
精密刀具系统现场经常会关注微米级径向跳动。例如部分高精度刀柄和刀具装夹系统，在规定检测条件下可能要求达到数微米范围。但具体指标必须以刀柄制造商提供的产品技术文件、相关标准以及实际工艺要求为依据，不能把某一个数值直接作为所有刀柄的通用标准。
检测时还需要明确测量距离。相同的角度偏差，在不同轴向位置可能产生不同的径向位移。如果一个刀柄在距夹持端较近的位置检测结果较小，而在刀具伸出较长的位置检测结果明显增大，并不能简单判断其中一个测量结果错误，而应结合刀柄锥度、夹持结构和刀具伸出长度分析。
对于高速切削和精密加工，建议同时关注刀柄自身跳动、刀柄装入主轴后的跳动以及安装刀具后的综合跳动。只有综合考虑整个刀具系统，才能更准确判断实际加工风险。
五、影响刀柄径向跳动的主要因素
刀柄制造精度是影响径向跳动的基础因素。锥柄圆度、锥度、端面精度以及夹持孔加工精度发生偏差，都可能造成刀柄回转中心偏移。长期使用过程中，如果刀柄锥面发生磕碰，也可能改变其与主轴的配合状态。
主轴锥孔状态对刀柄径向跳动具有直接影响。主轴锥孔存在切屑、锈蚀、磨损或碰伤时，刀柄无法完全贴合理论定位面。即使刀柄本身经过检测符合要求，装入状态仍可能产生明显跳动。
拉刀机构和主轴端面状态也需要关注。拉刀力异常、定位端面污染或主轴内部零部件磨损，都可能导致刀柄夹紧位置发生变化。对于重复出现的刀柄跳动异常，应检查机床主轴系统，而不能只更换刀柄。

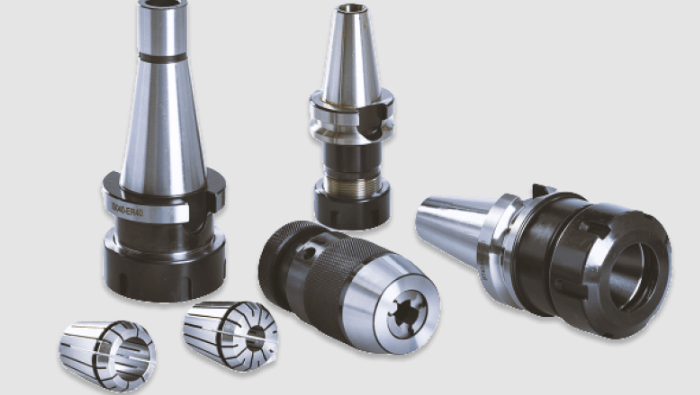

刀具装夹方式也是重要因素。弹簧夹头的夹持精度与夹头本身状态、夹持范围、清洁程度和装夹方法有关。夹头存在磨损、变形或切屑时，即使刀柄精度正常，刀具装夹后的综合跳动仍可能明显增加。
六、刀柄径向跳动对加工表面质量有什么影响
刀柄径向跳动增大后，刀具回转轨迹会偏离理论中心，使实际切削半径发生变化。对于铣削加工而言，不同刀齿可能出现切削量不一致的情况，部分刀齿负荷增加，容易产生不均匀磨损。
当刀具跳动与机床主轴转速、刀具固有频率或加工系统动态特性发生耦合时，可能诱发明显振动。振动会在加工表面形成周期性纹路，使表面粗糙度发生变化。对于精加工表面，刀具系统跳动通常需要与切削参数、刀具悬伸和机床刚性一起分析。
刀柄径向跳动还会影响刀具实际直径。以小直径立铣刀为例，当刀具存在明显偏心时，实际切削轨迹可能与程序设定尺寸产生偏差。对于窄槽、精密轮廓和孔加工，这种影响更加明显。
在多齿铣削过程中，如果刀具跳动导致某个刀齿实际切削量明显增加，该刀齿可能快速磨损，随后又进一步改变切削状态。这样容易形成刀具磨损、切削负荷和加工表面质量之间的相互影响。
七、刀柄径向跳动对加工尺寸精度的影响
加工尺寸受到刀具理论轨迹和实际切削轨迹共同影响。刀柄与刀具系统产生径向偏移后，刀具实际回转包络尺寸可能发生变化，从而影响槽宽、轮廓尺寸、孔径以及表面形状。
对于小直径刀具，几微米级的径向跳动相对于刀具直径所占比例更大。刀具直径越小，加工精度要求越高，对刀柄、夹持机构和主轴回转状态的要求通常也越严格。
精加工中，如果刀柄径向跳动已经接近甚至超过加工尺寸允许误差，仅依靠程序坐标补偿并不能从根本上解决问题。因为跳动属于动态回转误差，会随着刀具旋转和切削刃位置发生变化，而固定的坐标补偿只能修正部分静态尺寸偏差。
八、如何降低刀柄径向跳动
控制刀柄径向跳动可以从刀柄、主轴、夹持系统和操作规范几个方面入手。刀柄使用前应检查锥面、定位端面和夹持孔是否存在磕碰、毛刺、锈蚀和异物。发现明显损伤时，应停止将其用于精密加工。
主轴锥孔需要保持清洁。换刀前后清理锥孔和刀柄配合面，可以降低异物造成的附加跳动。自动换刀设备还需要检查刀柄拉紧和定位状态，避免机械手换刀过程中的碰撞影响刀柄精度。
弹簧夹头等夹持部件应定期检查。夹持不同直径刀具时，应使用匹配规格的夹头，不能通过异常压缩或错误组合扩大夹持范围。夹紧螺母的安装和锁紧应按照制造商规定执行。
刀具伸出长度也需要合理控制。在刀柄和刀具组合精度一定的情况下，悬伸越长，偏心造成的端部径向位移越容易放大，同时刀具刚性下降后还可能增加振动风险。精加工时应在满足加工深度的条件下尽量采用合理的刀具伸出长度。
九、刀柄径向跳动检测的工艺控制要点
企业建立刀具系统精度管理时，可以按照刀柄入库检测、定期复检、异常复检和精密加工前检测几个节点进行控制。对于普通加工，可以根据设备使用频率和加工要求制定检测周期；对于高精度加工，则需要提高检测频率。
新刀柄投入使用前，应检查刀柄制造精度以及与实际机床主轴的匹配状态。尤其是不同主轴之间存在精度差异时，同一个刀柄安装到不同设备上，实际综合跳动可能并不完全一致。
出现加工表面异常、刀具异常磨损、尺寸周期性波动或振动加剧时，可以将刀柄径向跳动列入排查项目。通过分别测量主轴空载状态、刀柄安装状态和刀具安装状态，可以逐步定位误差来源。
检测数据应尽量保持检测方法一致，包括测量位置、测量方向、装夹方式和设备状态。只有检测条件稳定，历史数据才具有比较意义。对于批量生产企业，可以建立刀柄编号与检测记录之间的对应关系，便于发现重复出现的精度异常。
十、刀柄径向跳动与主轴、刀具应进行综合判断
实际加工中的刀具系统是由机床主轴、刀柄、夹持机构和刀具共同组成的。任何一个环节出现偏差，都可能反映为刀具端部的综合跳动。只测量刀柄本体而忽略主轴和刀具，并不能完整评价实际加工状态。
如果刀柄本体检测合格，但安装后跳动明显增加，应重点检查主轴锥孔、定位端面和拉刀机构。如果刀柄安装后的跳动正常，而安装刀具后跳动明显增加，则应检查夹头、刀具柄部以及装夹方法。
对于高精度加工，还可以在不同轴向位置进行测量。通过比较近端与远端的跳动变化，可以判断刀具系统是否存在角度偏差或偏心问题。这种检测方式比单点测量更有助于定位实际误差来源。
刀柄径向跳动控制最终服务于加工稳定性。合理的检测标准并不是追求脱离工况的极小数值，而是根据零件精度、刀具直径、加工方式、转速、刀具悬伸和表面质量要求确定适合的刀具系统精度等级。
以下是您可能还关注的问题与解答：
Q：刀柄径向跳动多少算合格？
A：没有适用于所有刀柄和加工场景的统一数值。具体要求需要根据刀柄类型、检测位置、主轴接口、刀具规格和加工精度确定。精密加工通常关注微米级跳动，并应以相关标准、刀柄制造商技术要求及实际工艺要求作为判定依据。
Q：刀柄本身跳动正常，为什么装到机床上后跳动变大？
A：常见原因包括主轴锥孔污染、刀柄定位端面存在异物、主轴锥孔磨损、拉刀机构状态异常以及刀柄与主轴配合状态变化。应分别检测刀柄自身和刀柄安装后的综合跳动。
Q：刀柄径向跳动会影响表面粗糙度吗？
A：会产生影响。径向跳动会改变刀具实际切削轨迹和各刀齿的切削负荷，在一定加工条件下可能引起振动和不均匀磨损，从而影响加工表面纹理和表面粗糙度。具体影响程度还与刀具直径、转速、悬伸长度、材料和切削参数有关。
Q：刀柄径向跳动大可以通过数控程序补偿吗？
A：一般不能把程序补偿作为主要解决方式。径向跳动属于刀具系统动态回转误差，程序中的固定坐标补偿无法完整消除旋转过程中产生的偏心变化。应优先检查刀柄、主轴、夹持机构和刀具状态。
Q：为什么小直径刀具更需要关注刀柄径向跳动？
A：相同的径向跳动量作用于不同直径刀具时，对小直径刀具的相对影响更明显。同时小直径刀具刚性较低，对切削负荷变化和振动更加敏感，因此精密小刀具加工时通常需要更加严格地控制刀具系统跳动。
Q：如何判断跳动是刀柄问题还是主轴问题？
A：可以分别进行检测。先检测刀柄自身，再检测主轴空载回转状态，随后将刀柄安装到主轴上检测综合跳动。如果刀柄自身正常但安装后明显增加，应重点检查主轴和配合界面；如果安装刀柄后正常而装入刀具后明显增加，则需要继续检查夹持机构和刀具。
刀柄径向跳动检测的核心并不是单独追求某个固定数值，而是建立与实际加工工况相匹配的精度控制方法。通过规范刀柄、主轴、夹持机构和刀具的检测流程，控制锥面及定位端面清洁度，合理缩短刀具悬伸，并对刀柄自身跳动和装刀后的综合跳动进行区分，可以更准确地识别刀具系统误差。对于精密铣削、孔加工和高表面质量加工，还应把刀柄径向跳动与主轴回转精度、刀具磨损、切削参数和机床刚性结合分析，从而降低跳动对加工尺寸和表面质量造成的不利影响。
