机床刀柄组装流程看似只是把刀具装进刀柄，实际关系到加工精度、刀具寿命、主轴稳定性和操作安全。数控刀具装夹不规范，容易造成刀具跳动变大、夹持力不足、加工振纹、孔径超差、刀具崩刃甚至刀柄拉伤主轴锥孔。规范的机床刀柄组装流程，应从刀柄清洁、零件检查、夹持结构选择、刀具插入深度、锁紧力控制、跳动检测、动平衡确认和上机前复核几个环节展开。对于高速铣削、精密镗孔、深孔加工和模具精加工来说，刀柄装夹质量往往直接影响零件表面质量和尺寸稳定性。
一、机床刀柄组装前要确认哪些基础条件
1、刀柄组装前要先确认机床主轴接口、刀柄类型和刀具规格是否匹配。常见刀柄接口包括七比二十四锥柄、空心短锥刀柄、莫氏锥柄等结构，不同接口对应不同主轴拉紧方式和定位方式。刀柄选错或拉钉规格不匹配，会影响主轴拉紧力和锥面贴合状态。
2、刀具柄径要与夹持孔径匹配。比如直柄铣刀、钻头、铰刀、镗刀和丝锥，装夹前都要核对柄径尺寸、公差状态和表面是否有磕碰。刀具柄部有毛刺、油污、锈斑或压伤时，即使刀柄本身精度较好，也可能导致装夹偏心。
3、刀柄、筒夹、螺母、拉钉、刀具和扳手都要保持清洁。刀柄锥面、夹持孔、筒夹槽口、螺母螺纹和刀具柄部如果夹入切屑或微小颗粒，会造成装夹偏摆。精密加工中，几微米级异物都可能放大成明显刀尖跳动。
4、组装区域也要有基本管理。刀柄不宜直接放在带切屑的工作台上，装刀工位应配置清洁布、专用毛刷、气源、扭矩扳手、刀具预调仪或跳动检测装置。批量生产现场还应建立刀具编号、刀长记录和刀具寿命管理，避免同一把刀具反复混用后状态不清。
二、刀柄和刀具检查：装夹前的细节会影响后续精度
1、检查刀柄锥面是否有拉伤、压痕、锈蚀和磨损亮带。锥面是刀柄与主轴定位的重要接触面，若局部有磕碰或污物，刀柄进入主轴后会出现贴合不良。高速加工时，贴合不良还可能带来振动和主轴锥孔磨损。
2、检查刀柄端面和夹持孔。弹性筒夹刀柄要查看内孔是否干净，筒夹槽口是否开裂，螺母内螺纹是否顺畅；液压刀柄要检查锁紧螺钉和夹持孔表面；热装刀柄要确认内孔无积碳、无拉伤；侧固式刀柄要检查压紧螺钉端部是否磨损。
3、检查刀具柄部直线度和表面质量。直柄刀具柄部应无明显碰伤、台阶磨损和夹痕堆积。带涂层刀具要避免夹持到切削刃或过渡圆角位置，装夹长度不足或夹持位置错误，容易导致刀具受力不稳。
4、检查配套附件是否同规格。筒夹、螺母、密封盘、冷却环、拉钉和扳手都要与刀柄规格一致。用相近规格附件勉强装配，看起来能锁紧，实际可能存在夹持偏心、螺纹啮合不足或冷却液泄漏问题。
三、弹性筒夹刀柄组装流程：常见数控刀具装夹步骤

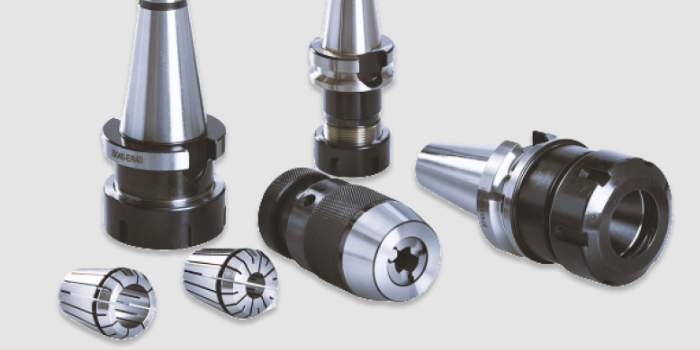

1、弹性筒夹刀柄应用较广，适合钻头、铣刀、铰刀、丝锥和小直径刀具装夹。组装时先把筒夹正确卡入螺母偏心槽，让筒夹与螺母形成可靠连接，再把螺母和筒夹整体旋入刀柄。不要先把筒夹塞进刀柄内孔后再拧螺母，这样容易造成筒夹卡偏。
2、刀具插入前要清洁刀具柄部和筒夹内孔。刀具柄部插入筒夹时，应保证夹持长度充足，避免只夹住很短一段。常规直柄刀具通常要求柄部进入夹持区域较深，同时不能顶死刀柄内孔底部，应留出适当间隙，避免锁紧时产生轴向顶压。
3、锁紧时要使用匹配扳手和扭矩扳手。不同规格筒夹螺母对应的锁紧力不同，实际扭矩应按刀柄厂家说明书执行。中小规格刀柄常见锁紧扭矩从几牛米到数十牛米不等，过小会夹持力不足，过大可能损伤螺纹、筒夹和刀柄锥面。
4、锁紧后要检查刀具伸出长度。刀具伸出越长，刚性越差，受切削力作用后更容易产生振动和让刀。普通铣削应尽量缩短伸出长度，深腔加工或避让夹具时再根据实际需要加长。伸出长度变化后，刀长补偿值也要重新确认。
四、不同类型刀柄的组装要点
1、液压刀柄依靠内部液压腔产生均匀夹持力，适合精密铰孔、精密铣削和较高表面质量加工。装夹时要保证刀具柄部直径在允许范围内，插入深度达到要求，再按规定顺序锁紧压紧螺钉。液压刀柄不宜夹持柄部有明显划伤或尺寸偏差过大的刀具。
2、热装刀柄利用热膨胀原理夹紧刀具，常用于高速加工和高刚性铣削。组装时需使用专用热装设备加热刀柄夹持部，使内孔微量膨胀后插入刀具，冷却收缩后形成夹持。热装时不能用明火随意加热，温度和时间应按设备规范控制，避免刀柄材料性能受影响。
3、侧固式刀柄通过侧向螺钉压紧刀具柄部，适合带削平柄或受力较大的粗加工刀具。装夹时要让螺钉压在刀具削平面上，不宜压在圆柱面随意位置。侧固式刀柄夹持力较直接，但同心度通常不如高精度夹持结构，精加工时要结合跳动要求谨慎选择。
4、面铣刀柄和组合式刀柄要注意端面贴合和定位键位置。面铣刀盘安装时，刀盘端面、刀柄端面和定位键槽要清洁，紧固螺钉应按对角或均匀方式逐步锁紧。组合式镗刀、模块化刀具和接长杆结构要控制连接数量，连接越多，刚性和累积误差越难控制。
五、拉钉安装与主轴接口规范
1、拉钉是刀柄与主轴拉紧机构连接的重要零件，规格必须与机床主轴和刀柄接口匹配。不同机床厂家对拉钉头部角度、长度、螺纹规格和拉紧结构要求可能不同，不能只看螺纹能拧上就使用。
2、安装拉钉前要检查螺纹是否完整，肩部是否有裂纹、磨损或变形。拉钉长期承受拉紧力和换刀冲击，属于需要定期检查的消耗类安全部件。发现拉钉头部磨损、拉伤或螺纹松动时，应及时更换。
3、拉钉锁紧应使用专用扳手和规定扭矩。部分场合会在螺纹处使用适配的防松措施，但不能让胶液、油污或异物进入刀柄锥面和主轴夹持区域。拉钉过松会导致拉紧不可靠，过紧可能损伤刀柄螺纹。
4、刀柄装入主轴前，要清洁主轴锥孔和刀柄锥面。主轴锥孔内如果有切屑、油泥或冷却液残留，会影响贴合精度。加工中心自动换刀前，也应确认刀柄拉钉方向、刀套状态和刀具长度不会干涉机床行程。
六、跳动检测：刀柄组装完成后不能省略的环节
1、刀具装夹后应检测刀尖或刀具柄部跳动。常用方法是把刀柄装入刀具预调仪、主轴或专用检测座，用百分表、千分表或测量仪检测旋转一周的径向跳动。检测位置要根据刀具类型选择，立铣刀可测柄部和刃口附近，钻头和铰刀可重点看近刀尖位置。
2、普通铣削对跳动要求相对宽松，精密铣削、精密孔加工和高速加工对跳动更敏感。工业现场常见控制范围可从零点零二毫米以内到零点零零五毫米以内不等，具体应按工艺文件、刀具直径、加工材料和表面质量要求确定。
3、刀具跳动过大时，不要急着提高切削参数。应检查刀柄锥面、筒夹、螺母、刀具柄部、装夹顺序和支承状态。很多跳动问题来自筒夹未正确卡入螺母、刀具柄部有污物、刀具伸出过长或刀柄内孔磨损。
4、跳动会影响刀具寿命和加工质量。铣刀跳动过大时，部分刀齿会承担更多切削负荷，容易造成单齿磨损、振纹和尺寸波动；钻头跳动过大时，孔径可能变大，孔壁质量下降；铰刀跳动过大时，孔的圆度和表面粗糙度容易不稳定。
七、动平衡与高速加工：刀柄组装后还要看旋转稳定性
1、高速加工场景下，刀柄组装不仅要看夹紧，还要看动平衡。刀柄、螺母、筒夹、刀具和拉钉组合后形成旋转系统，任何偏心质量都会在高速旋转时产生离心力。转速越高，不平衡带来的振动越明显。
2、普通低速粗加工通常对动平衡要求较低，但高速铣削、模具精加工、石墨加工、铝合金高速加工和小刀径精加工，应关注刀柄标注的平衡等级和允许转速。刀具伸出长度改变、刀具直径改变或加装接长杆后，原有平衡状态也会发生变化。
3、动平衡不良会表现为主轴振动、加工表面纹路、刀具异常磨损和噪声增加。长期使用不平衡刀柄，还可能影响主轴轴承寿命。高速工况下不宜使用明显磨损的螺母、非配套拉钉和受损刀柄。
4、需要动平衡的刀具组件，应在组装完成后作为整体进行确认。单独刀柄平衡合格，并不代表装入刀具和螺母后仍然满足要求。对于高转速加工中心，刀具组件管理要包含转速限制、平衡状态和使用记录。
八、数控刀具装夹中的常见错误与处理方法
1、筒夹安装顺序错误较常见。正确方法是先把筒夹卡入螺母，再整体装入刀柄。如果先把筒夹塞进刀柄，再拧螺母，筒夹可能无法正确定位，锁紧后会出现偏斜、跳动变大和拆卸困难。
2、刀具插入过浅会降低夹持力。刀具柄部夹持长度不足时，切削力容易让刀具产生微动，造成刀具下滑、振动或崩刃。刀具插入过深并顶到内孔底部，也可能导致锁紧时轴向受力异常，影响跳动。
3、用普通扳手凭手感锁紧风险较大。不同操作者力度不同，容易出现一把刀锁得太松，另一把刀锁得过紧。规范做法是对关键刀具使用扭矩扳手，并按刀柄规格设定锁紧力。
4、忽视清洁会直接影响精度。筒夹槽里的一点切屑、刀具柄部的一层油膜、螺母内的一点铁屑，都可能造成装夹不稳。刀柄组装属于精密装配动作，不应按普通机械拧紧方式粗放处理。
九、机床刀柄组装后的上机复核与管理
1、刀柄上机前要确认刀具编号、刀长、刀径和加工程序调用信息是否一致。批量加工中，刀具预调数据应录入机床或刀具管理系统，避免刀号错位、补偿值错误或重复装错刀具。
2、上机后可低速试转，观察主轴声音和刀具状态。若出现异常振动、异响或刀具端部摆动，应停机检查，不宜直接进入正式切削。高速刀具尤其要确认实际转速不超过刀柄、刀具和动平衡允许范围。
3、加工过程中要关注刀具伸出、夹持位置和磨损状态。长时间加工后，螺母、筒夹和刀具柄部可能积累切削液、细屑和磨损痕迹。换刀时要同步清洁和检查，不宜把旧筒夹长期混用在高精度刀具上。
4、刀柄管理要建立周期检查制度。刀柄锥面磨损、拉钉疲劳、筒夹弹性下降、螺母磨损和锁紧螺纹损伤，都会逐步影响装夹效果。精密加工车间可按使用频次、加工材料和主轴转速等级设置检查周期，保证刀具系统处于可控状态。
以下是您可能还关注的问题与解答：
问：机床刀柄组装流程主要包括哪些步骤？
答：主要包括确认刀柄与刀具规格、清洁刀柄和刀具、检查筒夹和螺母、正确装入刀具、按规定扭矩锁紧、检测跳动、确认刀长刀径、必要时进行动平衡复核，再装入机床主轴使用。
问：弹性筒夹刀柄为什么要先把筒夹装进螺母？
答：筒夹螺母内部通常有偏心卡槽，筒夹需要先卡入螺母才能正确拉紧和退出。如果先把筒夹塞进刀柄，再拧螺母，容易造成筒夹偏斜，影响同心度和夹持稳定性。
问：刀具伸出长度越短越好吗？
答：在不干涉工件和夹具的前提下，刀具伸出长度应尽量短，这样刚性更好、振动更小、刀具寿命更稳定。深腔加工、深孔加工和复杂轮廓加工需要加长时，应同步降低切削负荷并检查跳动。
问：刀柄组装后跳动多少算合适？
答：不同加工场景要求不同。普通粗加工可适当放宽，精密铣削、铰孔和高速加工通常要求更小跳动。现场常见控制范围可从零点零二毫米以内到零点零零五毫米以内不等，具体要按刀具直径、工件材料、加工精度和工艺文件确定。
问：高速加工为什么要做刀柄动平衡？
答：高速旋转时，刀柄组件不平衡会产生离心力，引起振动、噪声、表面纹路和刀具异常磨损。刀柄、螺母、筒夹、刀具和拉钉组合后应作为整体考虑，不能只看单个刀柄是否合格。
机床刀柄组装流程的核心，是让刀柄、刀具、夹持附件和主轴形成稳定可靠的刀具系统。规范清洁、正确装配、合理插入深度、按扭矩锁紧、检测跳动和关注动平衡，能够减少加工振动、尺寸波动和刀具异常磨损。数控加工现场不要把装刀当成简单拧紧动作，而要把它作为精密加工前的重要准备工序来管理，这样才能让机床精度、刀具性能和加工质量更稳定地发挥出来。
