大型工件的尺寸测量在重型机械制造、航空航天、船舶建造、能源装备等工业领域，一直是质量控制环节中的核心难点。与中小型零件不同，大型零件在测量过程中会受到环境温度变化、材料热膨胀、构件自重变形、现场振动干扰等多重因素的叠加影响，传统常规量具往往难以直接胜任。面对长度超出普通三坐标测量机行程的大型工件，工程技术人员需要根据实际工况——包括零件材质、目标精度等级、生产节拍以及测量场地条件——在多种测量方法之间做出合理权衡。本文围绕大型工件尺寸检测的典型场景，梳理目前工业领域主流的测量方法体系与设备选型思路，帮助从业者建立一套清晰的技术判断框架。
一、大型工件测量面临的技术难点与核心影响因素
1、温度变化引起的材料膨胀与收缩是大型尺寸测量中最基础也最容易被低估的误差来源。以普通碳素结构钢为例，其线膨胀系数约为每度每米十二微米。这意味着一根长度为六米的大型轴类零件，当车间环境温度从二十摄氏度变化到三十摄氏度时，仅热膨胀导致的长度变化量就达到零点七二毫米左右，这一数值已经远远超出了绝大多数精密检测工序的允许公差范围。因此大型工件测量不能仅关注量具本身的精度等级，还必须将温度补偿作为测量方案设计的一个常规组成部分。
2、大型工件在自由状态下的支撑方式直接影响其几何形态。当一件长度超过五米的大型结构件从加工设备上吊运至检测平台时，支撑点位置的差异会使工件在自身重力作用下产生不同程度的弹性变形。采用三点支撑还是多点支撑、支撑垫块是否与工件底面完全贴合，都会在最终的测量数据中体现为可观的偏差量。测量工程师必须在测量前对工件的装夹定位方案进行预先评估，必要时需要通过有限元分析辅助确定合理的支撑布局。
3、测量环境中的振动与气流扰动同样不容忽视。大型工件的检测往往在车间现场而非恒温计量室中进行，行车运行、临近设备加工、地面人员走动都会引入低频振动。同时大跨度空间内的气流温度分层也会使激光类光学测量设备的读数产生漂移。这些环境因素在常规中小零件测量中可能并不关键，但在大型工件微米级精度检测中必须予以系统控制。
二、接触式测量方法：三坐标测量机与大型专用量具

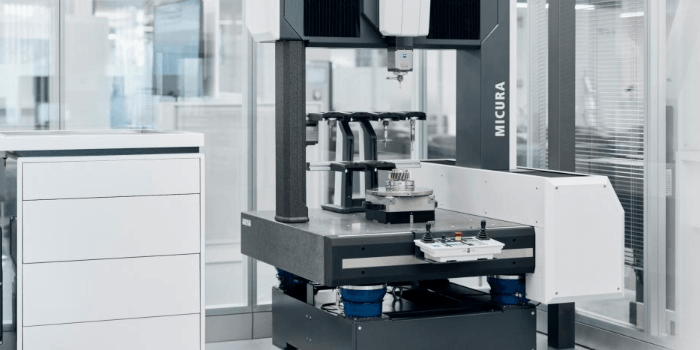

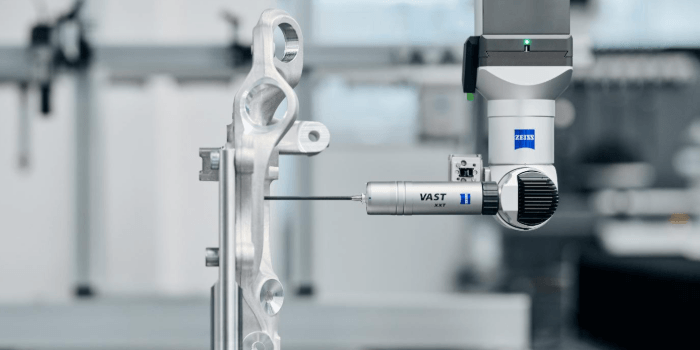

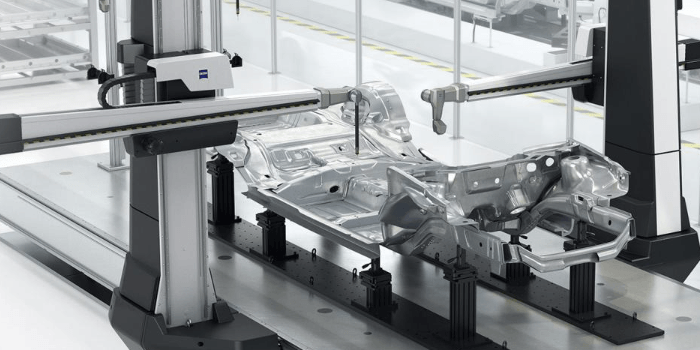

1、龙门式三坐标测量机是目前大型精密测量领域的主力设备。这类测量机的结构形式为固定龙门或移动龙门布局，其行程范围通常能够覆盖从一米到十二米甚至更长的工作空间。龙门式三坐标测量机配备接触式触发测头或扫描测头，通过测头与工件表面逐点接触来采集几何数据。在标准计量室条件下，这类设备的单轴示值误差可达两微米加长度每米三微米的水准，对于长度在五米以内的大型箱体类、壳体类零件，能够提供可靠的尺寸验证数据。需要强调的是，大型龙门三坐标测量机对地基独立性有严格要求，设备安装时必须与车间地面通过隔振沟实现物理分离，否则行车振动会直接传递到测量机导轨上，造成不可接受的测量重复性偏差。
2、对于无法吊运至测量机行程范围内的大型工件，大型专用量具仍然是现场检测中无法被完全替代的基础手段。大型外径千分尺的测量范围可达三米以上，其微分筒分度值为零点零一毫米；大型内径百分表和内径千分尺同样可以覆盖从数百毫米到两米以上的孔径测量需求。使用大型专用量具时，操作人员需要特别注意量具本身与被测工件的等温时间——尤其是铝合金工件与钢制量具之间，材料热导率差异显著，等温不充分会直接导致测量结果偏离真实值。通常建议大型量具与被测件在同一环境温度中放置不少于四小时后再进行读数比对。
3、便携式三坐标测量臂是接触式测量中兼顾灵活性与精度的中间方案。这种设备具有六个或七个自由度关节臂结构，底座可以通过磁性吸附或螺栓固定在工件表面或现场平板上，操作人员手持测头沿工件表面滑动即可完成采点。测量臂的臂展通常从一点二米到四点五米不等，单点重复精度可控制在零点零二毫米以内，空间长度测量精度可达到零点零五毫米级别。测量臂的最大优势在于它不要求工件移动到固定设备上，操作者可以直接携带测量臂到大型焊接结构件、模具型面或装配现场进行在位检测。
三、非接触式测量方法：激光跟踪仪与光学摄影测量
1、激光跟踪仪是大型工件非接触测量中应用最广泛的仪器类型。其工作原理是：激光跟踪头发射一束激光至靶标反射球上，电机伺服系统驱动激光束始终跟随反射球的运动，同时通过干涉测距或绝对测距模块实时记录靶标球的三维空间坐标。一台中高端激光跟踪仪的测量半径可以达到三十米以上，在十米范围内的空间坐标测量精度通常能够稳定在二十微米加每米六微米的水平。激光跟踪仪特别适合大型装配对接面的平面度检测、大型机床导轨的直线度测量以及船舶分段合拢过程中的尺寸验证，其测量效率远高于接触式逐点采样的方式。使用跟踪仪时需要注意反射球与工件表面之间的吸附稳定性，同时在测量路径上避免激光束被操作人员身体遮挡而导致断光重连。
2、工业摄影测量系统依靠高分辨率数码相机，从多个角度拍摄贴有编码标志点和非编码标志点的被测工件，然后通过图像处理和光束平差算法解算出标志点的空间三维坐标。摄影测量单次拍摄范围可以覆盖从零点几米到数十米的跨度，单相机系统的测量精度约为每米零点零一毫米到零点零三毫米。这一方法的最大优势在于现场操作极其简便——测量人员只需要在工件表面粘贴标志点并使用相机环绕拍摄即可完成数据采集，不需要架设激光跟踪仪那样的精密基座，因此在大型模具、风电叶片、飞机机身壁板等外形复杂的自由曲面检测场景中具有不可替代的应用价值。摄影测量的局限性在于无法测量深孔内部或不具备通视条件的隐蔽特征，同时拍摄过程中光照均匀性对后期解算精度有直接影响。
3、结构光三维扫描仪近年来在大型工件的局部区域精细检测中越来越多地被采用。这类设备向工件表面投射一系列编码光栅条纹，通过两个或多个摄像头同步采集变形条纹图像，利用三角测量原理重建出表面的高密度点云数据。单次扫描幅面从一百毫米乘八十毫米到五百毫米乘四百毫米不等，点云密度可达每平方毫米数十个点。结构光扫描对于大型铸锻件的局部缺陷区域形貌分析、焊接坡口角度测量以及加工余量评估非常有效。但需要指出的是，在大型工件上实施大范围结构光扫描时，需要借助摄影测量或激光跟踪仪提供的全局坐标框架来拼接各局部扫描点云，否则累积拼接误差会快速放大到不可接受的程度。
四、大型工件现场检测常用便携式检测方案组合
1、在实际生产一线，单一测量设备往往难以同时满足大型工件全部检测项目的需求，因此便携式组合测量方案正成为越来越多制造企业的选择。一种典型的配置是：以激光跟踪仪作为全局坐标基准框架，以手持式激光扫描仪或测量臂作为局部特征采集工具，两套系统通过公共基准点或球座进行坐标系转换与数据融合。这样既利用激光跟踪仪保证了长跨距尺寸的测量准确性，又通过手持扫描方式覆盖了复杂型面区域的高密度数据采集需求。这种组合方案目前已经在航空航天大型结构件装配检测、风电齿轮箱壳体尺寸验证以及重型矿山设备焊接框架的在线检测中得到成熟应用。
2、对于长度超过十米的超大型结构件，如大型船舶艉轴、重型压力容器筒节、火力发电机组转子等，现场测量还需要引入水准仪长距离水平基准配合激光准直仪组合使用。具体做法是：沿工件长度方向架设多个水准测量点建立水平参考平面，利用激光准直仪投射直线基准，通过带刻度靶标配合光学望远镜读取各个特征位置的偏差量。这套方案虽然没有全三维空间数据那样丰富的信息量，但对于大轴类零件的直线度、筒体类零件的圆柱度以及水平装配面的平面度检测，能够在现场条件下以较低成本获得符合验收标准的检测结果。
3、无论选择哪种便携式检测方案，测量前的基准建立都是决定最终数据可靠性的首要步骤。大型工件上用于构建坐标系的基准孔或基准面本身可能已经存在加工误差，如果直接使用这些特征作为测量基准而不进行误差分离，后续所有测量数据的准确性都将受到影响。经验做法是：先使用激光跟踪仪或摄影测量系统对工件上所有候选基准特征进行一次全面测量，通过最小二乘拟合优度分析筛选出偏差最小的一组特征作为坐标基准，然后再以此基准开展后续尺寸检测工作。
五、大型工件测量设备选型的关键判断维度
1、精度要求是选型时优先考虑的因素。如果被测工件单个尺寸公差带在正负零点零二毫米以内，龙门式三坐标测量机几乎是主要可行的选项，此时必须为设备建设恒温计量室与独立隔振地基。如果公差带在正负零点零五毫米到正负零点一五毫米范围，激光跟踪仪和便携式测量臂均可以胜任，选型时可以更多参考工件尺寸和现场可达性。如果公差带放宽到正负零点二毫米以上，摄影测量和大型专用量具的成本优势就会明显凸显出来。
2、工件尺寸与可移动性是第二个关键维度。长度在三米以内且能够运输至计量室的中型工件，龙门三坐标测量机或大型桥式测量机是首选。长度在五米到十五米之间且无法移动的大型工件，激光跟踪仪搭配便携式扫描设备是当前工业界的主流选择。长度超过十五米的超大型工件——如百米级风电叶片或数十米长的船舶分段——摄影测量和激光准直仪配合水准测量的方案在经济性和可实施性上明显优于其他方法。
3、生产节拍与检测效率直接关系设备选型的经济性。单件小批量生产模式下，测量设备可以接受较长的装夹找正和编程时间，三坐标测量机和激光跟踪仪都可以正常使用。但在批量大型零件的流水化检测场景中，测量节拍必须与加工节拍匹配，此时能够快速切换工件、自动执行测量程序、实时输出检测报告的在线检测方案更受生产企业认可。近年来基于机器人的在线非接触测量系统已经逐步进入大型铸锻件和大型焊接结构件的批量检测产线，虽然初期投入较高，但折算到单件检测成本后通常优于便携式人工测量方式。
4、现场环境条件也需要纳入设备选型的综合考量。如果检测区域存在大量切削液、金属粉尘或较强电磁干扰，光学类非接触测量设备的稳定性会受到影响，此时接触式测量臂或传统量具的鲁棒性反而更强。如果工件温度较高——例如大型锻造件下线后立即需要检测——则必须选用能够进行温度误差实时修正的测量设备，部分高端激光跟踪仪和测量臂已经内置了环境温度传感器和材料线膨胀系数自动补偿功能。
以下是您可能还关注的问题与解答：
Q：大型工件测量时如何控制温度引起的测量误差？
A：控制温度误差需要从三个层面同步着手。测量前确保工件与量具在同一环境中充分等温，钢制大型工件建议等温时间不少于四小时。测量过程中使用贴附式温度传感器实时记录工件表面温度变化，后续通过材料线膨胀系数对测量数据进行补偿修正。测量环境的温度波动范围应当控制在每小时内不超过一摄氏度，否则应停止精密检测工序。
Q：激光跟踪仪和摄影测量哪种方法更适合大型自由曲面检测？
A：两种方法各有侧重。激光跟踪仪适合测量曲面上的离散特征点——如型面关键截面线、边界轮廓线和装配对接面，数据量少但每个点的坐标精度很高。摄影测量适合大量均匀覆盖曲面的整体形貌检测——能够在较短时间内获取曲面表面数百甚至数千个标志点坐标，直观呈现曲面整体的变形趋势。实际工程中这两种方法经常配合使用，摄影测量获取全局形貌数据，激光跟踪仪对关键特征位进行加密复测验证。
Q：大型工件现场检测是否需要建立独立的测量坐标系？
A：从测量规范角度来说，每一次大型工件的现场检测都必须独立建立测量坐标系。工件上至少需要三个以上空间分布合理的基准点来定义一个完整的六自由度坐标系。这些基准点应当优先选用工件上加工精度最高的定位孔或精加工面，尽量避免使用毛坯表面或焊接后的热影响区作为坐标基准。坐标系建立后还需要通过冗余基准点进行验证，确保各基准点的拟合残差在可接受范围之内。
Q：测量臂和大型千分尺在精度上有多大差别？
A：这两种工具分别适用于不同的精度等级和测量场景。大型千分尺属于直接比较测量，在充分等温和正确操作的前提下，读数精度可以达到零点零一毫米水准，但只能测量单一的直径或长度尺寸，且依赖操作人员的触觉判断能力。便携式测量臂属于三维空间坐标测量，对于长度在两米以内的工件，空间长度测量精度通常可以控制在零点零三毫米到零点零五毫米范围，并且能够同时获取被测特征的形状、位置和方向数据。两者之间并非简单的精度替代关系，而是依据被测特征的类型和所需的数据丰富程度进行选择。
大型工件的尺寸测量方法体系远不止单一设备能够覆盖，从事大型精密制造的工程技术人员需要理解每一种测量方案背后的物理原理、误差来源以及适用边界。精度、工件尺寸、生产节拍和环境条件这四个核心因素共同决定了最终选型的方向，而多种测量设备的协同组合则是当前大型工业检测领域最值得重视的发展趋势。
