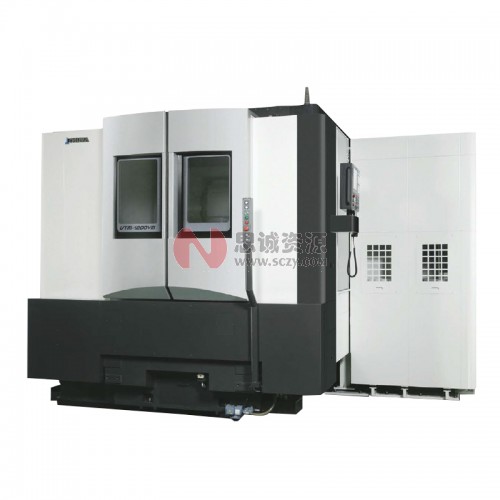

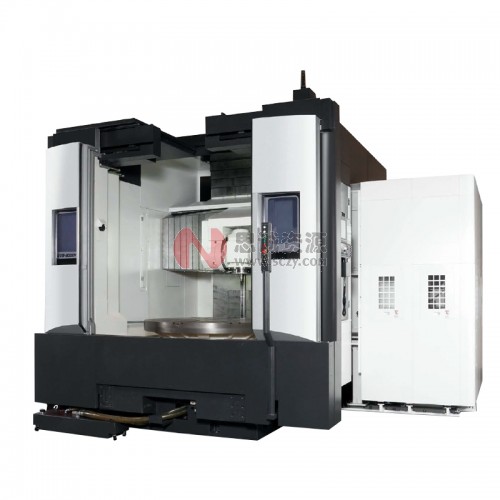

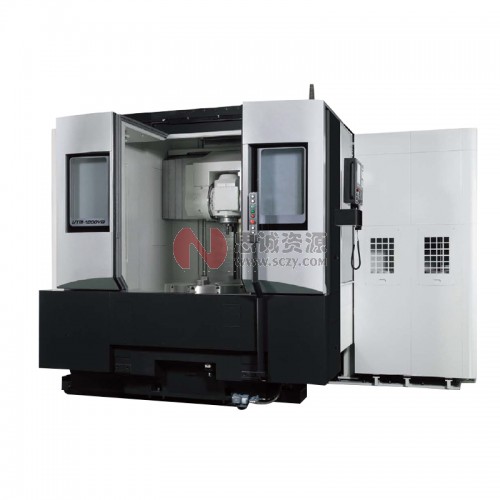

自营日本大隈_OKUMA立式5轴复合加工中心VTM-1200YB/VTM-2000YB

含税价

待询价(提交订单10分钟内获取专属报价单)

品牌
OKUMA(大隈)
产品分类
加工中心
型号
G628DC6C05D3EA
单位
配送仓库
国内仓库
货期
产品亮点
立式5轴复合加工中心VTM-1200YB/VTM-2000YB
数量
- +
服务保障
发票保障 正品保障
支付方式
支付宝 微信支付 银行转账
品牌专区
服务说明

1、由思诚资源优选发货,并提供售后服务

2、因库存实时变化,具体发货时间以实际发货为准

OKUMA(大隈)区域经理 李经理:18929218517咨询
立式5轴复合加工中心VTM-1200YB/VTM-2000YB



开创大型高精度5轴联动,

真正的工序集约机床

可瞬间完成从车削加工到倾斜面复合加工

各种形状的5轴控制和加工能力。

有效整合实现高精度5轴加工的先进技术,

为飞机、能源工业等大型复杂形状零部件生产带来革新。



支持强力复合加工和高精度5轴联动加工的真正的工序集约机床





提高大径和复杂零部件的加工效率

提高新型材料和难切削材料的加工效率



有效利用工厂空间

(无半成品材料、免工序间的材料转移、机床空间仅占1台份)

改善加工条件,缩短加工时间

(在不发生干涉的角度实现刀具长度优化,进而达到提高刚性的目的)



●提高加工精度(一次装卡消除安装误差)

●缩短更换工序的时间

●削减成本(减少工装数量、降低刀具成本、1人多台操作、提高运转率)

同时5轴加工:B轴NC控制 (特殊规格)

大型螺旋锥齿轮的加工工序集约

该复合加工机实现了包含高价专用机在内的3种机型加工工序的集约。不但有效降低了设备成本,节省了安装空间,还大幅缩短了生产周期。同时,依靠5轴联动控制(B轴NC)和高精度C轴,实现高精度加工。

主要规格

B轴NC控制



高精度C轴

Super (-NURBS 高速轮廓加工功能)

比车床、加工中心实力更加强大支持难切削材料加工的高加工能力

车削加工示例



6.5mm2 (S45C)

VTM-1200YB

VTM-2000YB

铣削加工示例



1,000cm3/min (S45C)

VTM-1200YB / VTM-2000YB

铣削加工切削量:1,000cm3/min (S45C)

立铣刀加工切削量:645cm3/min (S45C)

钻削加工切削量:707cm3/min (S45C)

优异的主机结构发挥高性能

实现稳定加工的高刚性结构



■有效抵抗扭曲、弯曲的一体式结构的立柱

■高刚性主轴台固定式

●支持不平衡工件加工的主轴结构

●主轴轴承:

VTM-1200YB ø260mm

VTM-2000YB ø200mm+推力轴承ø650mm

承载重量: VTM-1200YB 3,000kg (包括卡盘)



特殊规格 5,000kg

VTM-2000YB 10,000kg (不包括工作台)



充分发挥铣削加工能力的

高刚性C轴夹具

主轴附近配置了强大的盘式制动器,铣削过程中牢固地固定了工件。

高速动作



■进给轴高速化  32m/min (X、Y、Z轴全部采用)

■ATC时间缩短(C-C) 12.5sec

■B轴分度时间缩短  2.4sec/90°

其操作可实现高作业效率

机内切屑护罩

机内切屑防护罩的形状、倾斜角度经优化设计

用大流量清洗用冷却液,可以进行高效冲洗



■排屑器(特殊规格)

●强制排出切屑

自动化(APC等)规格时可以实现长时间无人运转



■机内、顶盖

●与切削空间完全分离,可以对应超高压冷却液

●主轴正上方开口,通过吊车装卸工件十分简单



液压卡盘

(VTM-1200YB、特殊规格)

机内作业踏板

5轴加工当中,稳定的高加工精度



圆度切削 (X−Y平面)

圆度  2.1µm(VTM-1200YB 实测值)



B轴控制

标准 :0.001°分度

特殊规格 :NC-B轴 (五轴联动控制)

机床规格

项目 单位 VTM-1200YB VTM-2000YB
容量、能力 最大卡盘尺寸 mm ø1,250 ø2,000
最大加工直径 mm ø1,200 ø2,000
最大回转直径 mm ø1,500 ø2,400
最大加工长度 (高度) mm 1,080 [1,530] 1,400
最大加工长度 (高度) kg 3,000 [5,000] (含卡盘) 10,000
移动量 X轴移动量 mm 1,270 1,600
Y轴移动量 mm 1,000 (−500~+500) [1,240 (−620~+620)] 1,600 (−800~+800)
Z轴移动量 mm 1,080 [1,530] 1,400
C轴移动量 360 (最小控制角度0.001)
B轴移动量 150 (−30~+120) (最小控制角度0.001)
车削主轴 主轴转速 min-1 5~500 [4~400] 4~300 [4~200]
主轴变速档数 自动2级 (电机线圈切换2级)
主轴最大扭矩 N·m 6,093/4,062 (20分/连续) 8,415/5,610 (20分/连续)
主轴端刀尖形状 mm ø380平端 ø1,400 [ø2,000] 工作台
主轴轴承内径 mm ø260 ø200
主轴孔的贯通孔径 mm ø160 ø110
刀架
(刀具主轴)
刀架型号 H1、ATC
刀架上刀具的安装把数 L、M刀具共用 1把
车刀刀柄载面/镗杆直径 mm □25、□32/ø40、ø50
动力刀具主轴 主轴最高转速 min-1 40~10,000
主轴最大扭矩 N·m 505/300/205 (3分/30分/连续)
主轴直径 mm ø90
自动刀具
交换装置
刀柄/拉钉型式 MAS BT50 [CAPTO C8、HSK-A100]
刀库刀具数量 (刀库收藏把数) 36 [60、120*1] 36 [60、120]
刀具最大直径 mm 无邻接刀具:ø290 [ø250*2]、有邻接刀具:ø170
最大刀具长度 (刀柄基准端面起) mm 500 [600]*3 500 [600]
刀具最大重量 kg 30 [40]*3 30 [40]
进给轴 快速进给速度  m/min X·Y·Z : 32
min-1 B : 19.5、C : 20
电机 主轴用电机 kW 30/22 (30分/连续)
旋转刀具主轴电机 kW 37/30/22 (3分/30分/连续)
进给轴用电机 kW OSP : X : 5.2、Y : 4.6、Z : 4.6×2
FANUC : X : 5.0、Y : 5.5、Z : 5.5×2
X : 4.6×2、Y : 4.6、Z : 5.2×2
B轴用电机 kW OSP : 4.6、FANUC : 5.5
机床尺寸 机床高度 mm 4,273 [4,990] 4,967
所需要地面积 (宽度×长) mm 5,512×5,471 5,970×6,973
机床重量 kg 28,000 [29,500]*4 43,000*
数控系统 OSP-P300SA、FANUC 31i-B
