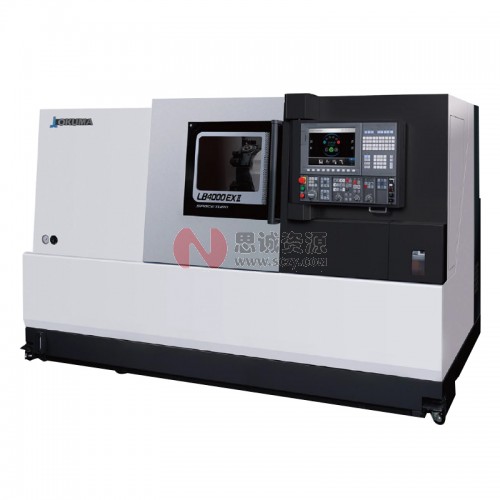

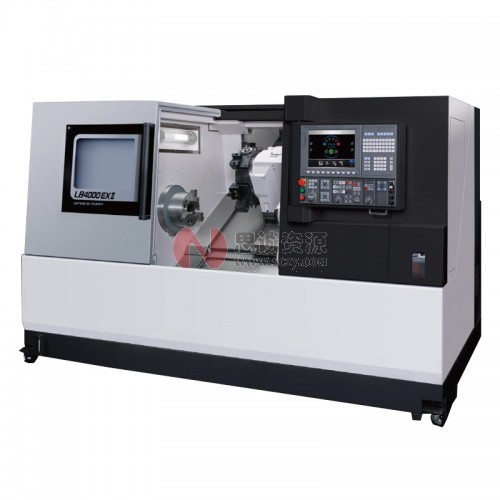

单刀架数控车床LB4000EXⅡ
这才是新世界标准机床
高品位
●应用Thermo-Friendly Concept
●倾斜箱式床身结构
超刚速
●装备新型大功率、高扭矩电机
●更大更快的主轴
●大通孔直径和更广泛的工作范围
●其转速、马力和扭矩居同类之首
超多彩
●丰富的系列变化
●NC尾座标准装置
简单操作
新世代智能化CNC
高精度规格
保证高尺寸稳定性的加工
具有空前尺寸稳定性的
Thermo-Friendly Concept
采用我公司独特的机床设计和热位移控制技术，Okuma的Thermo-Friendly Concept应用于所有机型以确保非凡的加工精度。卓越的长时间连续运行的尺寸稳定性，多任务、副主轴的前后面加工，甚至于无需麻烦的补偿或热机而进行Y轴加工。
具有与众不同的结构和刚性的倾斜箱式床身结构
倾斜箱式床身结构的进一步发展已经被高度地赞扬成SPACE TURN系列中的“坚固Okuma的结构”。位于箱式床身上的主要单元床头箱和刀架的最佳放置，确保卓越的热稳定性和高刚性。即使强力切削，也能够体现稳定的加工精度。
圆度(加工实例)
●标准主轴 0.4µm/2,000min-1
表面粗糙度[刀尖的均一性](加工实例)
●标准主轴:0.3µm/2,000min-1
通过大功率电机和更快的
机械运动大大缩短了加工时间
强力主轴电机使
车削能力达到6.3mm2
主轴轴承内径高达ø140，可对应各种大小工件，搭载广域型强力电机，可达到6.3mm2的车削能力。实现从重切削到稳定高精度加工的需求。
内置大隈独立研制的高工率广域型强力电机，因为不存在齿轮与皮带，所以不会产生振动与弯曲，实现不会振刀的稳定加工。
更高速的机械运动缩短了运行时间
车削加工能力 6.3mm2
(工件材料 S45C)
主轴/电机多样化
最高铣削性能，快捷的刀具更换时间、复合加工也能实现高效率
紧凑新型的PREX电机使铣削性能达到200cm3/min
紧凑大功率高扭矩PREX电机还用于复合V12径向刀架的铣削主轴。与强力高刚性螺栓紧固系统的组合，大大提高复合加工的速度。
更高速的机械运动缩短了运行时间
广泛的工作范围
■最大加工直径 ø480mm (M刀架：ø340mm)
■中心距 770/1,520/2,170mm
■主轴通孔 更大
提供丰富的选项和最高级的操作性
NC尾架为标准规格
可节省尾架工件的装夹时间和自动化操作
能够设定多达10对尾架位置，能够连续加工10种不同长度的工件而无需调试。
另外，不用复位工件就能够在高低之间切换推力。（尾架推力高低压切换:特殊规格）
由于采用直线导轨，高速滚珠丝杠驱动可实现高精度定位，高精度加工。
面驱动加工时，请选择液压套筒
利用Y轴功能可实现完全的工程集约，不规则工件也能一次装夹完成全加工
采用双导轨形式，实现了Y轴高精度、宽范围的移动，从而可以对应各种铣削加工，仅通过一次装夹即可实现工序的完全集约。（MY规格）
通过接件器（特殊规格）实现简易自动化
通过摇动料斗将工件排出到机外的简单结构可实现简易自动化。
前面门窗扩大规格 (特殊规格)实现超群的识别性
机床规格
| 项目 | 机型 | LB4000 EX (L) | LB4000 EX (M) | LB4000 EX (MY) | ||||||||||
| T | C×750 | C×1500 | C×2000 | T | C×750 | C×1500 | C×2000 | T | C×750 | C×1500 | C×2000 | |||
| 能力、容量 | 床身上回转直径 | mm | ø670 | |||||||||||
| 拖板上回转直径 | mm | ø480 | ||||||||||||
| 中心距（W规格:鼻端间距） | mm | - | 770 | 1,520 | 2,170 | - | 770 | 1,520 | 2,170 | - | 770 | 1,520 | 2,170 | |
| 最大加工直径 | mm | ø480 | ø430 | |||||||||||
| 最大加工长度 | mm | 380 | 750 | 1,500 | 2,150 | 380 | 750 | 1,500 | 2,150 | 380 | 750 | 1,500 | 2,150 | |
| 移动量 | X 轴 | mm | 300 | |||||||||||
| Z 轴 | mm | 840 | 1,590 | 2,240 | 840 | 1,590 | 2,240 | 840 | 1,590 | 2,240 | ||||
| Y 轴 | mm | - | - | 140（±70） | ||||||||||
| C 轴 | 度 | - | 360（旋转控制角度 0.001） | |||||||||||
| 主轴 | 主轴转速 | min-1 | 42～4,200［30～3,000〈］12～1,400〉 | 42～4,200［30～3,000〈］12～1,400〉 | ||||||||||
| 主轴变速档数 | 自动2级(电机绕组切换2级）〈无级〉 | 自动2级(电机绕组切换2级）〈无级〉 | ||||||||||||
| 主轴端 | JIS A2-8［JIS A2-11〈］JIS A2-15〉 | JIS A2-8［JIS A2-11〈］JIS A2-15〉 | ||||||||||||
| 主轴通孔直径／主轴轴承内径 | mm | ø91［ø112〈］ø185〉/ø140［ø160〈］ø240〉 | ø91［ø112］〈ø185〉/ø140［ø160］〈ø240〉 | |||||||||||
| 刀架 | 刀架型式 | V12NC刀架 | 复合V12NC刀架（径向） | |||||||||||
| 刀具安装把数 | L12把 | L、M共用 12把 | ||||||||||||
| 外圆刀柄尺寸 | mm | 25 | 25 | |||||||||||
| 内圆刀柄直径 | mm | ø40 | ø40 | |||||||||||
| 刀架旋转时间 | sec/1分度 | 0.2 | 0.2 | |||||||||||
| 旋转刀具主轴 | 旋转刀具主轴转速 | min-1 | - | 45～6,000 | ||||||||||
| 旋转刀具主轴变速档数 | - | 无级 | ||||||||||||
| 进给速度 | 快速进给速度 | m/min | X：25, Z：30 | X：25, Z：30 | X：25, Z：30, Y12.5 | |||||||||
| 尾座快速移动 | m/min | - | 12 | - | 12 | - | 12 | |||||||
| 快速进给速度(C) | min-1 | - | 200 | |||||||||||
| 切削进给速度(X·Z·Y) | mm/rev | 0.001～1,000.000 | 0.001～1,000.000 | |||||||||||
| 尾架 | 尾架锥孔型式 | - | MT.No.5 | - | MT.No.5 | - | MT.No.5 | |||||||
| 移动量 | mm | - | 780 | 1,530 | 2,180 | - | 780 | 1,530 | 2,180 | - | 780 | 1,530 | 2,180 | |
| 电机 | 主轴电机(30分/连续) | kW | 30/22［37/30］〈37/30〉 | 30/22［37/30］〈37/30〉 | ||||||||||
| 旋转刀具主轴 | kW | - | 7.5/4.3（25分/连续） | |||||||||||
| 进给轴电机 | kW | X：3.5/Z：4.6 | X：3.5/Z：4.6 | X：3.5/Z：4.6/Ys：3.5 | ||||||||||
| 尾座行程电机 | kW | - | 2.9 | - | 2.9 | - | 2.9 | |||||||
| 冷却液泵(50Hz/60Hz) | kW | 侧面排出：0.25/0.25 后面排出：0.55/0.75 | 侧面排出： 0.25/0.25 | 侧面排出： 0.55/0.75 | 侧面排出：0.25/0.25 后面排出：0.55/0.75 | 侧面排出： 0.25/0.25 | 侧面排出： 0.55/0.75 | 侧面排出：0.25/0.25 后面排出：0.55/0.75 | 侧面排出： 0.25/0.25 | 侧面排出： 0.55/0.75 | ||||
| 机床尺寸 | 机床高度 | mm | 1,955 | 2,157 | 2,005 | 1,955 | 2,157 | 2,005 | 2,320 | 2,522 | 2,370 | |||
| 占地面积※1 | mm×mm | 3,100×1,921 | 4,175×2,390 | 5,515×2,505 | 3,100×1,921 | 4,175×2,390 | 5,515×2,505 | 3,100×1,921 | 4,175×2,390 | 5,515×2,505 | ||||
| 机床重量※1 | kg | 6,000 | 6,300 | 8,200 | 11,000 | 6,000 | 6,300 | 8,200 | 11,000 | 6,400 | 6,700 | 8,600 | 12,000 | |
| 数控装置 | OSP-P300LA | OSP-P300LA | ||||||||||||
