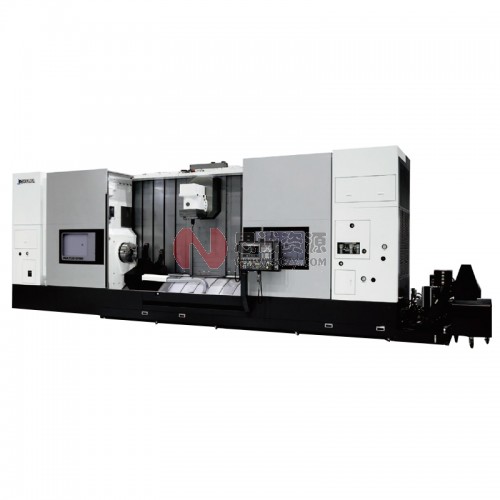

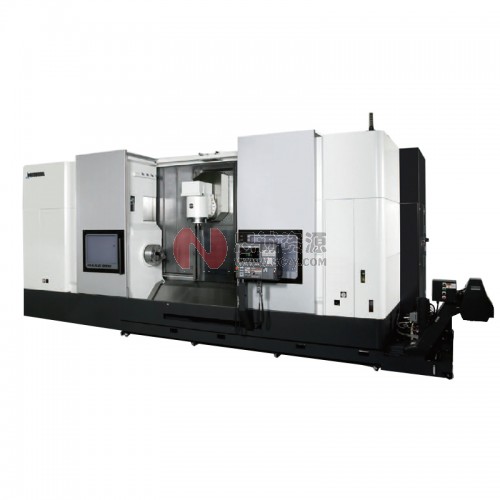

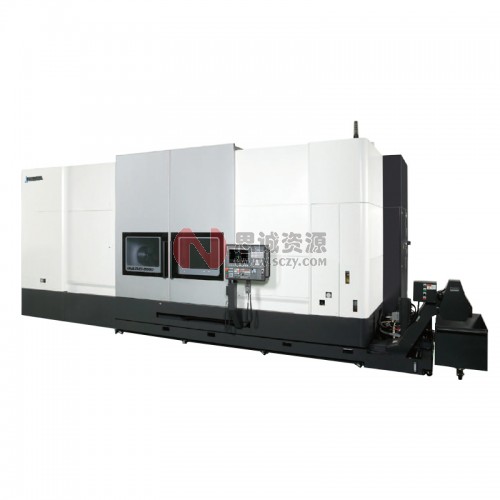

智能化复合加工中心MULTUS B550/MULTUS B750

复合化、智能化可预见加工过程的展开

新一代机床CNC系统与出色的机械结构实现超越期待的工序集约

■依靠丰富的应用程序,可实现大径长尺寸工件在一台机床上的所有加工

■实现超出大型车床、加工中心的高生产力

■唯有机床制造商生产出的数控装置,才能实现的不凡的易操作性

大直径、长尺寸工件的全部工序集约

通过正交3轴的机床结构,可加工最大直径为φ1,050mm、最大长度为6,000mm的工件,保证了其较大的加工范围。(MULTUS B750)

此外通过采用斜筋构造的立柱和高精度、高刚性的主轴,为大型零件加工提供了其必不可少的机械刚度,实现了与大型NC车床同等的切削能力和与卧式加工中心同等的铣削能力。

世界主流的加工范围

超长Y轴行程决定了超大的加工范围,加之强大的支撑能力,可轻松实现大型零部件的加工。

最大支撑重量

实现专业的铣削加工

采用3轴正交结构完成高垂直度铣削加工及精密孔距加工等,实现了超越复合加工机领域的专业的铣削加工。

不会出现因Y轴位置造成X方向的刚性变化

Y轴采用立柱进给方式移动,而滑枕的伸出量不会因Y轴位置发生变化,X方向始终保持稳定的高刚性。

从内孔、外圆、齿轮加工到高速轮廓形状加工,完成超长零件的工序整合全加工

使用滚刀滚切齿轮部分

把滚刀安装在旋转刀具主轴上,使C轴按固定比率同步旋转(滚刀加工功能:特殊规格)加工齿轮部分。

使用齿轮加工包(特殊规格)时,只需输入刀具或齿轮的规格及加工条件即可轻松编程。

高速轮廓形状加工Super-NURBS(特殊规格)会根据机床特性,对刀具移动的位置、速度、加速度以及加速度的变化进行精密控制,发挥机床性能,实现曲面的高速加工。

实现内孔超深孔加工

左右两主轴均支持超长镗杆(特殊规格)加工。干涉少,1m深孔加工亦可实现。

全面活用超长镗杆和对向主轴,实现镗孔加工的工序集约

依靠中心架实现高精度加工

通过使用中心架,可有效抑制工件因自身重量产生的弯曲,及切削力造成的工件变形,实现高精度加工。



●品名:阀体(液压零件)

●加工时间:1小时40分

●加工部位:内孔圆顶部分、内孔精加工、

●材质:S45C

●尺寸:ø270×1,000mm

圆顶部分铣削、窗口部分铣削

通过强力加工缩短加工时间

具备大功率、大扭矩的车削主轴、旋转刀具主轴,实现与大型车床、加工中心相当的强力加工。加工余量大的大型工件也可轻松完成加工。此外,拥有主轴大径规格、旋转刀具高速规格等丰富的规格种类,支持各式各样的加工类型。

车削主轴

融合了滚子轴承和推力球轴承的高刚性结构主轴。从重切削到要求高表面光洁度的加工,该机床可对应所有加工种类。

旋转刀具主轴

配备内置式电机的旋转刀具主轴不但实现高扭矩输出(MULTUS B550:321N·m、MULTUS B750:505N·m)同时实现强力加工。滚子轴承和推力球轴承的结构组成,确保了实施车削、铣削的高刚性。

面对难切削材料加工,亦能发挥其威力的高刚性结构

长期保持高精度

床身、立柱采用三角筋结构。其刚性是无加强筋结构的7倍。因其擅长对抗弯曲、变形等,能够承受重切削带来的超大负荷,因此可长期保持高精度。

■三角筋(对角线)结构铸件



无定位误差的高随动性

X、Y、Z轴采用大型滚柱式导轨。刚性高、耐磨性好、振动衰减性强,实现平稳运行和正确定位。X轴为双滚珠丝杠,消除因移动方向造成的定位误差,实现高随动性。尤其,MULTUS B750的Z轴使用了3条导轨,可长期保持长行程的直线度。

高刚性的尾架

尾架轴采用大径的高刚性结构。依靠高推力支撑工件,即使超重工件也能稳定支撑。

机床规格

項目 MULTUS B550 MULTUS B750
C×2000 C×3000 W×2000 W×3000 C×3000 C×4000 C×6000 W×3000 W×4000 W×6000
容量能力  拖板上回转直径  mm φ830 φ1,050
中心距(C)、刀尖间距离(W)  mm 2,000 3,000 2,000 3,000 3,000 4,000 6,000 3,544 4,544 6,544
最大加工直径 mm φ830 φ1,050
移动量  X轴移动量  mm 925 1,080
Z轴移动量  mm 2,215 3,215 2,215 3,215 3,215 4,215 6,215 3,215 4,215 6,215
Y轴移动量   mm 520(±260) 660(±330)
W轴移动量  mm - 2,100 3,100 - 3,100 3,395 4,595
C轴控制角度  360(最小控制角度 0.001) 360(最小控制角度 0.001)
B轴控制角度 - 30~+210(最小控制角度 0.001) - 30~+210(最小控制角度 0.001)
主轴  主轴转速 min1 30~3,000[12~2,400] 11~2,000[14~1,500、10~1,000]
主轴变速档数 自动2级(电机绕组切换2级)[自动4级(齿轮4级)] 自动4级(齿轮4级)[自动2级(齿轮2级)]
主轴端形状 JIS A2-11 JIS A2-11[JIS A2-15、A2-20]
主轴通孔直径/主轴轴承内径 mm φ112/φ160[φ130/φ180] φ142/φ220[φ185/φ280、φ275/φ380]
对向主轴  主轴转速 min1 - 30~3,000[12~2,400] - 11~2,000[14~1,500]
主轴变速档数 - 自动2级(电机绕组切换2级)[自动4级(齿轮4级)] - 自动4级(齿轮4级)
主轴端形状 - JIS A2-11 - JIS A2-11[JIS A2-15]
主轴通孔直径/主轴轴承内径  mm - φ112/φ160[φ130/φ180] - φ142/φ220[φ185/φ280]
刀架  刀架型式 H1 H1
刀架上刀具安装把数 L、M公用一把 L、M公用一把
车刀尺寸/内径刀具径 mm 25/φ50 32/φ63
旋转刀具主轴转速 min1 40~10,000 40~10,000
旋转刀具主轴变速档数 自动2级(电机绕组切换2级) 自动2级(电机绕组切换2级)
旋转刀具主轴扭矩 N.m 321/260/191(3分/30分/连续) 505/300/205(3分/30分/连续)
进给速度  快速进给速度 X、Z、Y轴 m/min X、Z、Y:40 X、Z、Y:40 X、Y:40、Z:30 X、Z、Y:40 X、Y:40、Z:30
快速进给速度 W轴 m/min - 20 15 - 15 12 10
快速进给速度 W轴 min1 C:200、B:30 C:100、B:20
尾架  尾架轴直径 mm φ130 - φ180 -
尾架心轴的锥孔型式  MT.No.5(锥孔) - MT.No.6(锥孔) -
尾架轴移动量 mm 250 - 350 -
自动刀具
交换装置
刀柄型式/拉钉型式  HSK-A100 [CAPTO C8、BT50/P50TⅡ型] HSK-A100 [CAPTO C8、MAS BT50/P50TⅡ型]
收藏刀具数 40[80、160] 40[80、160]
刀具最大直径 mm φ130(无邻接刀具:φ260) φ135(无邻接刀具:φ300)
刀具最大长度  mm 600(距量规线) 600(距量规线)
刀具最大重量  kg 30 30
电机  主轴用电机  kW 37/30(30分/连续) 主、对向:37/30(30分/连续) 37/30(30分/连续)[45/37(30分/连续)] 主、对向:37/30(30分/连续)[45/37(30分/连续)]
旋转刀具主轴用电机 kW 37/30/22(3分/30分/连续) 37/30/22(3分/30分/连续)
X、Z、Y、B轴用电机 kW X:5.2×2、Z:5.2、Y:5.1、B:4.6 X:5.2×2、Z:9.4、Y:5.1、B:4.6
W轴电机 kW - 4.2 - 5.2
冷却液用电机(50/60Hz)   kW 0.25/0.25×1、0.55/0.75×4 0.25/0.25×1、0.55/0.75×4
机床尺寸  机床高度 mm 3,307 3,557 3,607 3,610 3,557 3,607 3,610
占地面积(包括油箱) mm×mm 8,030×3,258 9,130×3,258 8,430×3,758※ 9,730×3,758※ 9,130×3,532 10,555×3,532 13,505×3,797 9,730×4,022※ 11,155×4,022※ 13,505×4,287※
机床重量(包括数控装置)  kg 29,500 33,000 31,000 34,000 40,000 43,500 50,000 44,000 47,500 54,500
数控装置 OSP-P300SA OSP-P300SA

标准规格、标准附件

MULTUS B550 MULTUS B750
主轴台 JIS A2-11(37/30kW 3,000min-1) 锥孔主轴 JIS A2-11(37/30kW 2,000min-1) 齿轮主轴
旋转刀具主轴  37/30/22kW 10,000min-1
刀架  H1 ATC
尾架 内置型尾架 MT.No.5、自动牵引移动方式 内置型尾架 MT.No.6、自动牵引移动方式
自动刀具更换装置 40把刀库 HSK-A100
切削液装置 分离式切削液箱、泵电机0.25/0.25(50/60Hz)kW 1式、0.55/0.75(50/60Hz)kW 4式、旋转刀具主轴贯穿主轴规格
整体护盖 中心距2000:手动、中心距3000:前面门自动开关 正面防护门自动开关(包含安全胶带SW)
机内照明灯 LED
基础座、起重螺栓
操作用工具
NC装置 OSP-P300SA
操作面板 15英寸彩色TFT显示器
脉冲手柄 可搬式1个
其他 旋转刀具主轴热位移控制(TAS-S)、环境热位移控制(TAS-C)、Collision Avoidance System B轴NC控制、C轴控制、同步攻丝功能
