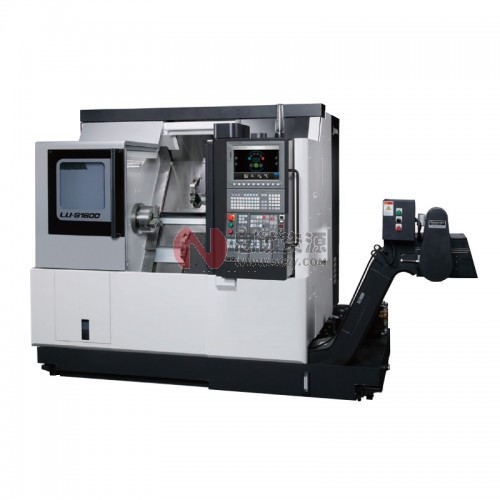

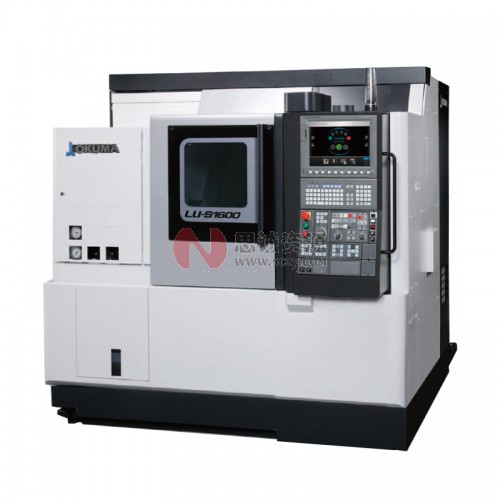

双刀架数控车床LU-S1600

小型双刀架车床的标准机

■从断续切削到镗孔加工,加工种类丰富

■依靠柔性自动化系统,提高批量生产加工的生产率

■即使长时间连续运转,依然可保证高精度加工

大幅提升批量生产加工的生产率!

大幅缩短轴类工件的加工周期

依靠上下刀架的联动加工,有效缩短轴类工件的加工时间。加快零部件的生产速度,有效带动加工现场的QCD改善。

4轴联动造就多种多样的加工方法

有效运用4轴联动控制,为客户方的工件量身打造合适的加工方法。

从1台机床1部机械手到生产线的展开,实现了多样的系统构成

包括从工件工作台到测量装置等所有外围设备在内,我们将会结合客户方的加工实际,推荐合适的自动化系统。在不断追求批量生产零部件加工的速度、成本和质量的同时,实现在稳定质量基础上的高生产率。

根据生产线节拍、加工内容、工件流程、占地空间等,从1台机床1部机械手到多台的生产线展开中发挥优异扩展性。

由料盘,到反转装置、机外测量等多种周边装置可构成优化系统。

机械手规格示例

通过移动式止振配件进行的长工件的高精度加工 (特殊规格)

在尾座和下刀架的刀轨上可安装移动式止振配件。即使很容易出现颤动或振动的长工件也可进行高精度加工。

顺畅实现强力加工

实现强力加工

加工能力

(主轴电机15/11kW (特殊规格)的实测值)

车削加工 :2mm2 (S45C)

切削速度 :150m/min

切削深度 :4mm

进    给 :0.5mm/rev



减少热位移的电机布置

通过将主轴电机安装在床身外部,控制热位移对加工精度的影响。

同时,与安装在床身内部相比,电机安装在外部更方便实施维护作业。

断续切削也可轻松完成的坚固结构

上下刀架的进给轴均采用滑动导轨,即使高负荷断续切削也可轻松应对。

此外,床身内部设置多处加强筋的结实构造,使整个机床紧凑而坚固。

高操作性机床结构

采用60度斜床身结构,刀尖和加工状况的可视性能良好,并为机械手手爪确保充分的空间。

便于操作的工件拆装位置和无负担的刀具交换位置,都大大减轻了作业者的负担。

可选用熟悉的数控装置

OSP, FANUC两种规格可供选择。可选用熟悉的数控装置。此外,可通过与其他机床共享加工程序,在导入设备后迅速加入生产线的建设。

可加工工件范围广,加工种类多

加工范围大,最大可达ø160mm。另外,可使用最大到ø32mm的镗杆,实现CVJ外圈内圆等的强力加工。采用4轴联动可实现上下刀架平衡切削及内外径联动加工等各种的加工。

高速动作的刀架

刀架分度时间:

1位 0.15秒 (上下相同)

实现稳定加工

采用了MT No.5旋转顶尖的高刚性尾架支持超长工件的稳定加工。

此外还备有MT No.4中心的内置尾座的特殊规格。

完善的切屑处理措施实现顺畅的连续运转

在切屑容易堆积的下刀架处安装了XB轴双刮板,并且在滑鞍上方使用了切屑助排装置。主轴侧的导轨面防护罩使用了整块的不锈钢板,大幅提升了切屑的排出度,批量生产亦可实现无停顿的连续运转。

机床规格

项目 单位 LU-S1600
中心距480 中心距550 中心距1000
容量/能力 标准卡盘 8英寸
床身上最大回转直径 mm ø500
最大加工直径 mm ø160
最大加工长度 mm 480 550 1,000
移动量 XA、XB轴移动量 mm 100
ZA、ZB轴移动量 mm 500 570 1,100
主轴 主轴转速 min-1 40~4,000:OSP/FANUC [50~6,000:仅限OSP]
主轴端形状 JIS  A2-6 [ø140扁钢]
主轴轴承内径 mm ø100
主轴贯通孔径 mm ø62
刀架 刀架形式 (上下相同) V6刀架
刀具安装把数 (上下相同) 6
外径车刀尺寸 mm 25
内径刀具径 mm ø32
刀架分度时间 sec/分度 0.15
进给速度 快速进给速度 m/min X:20 Z:30
尾架 尾架移动方式 脉冲手轮 [NC]
尾座轴锥孔形式 MT No.5 (活顶尖) [MT No.4 (内置)]
尾架移动量 mm 340 300 700
尾座轴直径 mm ø90
尾座轴移动量 mm 120
电机 主轴用电机:OSP kW 4,000min-1:11/7.5 (30分/连续) [15/11 (30分/连续)]
[内置6,000min-1:11/7.5 (20分/连续)、15/11 (15分/连续)]
主轴用电机:FANUC kW 4,000min-1:11/7.5/7.5 (15分/60分/连续)
[4,000min-1:15/11/11 (15分/60分/连续)]
机床尺寸 机床高度 mm 2,054 2,247
占地面积 (仅限本机) mm 2,440×1,980 3,235×2,282
主轴中心高度 mm 侧面排出:1,145
机床重量 kg 5,000 6,200
数控装置 OSP-P300LA、FANUC 0i-TF
