高速卧式加工中心MB-4000H/5000H/8000H/10000H

MB-10000H

规格图·安装图

MB-8000H

规格图·安装图

高精度、高生产性

以轻快、 舒适的操作为理念,

推出了适合从量产零件加工到高附加值大型工件加工的系列

.高生产性   缩短非切削时间

.高精度  通过Thermo-Friendly Concept实现出众的精度稳定性

.节省空间

.扩展性  灵活的规格扩展性 (ATC, APC的模块化)

.操作性  令人舒适的操作

高生产性

加工能力

1,081 cm3/min  (MB-BOOOH实例)

φ200面铣刀被切削材料S45C

大功率主轴6,000min-1(VAC45/37kW [20分/连续])(特殊规格)

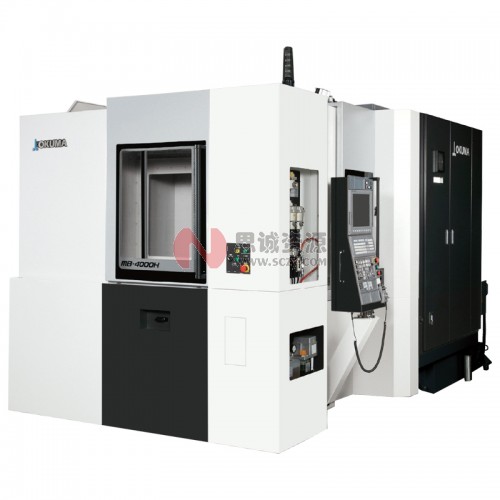

MB-4000H

标准主轴l5,000min-1

VAC26/l 8.5kW(l 0分/连续)

被切削材料S45C

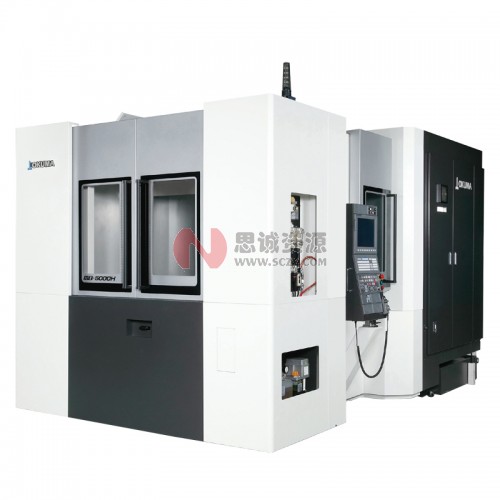

MB-5000H

标准主轴 l 5.000min-1

VAC26/ l 8.5kW (l 0分/连续)

被切削材料 S45C

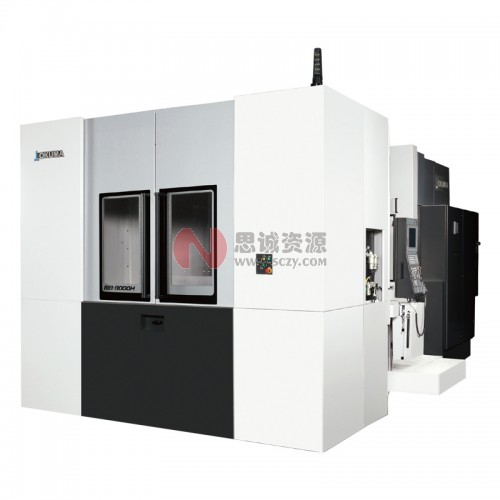

MB-8000H

标准主轴 6,000min-1

VAC30/22kW (l 0分/连续)

被切削材料 S45C

MB-8000H

大功率主轴 6.000min-1

VAC45/37kW (20分/连续)

被切削材料 S45C

加工时间比较

非切削时间缩短30%  (MB-5000H实例)

.铝制部件加工示例

高速、 高功率加工

标准主轴能够用千诸多领域,而高速.广域主轴可对铝材和模具进行高精度加工,大功率主轴则适用于难加工的材料和加工余量大的重切削。

MB-4000H

MB-5000H

MB-8000H

MB-10000H

.内置式电机主轴

高速弹筒式主轴

长寿命油雾润滑

.主轴热位移控制 TAS-S

■标准规格

■特别规格

缩短非切削时间

主轴扭矩、 功率图(标准规格)

大喂的CNC装置 0SP-P300M

操控工作机械的愉悦

正是机床厂家制作的CNC实现了 “简单操作' 。 彻底研究工作机械操作人员的作业方式 , 以便遵循操作人员的思路形成流畅的操作步骤 ,据此无论是熟练工还是初学者都可稳步操作工作机械。想看的、 要做的均可在1个作业画面中完成的 “1个画面操作“首先按下3个键中的任意一个,选择作业画面。 接下来便可利用画面点触或功能键选择想看的、 要做的内容 , 并实施作业。

.排屑器排荐规格 (MB-10000H要特别对应。详情请咨询OKUMA营业担当。)

.机外切屑处理(升降式传送带)的代表型式

高精度加工

一体型滚珠丝杠托架(MB-1000OH除外)

Y轴电机座冷却

.滚珠丝杠冷却(MB-4DOOH、MB-5DOOH是特殊规格)

.高精度分度工作台

托板落座面采用锥形导向方式实现高精度NC0.001度分度式:

MB-4000H采用(标准)

MB-5000H8000H10000H(特殊规格)

MB-5000H采用高刚性3点支撑床身实现高精度稳定性

.支撑较重高速位移的床身

MB-lOOOOH

所有移动轴均采用高精度双滚珠丝杠

.机床规格

项目 单位 MB-4000H  MB-5000H  MB-8000H  MB-10000H
移动量 X轴移动量(立柱左右/MB-10000H支架左右) mm  560 760 1 ,300  1 ,400
Y轴移动量(主轴头上下) mm  560 760 1 ,1 00  1 ,250
Z轴移动量(工作合前后) mm  625 760 1 ,250
工作台上面至主轴中心的距离 mm  50~610  50~810  50~1 ,1 50  -20~1 ,230
工作台中心线至主轴端面的距离 mm  85~710  135~895  1 00~1 ,350
托板 工作台面尺寸 mm  400X400  500X500  800X800  1,000X1 ,000
最大装载重量 kg  400 500 2,000 [2,500]米 1 2,000
分度角度 0.001 1 [0.001]  1 [0.001 ]
最大装载工件尺寸 mm  φ600X900 φ800X1,000 φ1300x1450 φ1400x1450
主轴 主轴转速 min-1 50~15,000 [50~20,000]  50~6000 [1200、6000高转矩]  50~6000 [50~12000]
主轴锥孔 7/24锥度No.40 [HSK-A63]  7/24锥度No.5O[HSK-A 1 00]
主轴轴承内径 mm  φ70 φ100
进给速度 快速进给速度 m/min  X·Y•Z:60 [62]  X·Y•Z:50
切削进给速度 mm/min  60,000 50,000
电机 主轴电机 (10分/连续) kW  26/18.5 [30/22]  30/22 [37/26、45/37(20分/连续)] 30/22 [37/26]
进给轴电机 kW  X:4.6、Y·Z:3.5 X·Y•Z:4.6  X:5.1 、Y:3.5X2、Z:5.1 X·Y•Z:4.6X2
工作台分度电机 kW  3 4.6
ATC 刀柄型式 MAS403 BT40 [HSK-A63]  MAS403 BT50 [HSK-A 100]
拉钉型式 MAS2型[一] MAS2型[-]
刀具容纳数 48 [64、 110~218] 40 [60、 81 ~285、 320、 400] 40[60、100~400]
刀具最大直径(有邻接刀具时) mm  φ70 φ140
刀具最大直径(无邻接刀具时) mm  φ150*2 φ240 [φ315]*3  φ240
刀具最大长度 mm  300 [400] 3 300 [450]3 600 [700]*3  600
刀具最大重量 kg  10 25 [30]*3  25
刀具选择方式 随机存储[110把以上是固有地址方式] 随机存储[81把以上是固有地址方式] 随机存储[1 00把以上是固有地址方式]
机床尺寸 机床高度 mm  2,647 2,829 3,449 3,41 0
占地面积长X宽 mm  2,420X4, 700  2,700X4,725  3,960X7,505  4,545X6,465
机床童量 kg  9,500 11,500 26,500 29,800
控制装置 OSP-P300M  OSP-P300M

刀具尺寸图

.标准规格

操作性

独立左侧操作盘(MB-1000OH除外)

易于一边观察一边作业(可以旋转)

.向前配置ATC刀库(限于MB-4000H、MB-5000H)

.易千更换刀具 48把 64把

.刀库门可打开至地面

.切屑处理

.通过中心槽从主轴正下方

直接排出切屑

.护罩使得切屑不堆积保持加工室内清洁

.清洗机内、 清洗托板下面

扩展性

.节省空间并容纳多把刀具

柔性APC单元

■将多面APC单元连接到标准2面旋转APC

■APC更换时间与标准相同

■结合工厂布局、生产形态,灵活对应(MB-lOOOOH除外)

对应FMS

.易于实现24小时运转的

小型FMS

.使用多功能且高扩展性的堆堍起重机的FMS
