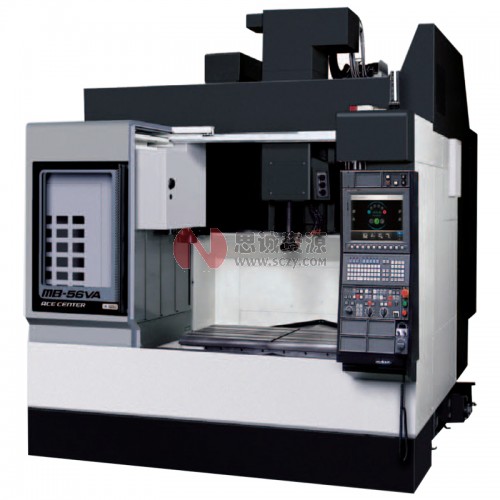

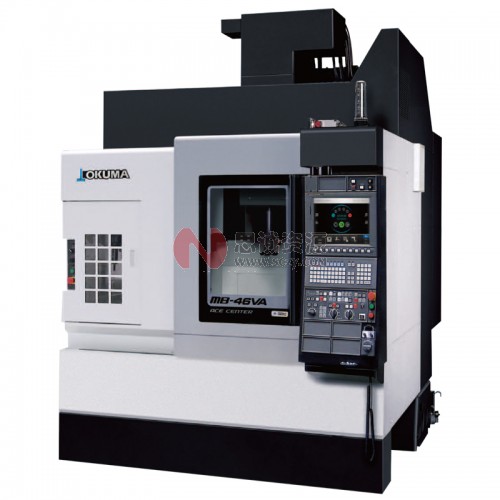

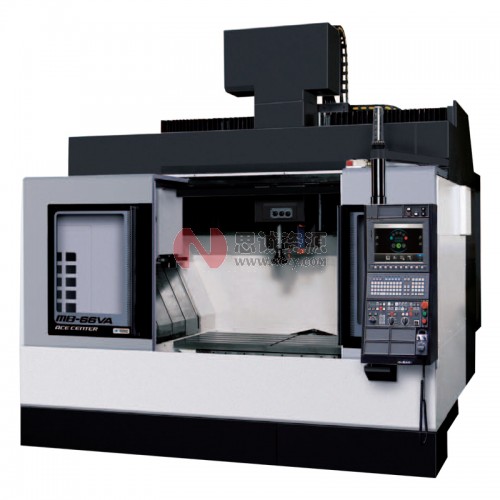

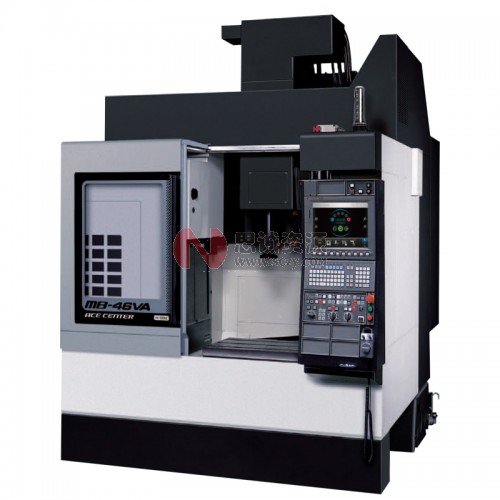

日本大隈_OKUMA 立式加工中心MB-46VA/MB-46VB/MB-56VA/MB-56VB/MB-66VA/MB-66VB

实现高生产效率、加工质量和

操作性的立式加工中心

值得信任的智能化技术来自MB-V系列

立式加工中心的广泛标准机型。为世界制造业提供高精度、高速、强力切削等优秀的加工性能。良好的操作性、节能、整洁舒适并利于环保的作业空间。快使用MB-V系列开始舒适的加工体验吧。

Thermo-Friendly Concept适用

经时加工尺寸变化8μmMB-46/56V实测/室温8˚C变化(TAS-C适用时)

经时加工尺寸变化10μmMB-66V实测/室温8˚C变化(TAS-C适用时)

提高部件的加工质量

定位精度

MB-46VA 绝对位置光栅尺规格 实际示例(按照ISO230-2的测量方法)

双向定位精度

X轴(全程 560mm)1.7μm

Y轴(全程 460mm)2.4μm

Z轴(全程 460mm)2.2μm

双向重复定位精度

X轴(全程 560mm)1.0μm

Y轴(全程 460mm)1.3μm

Z轴(全程 460mm)1.0μm

上述实测值是在本公司工厂内按照ISO230-2规定的试验方法得出的数值。并非是保证精度的数值。

高精度加工

平面度 3μm(实测值)

加工机床 :MB-66VA

工件名称 :板(液晶显示用零件)

材料:A5052

尺寸:560×600×60mm

加工时间 :50分

圆度 1.65μm(实测值)

●加工机床 :MB-56VA

外径:ø150mm

材料:Al

主轴转速 :8,000min-1

进给速度 :2,000mm/min

“接受温度变化”独特的构思Thermo-Friendly Concept

通过独创的构造设计与热位移控制,实现惊异的加工精度的“Thermo-Friendly Concept”

不仅避免了繁琐的尺寸补偿和暖机运转,而且对于长时间的连续运转以及车间内温度环境变化也能够发挥优越的尺寸稳定性。

MB-46/56V实测 8μm 经时加工尺寸变化/室温变化8˚C(TAS-C适用时)

MB-66V实测 10μm  经时加工尺寸变化/室温变化8˚C(TAS-C适用时)

以Thermo-Friendly Concept消除加工的浪费现象

大隈的“Thermo-Friendly Concept”不仅实现了在室温变化时保持尺寸的高稳定性,而且也实现了在机械起动时或再次开始加工时的尺寸的高稳定性。缩短为使热位移稳定下来的暖机运转时间,以减轻再次开始加工时的尺寸修正负担。

【经时加工尺寸变化实例】(MB-46VA)

■环境热位移控制 TAS-C(特殊规格)

Thermo Active Stabilizer-Construction

在车间环境温度变化的情况下,使机床保持优化的、稳定的状态—可达到理想的加工精度。

■主轴热位移控制 TAS-S(特殊规格)

Thermo Active Stabilizer-Spindle

即使转速频繁发生变化也能准确地控制主轴的热位移。

新一代节能系统

全方位提供机床高效节能解决方案

确保精度,关闭冷却装置 ECO怠速停止

智能化节能功能运用了“Thermo-Friendly Concept”。

机床自主判定是否需要冷却,精度在稳定状态下冷却装置怠速停止。(标准适用于配置主轴热位移控制TAS-S机型)

当场确认节能效果 ECO耗电量监视器

主轴、进给轴、外围设备的功率分别显示在OSP操作界面中。 ECO怠速停止可当场确认停止运转的外围设备的节能效果。

加工过程中排屑器及油雾收集器的间断、连续运转ECO操作 (特殊规格)

节能液压单元应用了伺服控制技术

ECO液压 (仅限APC规格)(特殊规格)

ECO suite效果

“ECO怠速停止”可及时停止非工作外围设备,大大降低了耗电量。

通过缩短加工时间,实现高生产效率

非切削时间缩短35% (MB-46VA与大隈公司原有机型相比较。)

加速度  max 0.7G

快速进给速度 40m/min(X・Y)

ATC时间(T-T) 1.2秒(MB-46/56VA) 1.5秒(MB-66VA)

主轴加、减速时间 1.2秒(0←→8,000min-1)

Hi-G控制(标准规格)

在定位过程中,本功能根据BL电机的转速—扭矩特性来控制加/减速并抑制振动,从而能够达到高速、稳定的定位。

Hi-G控制功能可减少定位时间,由此大大地减少了非切削时间。

加工时间缩短功能(标准规格)

例如钻孔较多的零件加工等,频繁进行快速进给(G00)和切削进给(G01)的重复加工时,该功能可根据加工内容及机床的状况缩短加工时间。

加工时间缩短的效果因机床安装状况、加工零件的形状、加工程序而异。

切削时间缩短30% (与大隈公司原有机型相比较)

高速主轴

MB-VA(No.40) 8,000min-1(标准规格) 15,000・20,000・25,000・35,000※min-1(特殊规格)

MB-VB(No.50) 6,000min-1(标准规格) 12,000min-1(特殊规格)

切削进给速度  32m/min

Hi-Cut Pro(标准规格)

在零件加工时,对拐角、圆弧等形状加工进行相应的进给速度控制,以保证加工形状的高精度并可缩短加工时间。

Hyper-Surface (特殊规格)

抑制加工数据引起的竖纹和边缘干扰,提高加工表面质量,减少手工抛光过程的时间。

除了由传统Super-NURBS进行的曲线适应加速度控制外,Hyper-Surface的新功能还可以自动改变从CAM输出的加工数据的边缘部分与相邻加工路径之间的位置偏差, 进行自动补偿。

可顺畅提高加工表面的质量,缩短手工抛光过程的时间。

可充分对应重切削的强力主轴和高刚性构造

切削能力 504cm3/min(面铣加工) / 672cm3/min(侧铣加工)

强力切削

8,000 min-1(No.40)/6,000 min-1(No.50) 大功率主轴(标准规格)

●15,000 min-1(No.40)广域主轴(特殊规格)

●12,000 min-1(No.50)广域主轴(特殊规格)

■大功率主轴(标准规格)

适合一般机械部件加工MB-46/56/66VA

8,000min-1

11/7.5kW (10分/连续)

198/135N・m (5分/连续)

7/24锥度No.40

MB-46/56/66VB

6,000min-1

11/7.5kW (10分/连续)

198/135N・m (5分/连续)

(5分/连续)

广域主轴(特殊规格)

适合从有色金属到钢材的各类金属的高速·高效率加工MB-46/56/66VA

15,000min-1

22/18.5kW (10分/连续)

199/146N・m (5分/连续)

7/24锥度No.40

MB-46/56/66VB

12,000min-1

26/18.5kW (10分/连续)

199/146N・m (5分/连续)

7/24锥度No.50

高刚性机床结构

应用三维计算机辅助设计(3D-CAD)和FEM有限元解析所开发的高刚性机床结构。

采用成熟的高刚性龙门式结构。

进给轴的轴承支座与机床形成一体结构。

主轴头伸出量小

从导轨至加工面的伸出量小,维持高刚性。

■机床规格


项目 单位 MB-46VA 〈VAE〉
MB-46VB 〈VBE〉
MB-56VA
MB-56VB
MB-66VA
MB-66VB
行程 X轴(滑鞍左/右) mm 560〈762〉 1,050 1,500

Y轴(工作台前/后) mm 460 560 660

Z轴(主轴头上/下) mm 460 660

工作台上面至主轴端面 mm 150~610 150~810
工作台 工作台尺寸 mm 760×460〈1,000×460〉 1,300×560 1,530×660

地面至工作台上面的距离 mm 800 850

最大承载重量 kg 500〈700〉 900 1,500
主轴 主轴转速 min-1 8,000[15,000、20,000、25,000、35,000](注1)

6,000[12,000]

主轴变速档数
无级变速

主轴锥孔
7/24锥度 No.40[HSK-A63、HSK-F63](注1)


7/24锥度 No.50

主轴轴承内径 mm φ70[φ70、φ70、φ60、φ60](注1)

φ90[φ90]
进给速度 快速进给速度 m/min XY : 40 Z : 32

切削进给速度 mm/min XYZ : 32,000
电机 主轴电机 kW 11/7.5[22/18.5、30/22、15/11、15](注1)

kW 11/7.5[26/18.5]

进给轴电机
XYZ : 3.5 XYZ : 4.6
自动刀具
交换装置
刀柄型式
MAS BT.40[HSK]

MAS BT.50
拉钉型式
MAS 2[-]

MAS 2
刀库容量 20[32、48]MB-46VAE、MB-56V、MB-66V可配48把刀具
刀具最大直径(有邻接刀具时) mm φ90
φ100
刀具最大直径(无邻接刀具时) mm φ125
φ152
刀具最大长度 mm 300
400

刀具最大重量 kg 8
8

12
12[15]

刀具最大质量矩 Nm  7.8(8kg×100mm)


15.3(12kg×130mm)  15.3[19.1](12[15]kg×130mm)

刀具选择方式
随机存储
机床尺寸 机床尺寸 mm 2,746 3,295

占地面积 mm 1,976(※2,026)〈2,236〉×2,810 2,546×3,123 3,035×3,325

机床重量 kg 6,800〈7,100〉 8,300 11,200

7,000〈7,300〉 8,500 11,800

■工作台尺寸

■加工范围

MB-46V规格图、安装图

(MB-46VA的尺寸。[ ]内为MB-46VAE/46VBE的尺寸。< >表示MB-46VB的尺寸。)

MB-56V规格图、安装图

(MB-56VA的尺寸。MB-56VA和MB-56VB的安装尺寸相同。)

MB-66V规格图、安装图

(MB-66VA的尺寸。MB-66VA和MB-66VB的安装尺寸相同。)
