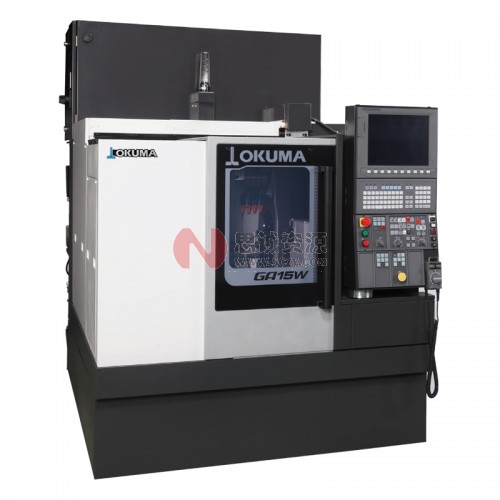

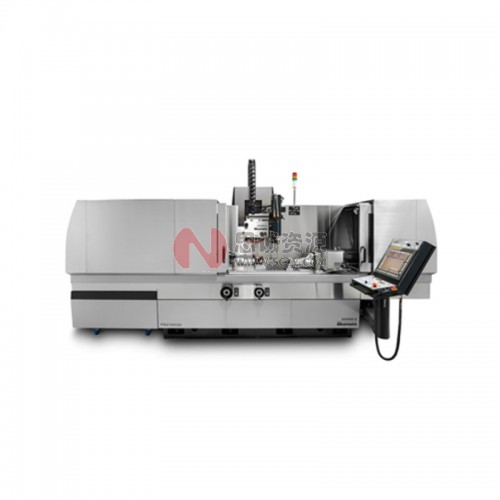

日本大隈_OKUMA CNC外圆磨床GP14W/GP15W/GA14W/GA15W



日本大隈_OKUMA CNC外圆磨床GP14W/GP15W/GA14W/GA15W

日本大隈_OKUMA CNC外圆磨床GP14W/GP15W/GA14W/GA15W



操作简单,最适于批量加工的紧凑型磨床



GPW/GAW系列搭载全新OSP-P300G,非专业人员也能轻松操作机床。

以稳定的高精度磨削用于汽车和摩托车、液压设备、家电等的小型零部件。

紧凑型磨床专门加工小型工件,实现高精度批量生产加工。



机身紧凑,节省空间



采用砂轮箱横移构造,实现机床宽度1,550mm的紧凑机身,致力于节省空间。可缩短操作员和自动化机器的作业距离,提高工作效率。



新开发的OSP-P300G操作性出众



OSP-P300G能彻底分析操作员的操作工序,实现了以操作员为核心的操作性。初学者也可轻松上手进行操作,大幅度提高作业效率。



挑战制造极限兼备高精度加工和高效率作业两大优势





采用砂轮横移构造,实现空间节省





砂轮横移构造与工作台横移构造相比,需要坚固的基础结构。OKUMA的高刚性技术可满足这些条件,以砂轮横移构造,实现了紧凑机身。





便利性卓越的设计,支持自动化操作





正面防护门上方开口,可应对各种机械手形式。此外,节省空间的设计在组建生产线时具有灵活性,有利于进一步实现自动化。





机床各部位的技术确保提高加工精度





将冷却液的影响控制到最小的接油盘结构及精心研磨的V平滑动面使其确保高随动性等,依靠机床各部位的每一项技术,实现加工精度的进一步提高。





振刀控制功能保持稳定的加工精度





机床采用了能够自动改变砂轮转速、控制再生型振刀的“振刀控制功能”。可长期保持稳定的加工精度。



采用动压轴承结构,实现可完成重磨削的加工效率



动压结构的非等圆滑动轴承砂轮轴,通过砂轮轴旋转时产生的楔形油膜压力支撑砂轮轴。除了拥有重达1t的支撑力,还可将砂轮旋转精度控制在0.01m以下,因此不仅能够完成重磨削,同时还能实现高精度磨削。另外,由于砂轮轴不接触金属,因此原则上其性能可永久得到保持。





通过采用宽大的V平导轨,保持高加工效率





采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性,为5.5(特殊规格7.5)kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷,保持高加工效率。





顶级高速轴进给,缩短加工时间





其他无法赶超的高随动性结构实现X轴ø30m/min、Z轴20m/min的高速轴进给。



致力于缩短非磨削时间,提高加工效率。



●X轴快速进给:ø30m/min



●Z轴快速进给:20m/min



通过采用附带手动锥度补偿功能的尾架,减轻调整锥度变化的负担



在更换工装时,可轻松调整伴随尾架移动所产生锥度变化。

大隈的CNC装置 OSP-P300G



简单操作



■操作画面

正是机床厂家制作的CNC实现了“简单操作”。

彻底研究机床操作人员的作业方式,以便遵循操作人员的思路形成流畅的操作步骤,据此无论是熟练工还是初学者都可稳步操作机床。想看的、要做的均可在1个作业画面中完成的“1个画面操作”首先按下3个键中的任意一个,选择作业画面。接下来便可利用画面点触或功能键选择想看的、要做的内容,并实施作业。

简单操作…想要做什么或者看什么,可迅速果断地着手实施。

■显示运转界面



在运转界面进行自动运转、准备作业等。在操作面板上点击“运转界面”键,或者点击自动/MDI模式键,显示运转界面。根据使用用途不同,可切换到当前位置表/工装设置表/手动磨削表。



■当前位置表(选择程序)



在运转界面的当前位置表,不但能显示当前位置,还可通过功能键实现工件选择/程序选择/日程选择。



工装设置表



在运转界面的工装设置表,可显示符合目的的向导图及各种坐标值等。为了最大限度减少画面切换,运转条件选择/金刚石原点/原点补偿/原点切换/工件定位补偿量的设定均可在1个界面上实现。



■手动磨削表



运转界面的手动磨削页,可显示使用砂轮、主轴转速,横移运转、摇动操作的设定参数。为了最大限度减少画面切换,将手动操作相关操作/设定项目整合于1个界面。



■刀具数据设定



通过刀具数据设定管理砂轮数据信息。点击操作面板的“刀具数据设定”键,显示砂轮数据设定。



在设置界面上可显示已登录砂轮数据的一览画面和每个砂轮的单独画面。

机床规格

项目 单位 GP14W GA14W  GP15W GA15W
中心距 mm 250
台面上的回转范围 mm φ330
最大磨削直径 mm φ150
最大砂轮直径 mm φ405 φ510
最大工件长度 mm 250
最大工件重量 双顶尖 kg  20
装夹 kg×mm 10×100
砂轮 外径×内径 mm φ405×φ127 φ510×φ203.2
宽度 mm 75
砂轮线速度 m/min 2,700(3,600)
砂轮箱(X轴) 移动量 mm 325
自动切削速度 m/min φ0.0012~φ6,000
定位速度 m/min φ30,000
最小设定单位 mm φ30,000
滑鞍(Z轴) 移动量 mm GP:395 GA:440
自动切削速度 m/min 0.0006~6,000
定位速度 m/min 20,000
最小设定单位 mm 0.0001
主轴台 中心孔的锥度 MT No.3
转速 min-1 Max 1,000
转速变档数 无级
尾架 中心孔的锥度 MT.No.3
行程 mm 35(50)
手动锥度调整量 mm ±φ0.08
电机 砂轮轴 kW 5.5(7.5)
主轴台用(C轴) kW 1.7
砂轮箱用(X轴) kW 2.2
滑鞍用(Z轴) kW 2.2
磨削液泵用 kW 50Hz:0.39 60Hz:0.62
液压油泵 kW 1.5
砂轮轴润滑泵用 kW 0.075
滑动面润滑泵用 kW 0.017
箱容量 磨削液箱 Lit. 0.017
液压油箱 Lit. 20
砂轮轴润滑油箱 Lit. 20
滑动面润滑油箱 Lit. 20
机床重量 kg 4,000
控制装置 OSP-P300G



GPW/GAW series



规格图
