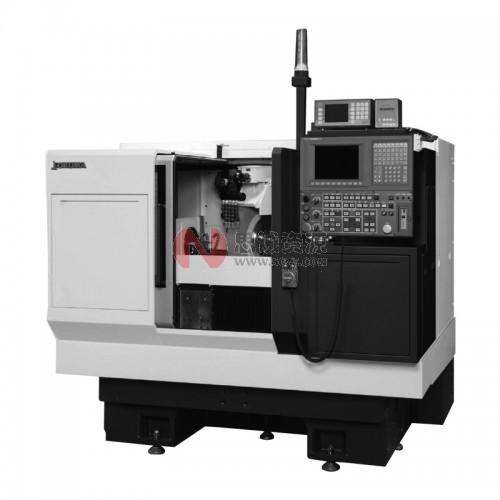

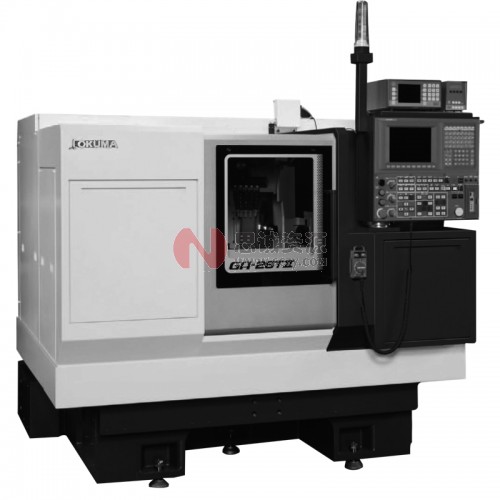

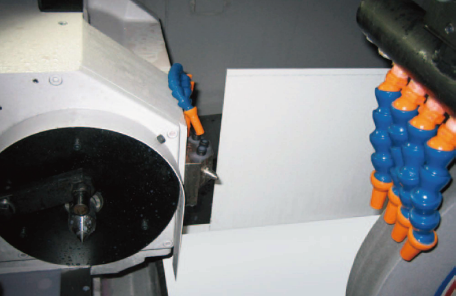

CNC外圆磨床GP/GA-TII series



CNC外圆磨床

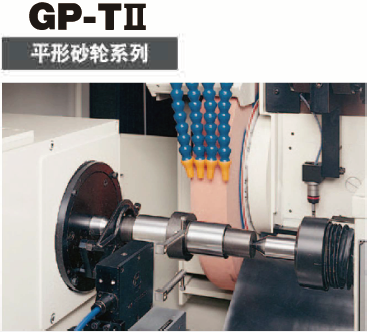

GP-TII 平形砂轮系列/ GA-TII 角度砂轮系列

提高精度和生产率

.对应重磨削

非正圆滑动轴承砂轮轴、对角筋床身



.采用PFCII



.提高快速进给速度

.缩短尾架动作时间

.装料/卸载中修整砂轮(配置装料器的机床) .通过AE传感器缩短非切削时间(特殊规格)

提高可操作性

.减少工件原点、金刚石原点的按键操作次数

强力、高速加工



.砂轮电机功率MAX15kw(特殊规格)



.宽大的V滑动导轨结构

.砂轮线速度60m/sec(特殊规格), 120m/sec(特殊规格)

结构紧凑且可重磨削的磨床!



可进行重磨削和高精度加工的基础技术

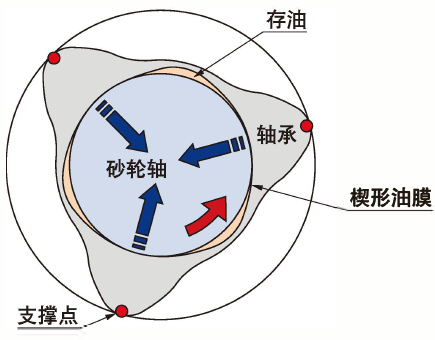

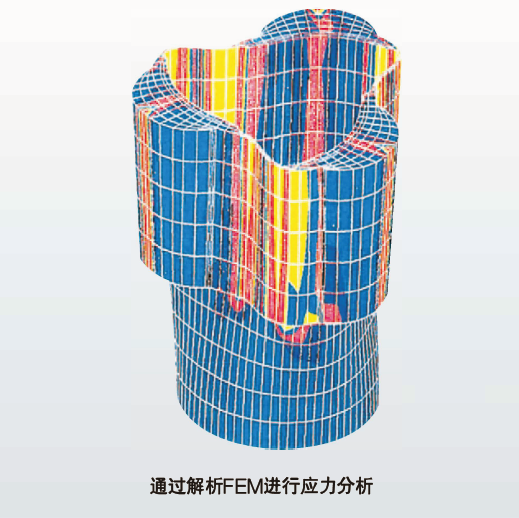

I非正圆滑动轴承砂轮轴

兼顾重磨削和高精度加工, 加工时间缩短

通过利用动压轴承结构使砂轮轴旋转, 保持轴承内部发生的模形油膜压力。以无可匹敌的保持力为1吨的强度实现重磨削。砂轮旋转精度为0.01µm以下, 实现高精度磨削。砂轮轴不与金属接触, 可半永久性维持其性能。

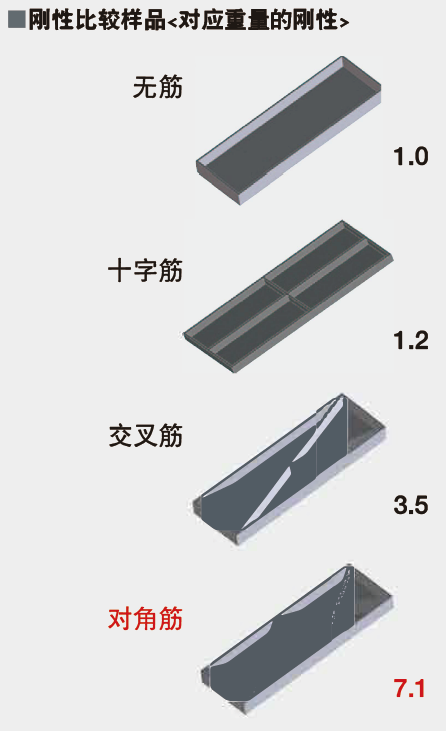

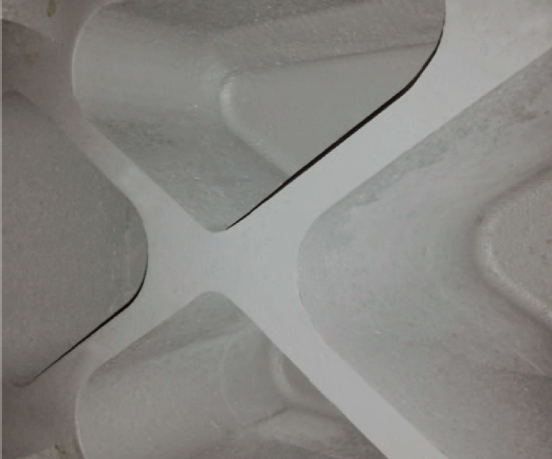

对角筋结构床身



床身具有充分的厚度, 配置多数三角筋, 形成高刚性结构, 即使追加加工条件也可进行稳定的加工提高生产率。

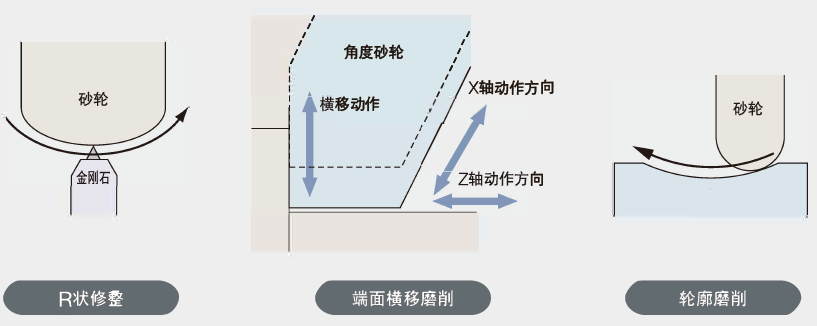

PFCII (轴移动反转补偿控制)的应用

能够减少下述动作中发生在R面顶端等部位的条痕(突起)。

OKUMA制高精密伺服和摩擦小的滑动导轨面

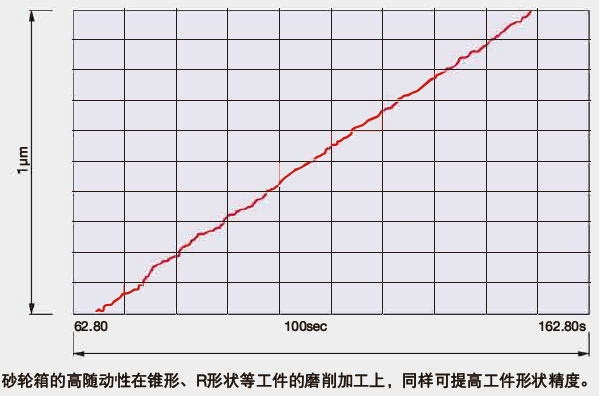

以下内容表明即使在100秒移动砂轮箱1μm的超低速指令下, 仍可完成无停顿进给的完美追踪。



进一步提高易使用性

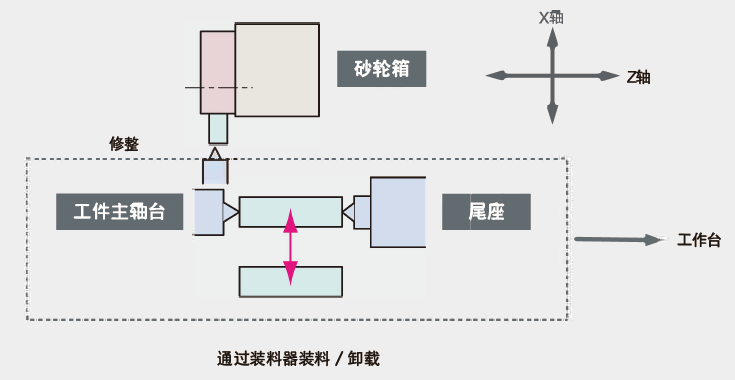

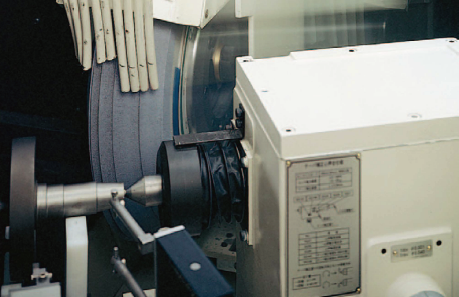

可进行工件装料/卸载中修整砂轮

由于X、Z砂轮箱可横移,在不移动工作台上的加工件的情况下,可在装料器实施装卸料的过程中完成修整,缩短了循环周期 。

操作性、快捷性



·减少工件、金刚石原点的按键操作次数



.与旧机型比较减少l:,.70%以上

·整体防护罩标准

.有效抑制冷却液的飞溅以及噪音, 营造安静舒适的工厂环境。

·配置手动锥度补偿功能的尾架

.可轻松调整伴随尾架移动所产生的锥度变化。

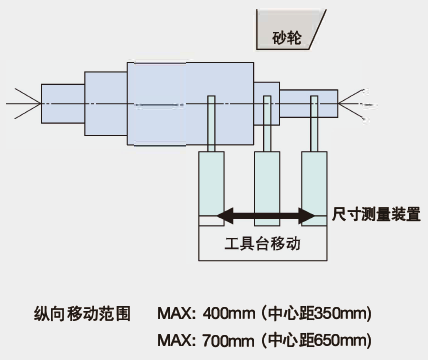

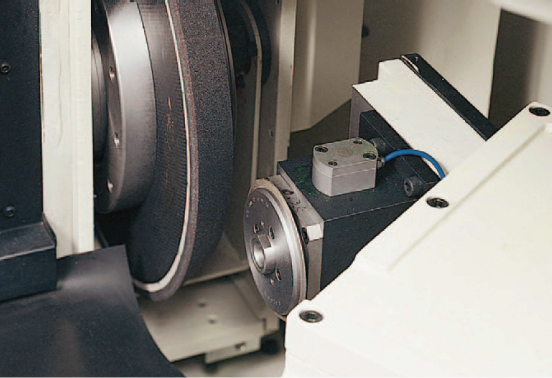

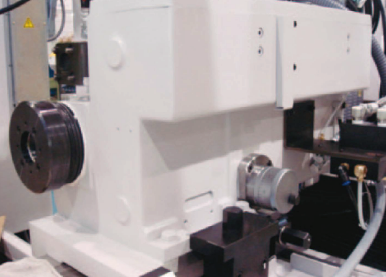

■NC床身工具台(特殊规格)

在砂轮横移型磨床的工作台近端纵向,设置具备NC定位功能的工具台, 并安装尺寸测噩装置后,可实现在任意位置上的直径测量。适用千多层工件加工时尺寸测量装置的运用。

配置I-GAP (特殊规格)

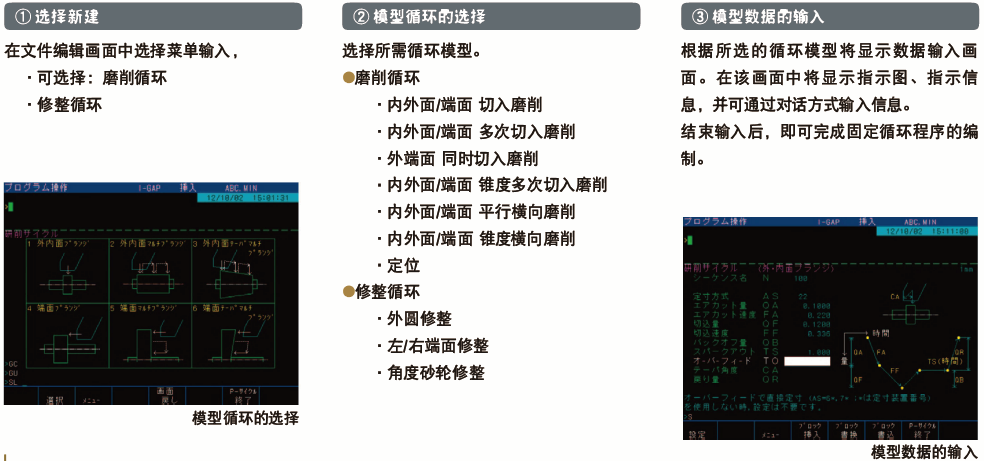

·模型循环功能



在菜单界面中选择所需固定循环,并按照指示图通过对话方式设定数据,即能简单实现固定循环程序的编制。

强力、高速加工

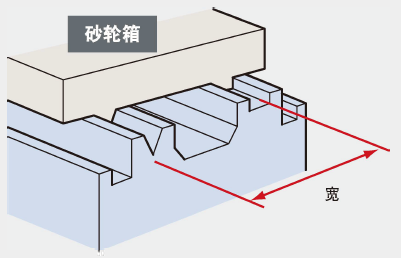

·宽大的V滑动导轨结构



重磨削时,宽V平导轨可充分支撑砂轮箱承受的磨削负载。

.砂轮箱电机功率

从标准7.5kW,根据工件要求最大可支持15kW。

.砂轮线速度

根据用户要求的循环周期,从标准45m/sec,到60m/sec,最高可支持120m/sec(砂轮直径为0405mm,使用砂轮为CBN砂轮)。

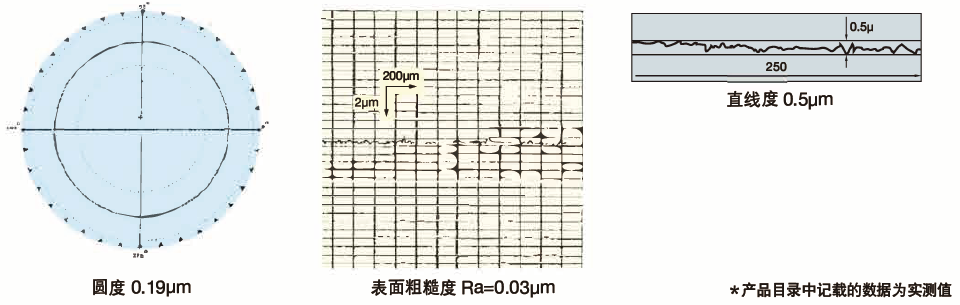

加工数据

自动化对应



对应装料器简单



因工件位置固定,为此对应装料器简单。

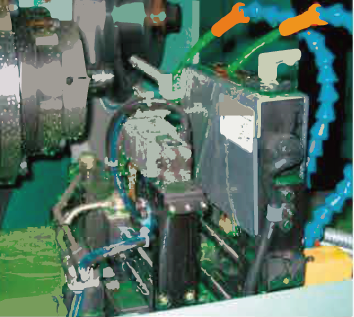

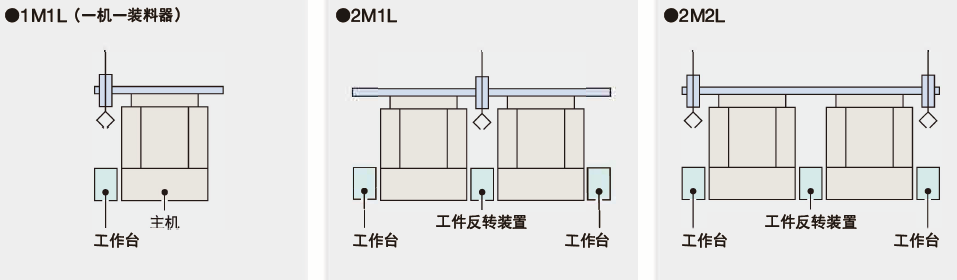

装料器安装示例

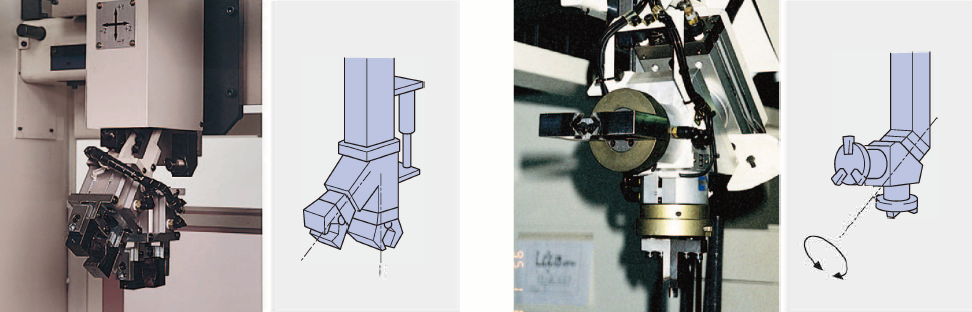

装料器夹钳



·摇摆式双卡爪



.适用千轴类工件加工

.工件直径065mm

.工件长度200mm

.工件重量3kgx2个



.回转旋转式双卡爪



·适用千卡盘类工件加工

.工件直径0120mm

.工件长度60mm

.工件重量3kgx2个

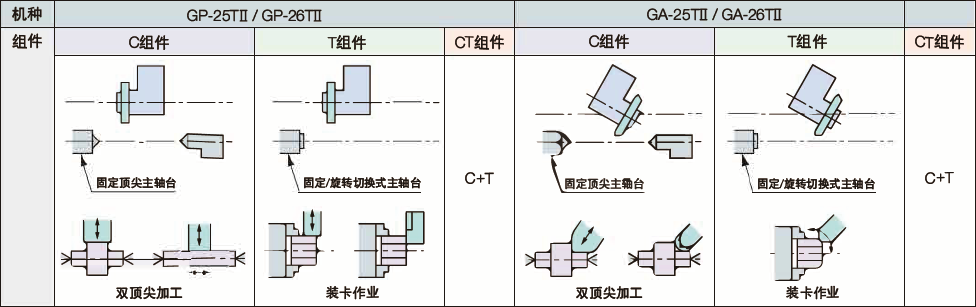

规格结构和作业内容

本机主要规格



·砂轮箱



.砂轮轴电机7.5kW

变频器驱动

.15kW(特殊规格)



·工件主轴台MT No.4



.固定主轴台

.固定/旋转切换式主轴台(MT No.5)

.装卡主轴台(MT No.6)



尾架 MT No.4



.行程50mm

.手动锥度补偿量00.08mm

.定压(超长行程)尾架

(MT No.5)行程170mm(特殊规格)



砂轮修整器



•安装工件主轴台后部

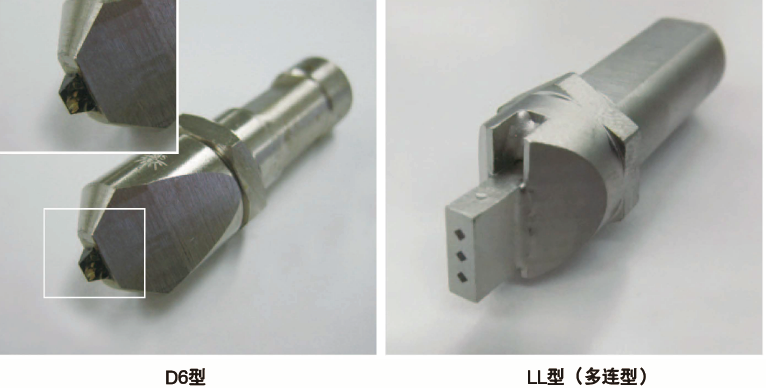

•金刚石刀具

单点D-5(特殊规格)

•D-6、LL型(多石型)、旋转修整器(特殊规格)



项目 单位 GP/A-25TII  GP/A-26Til
GP/A-25T!Ix350 GP/A-25T!Ix650 GP/A-26TIIx350 GP/A-26TIIx650
中心距 mm 350 650 350 650
台面上的回转范围 mm φ330
最大磨削直径 mm φ200
最大工件重量 双顶尖 kg  50
装卡 kgxmm  40x200
砂轮 外径X内径 mm  φ510xφ203.2  φ610xφ254
宽度 mm  75 (GP: 150 GA: 125)
转速变档数 无级
线速度 m/min  2,700
砂轮箱(X轴) 移动量 mm  415
快速进给速度 m/min  φ30
最小设定单位 mm  φ0.0001
鞍座(Z轴) 移动量 mm  GP: 515/GA: 650 GP: 815/GA: 950 GP: 515/GA: 650 GP: 815/GA: 950
快速进给速度 m/min  20
最小设定单位 mm  0.0001
主轴台 中心孔的锥度 MT.No.4
转速 min -1  650
转速变档数 无级
尾架 中心孔的锥度 MT.No.4
动作行程 mm  50 (80)
手动锥度调整量 mm  ±φ0.08
电机 砂轮轴用 kW  7.5 (11、15)
主轴用 kW  2
砂轮箱进给 kW  1.2
鞍座进给 kW  2
磨削液泵 kW  1.1
液压油泵 kW  0.4
砂轮轴润滑泵 kW  0.1
滑动面润滑泵 kW  0.02
箱容量 磨削液箱 Lit.  200 (300)
液压油箱 Lit.  20
砂轮轴润滑油箱 Lit.  20
砂轮轴润滑油箱 Lit.  4.2
机床重量 kg  4,800 5,000 5,000 5,200
控制装置 OSP-U2DG

主要特殊附件

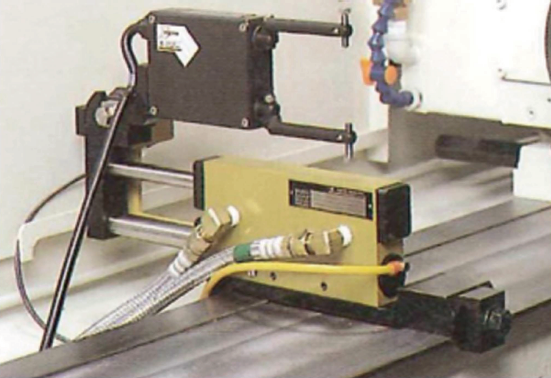

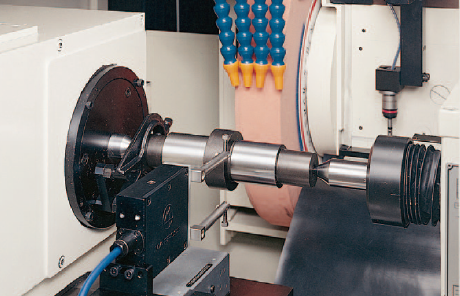

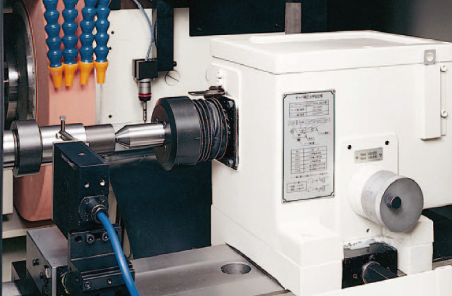

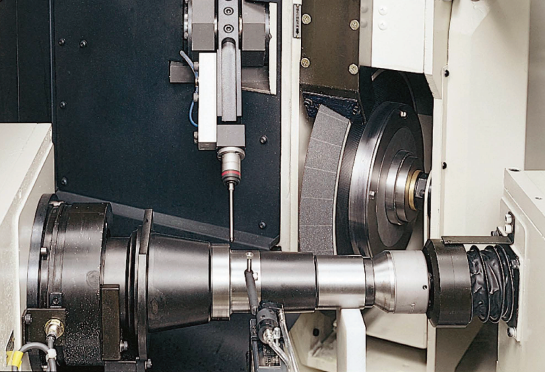

直接测量尺寸装置

作为机内测量装置, 负责加工过程中的工件外圆尺寸的管理。

金刚滚轮

批量生产或使用CBN砂轮时可选用

■NC定位器

补偿工件纵向基准位置的变量。

·定压尾架(超长行程)



工件长度发生变化时, 标准尾架必须移动尾架自身的位置以迎合工件, 但同样情况下加工多种长度的工件时, 该尾架配置可通过内置绝对值光栅尺确定、判别尾架轴的位置, 支持工件长度差100mm以内无需移动尾架而保持固定的支撑力。行程170mm。



·冷却液分离器



将磨屑排出机外。标准配置仅采用磁性分离器(铁素体磁铁),



但针对磁性较弱的SKD、SCM材料, 则同时使用过滤纸式或者强力型(稀土类)磁性分离器较有效。

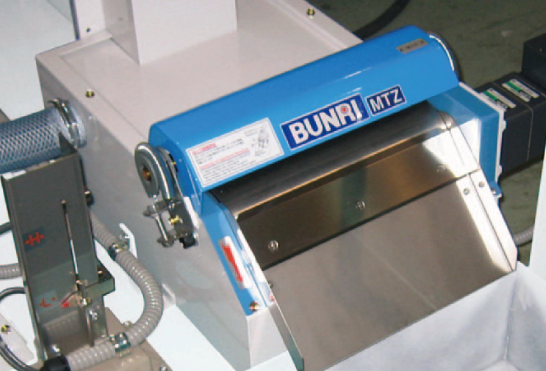

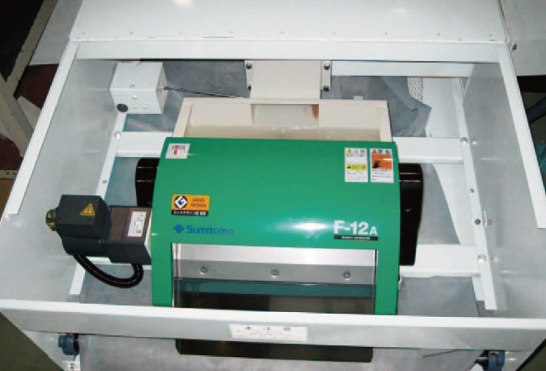

磁性分离器

磁性分离器/过滤纸式并用

.凸轮锁紧卡盘



凸轮形状的卡爪与工件的接触面较大, 属于卡紧力较强的卡爪, 甚至造成磨削负载的增加。

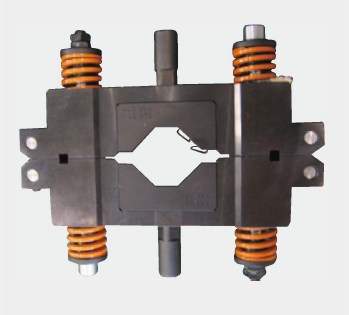

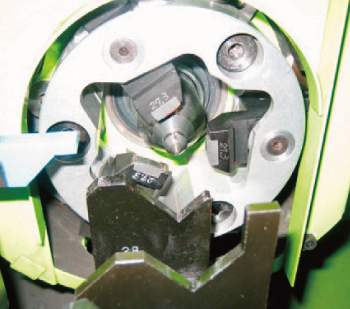

·钳爪卡盘(弹筒式)

通过V型块夹紧, 并利用弹簧力卡持固定。可灵活对应加工工件的直径差。

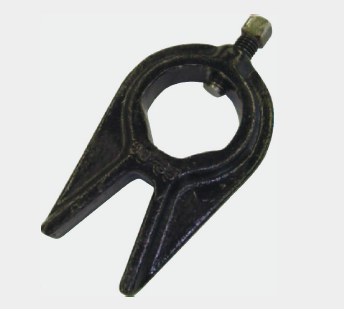

·压块(鸡心夹头)



用螺栓卡紧工件, 并用销子固定住V型部位后驱动。



(仅手动机对应)

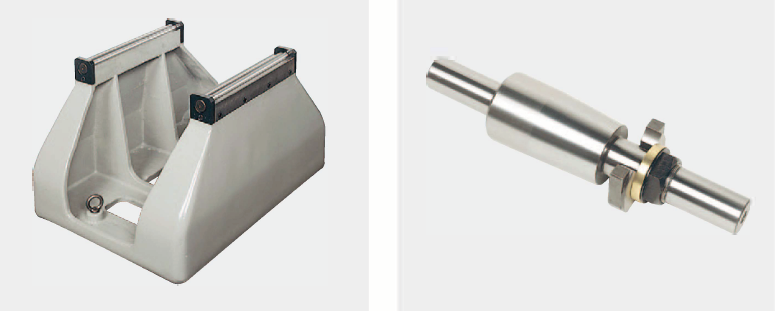

■砂轮平衡支架/平衡轴

组装砂轮、砂轮法兰盘和平衡轴, 然后在轨道上获得砂轮的静平衡。

■尺寸测量装置持续注水



该配置通过持续向尺寸测量装置注水, 将热位移控制到最小限度。



·修整器(金刚石刀具)

用千形状修整、批量加工等时可选用。

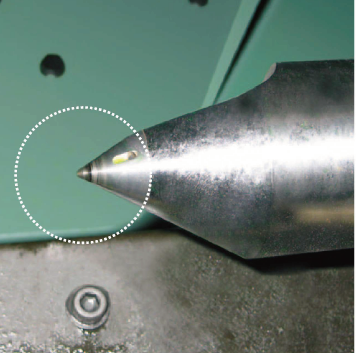

.带注油孔的顶尖



持续润滑, 控制顶尖和工件中心孔之间的磨耗及升温发热。

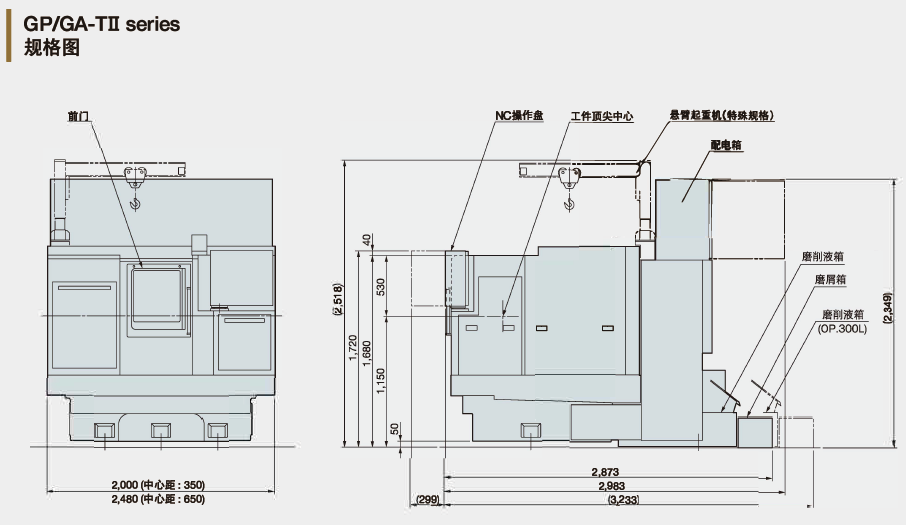

GP/GA-TII series 规格图
