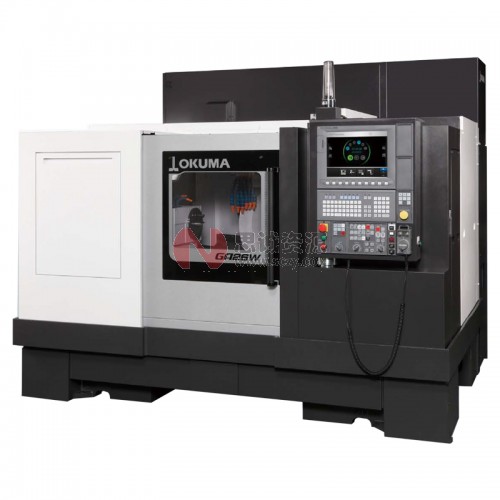

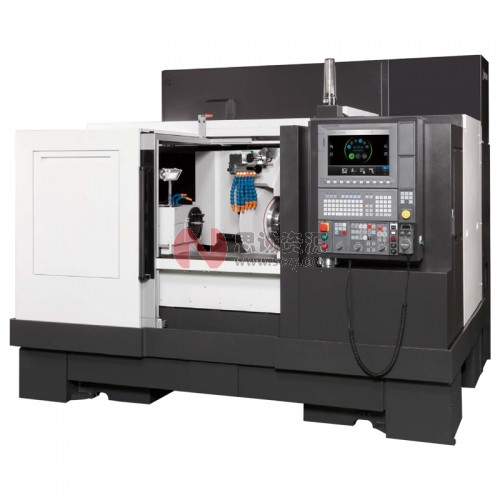

日本大隈_OKUMA CNC外圆磨床GP25W/GP26W/GA25W/GA26W
结构紧凑且可重磨削的磨床!
平形砂轮 系列
角度砂轮系列
提高精度和生产效率
对应重磨削 非等圆滑动轴承砂轮轴
快速进给速度 ø30m/min
装料/卸料中修整砂轮(配置机械手的机床)
提高可操作性
OSP-P300GA实现“简单操作”
NC尾架的自动中心距调整(特殊规格)
强力、高速加工
砂轮电机功率 MAX15kW(特殊规格)
宽大的V滑动导轨结构
砂轮线速度 60m/sec(特殊规格)
挑战制造极限兼备高精度加工和
高效率作业两大优势
采用砂轮横移构造,实现空间节省
砂轮横移构造与工作台横移构造相比,需要坚固的基础结构。OKUMA的高刚性技术可满足这些条件,以砂轮横移构造,实现了紧凑机身。
便利性卓越的设计,支持自动化操作
正面防护门上方开口,可应对各种机械手形式。此外,节省空间的设计在组建生产线时具有灵活性,有利于进一步实现自动化。
采用动压轴承结构,兼顾重磨削和高精度加工,加工时间缩短
动压结构的非等圆滑动轴承砂轮轴,通过砂轮轴旋转时产生的楔形油膜压力支撑砂轮轴。除了拥有重达1t的支撑力,还可将砂轮旋转精度控制在0.01μm以下,因此不仅能够完成重磨削,同时还能实现高精度磨削。另外,由于砂轮轴不接触金属,因
此原则上其性能可永久得到保持。
通过采用宽大的V平导轨,保持高加工效率
采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性,为7.5(特殊规格15)kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷,保持高加工效率。
机床各部位的技术 确保提高加工精度
将冷却液的影响控制到最小的接油盘结构及精心研磨的V平滑动面使其确保高随动性等,依靠机床各部位的每一项技术,实现加工精度的进一步提高。
顶级高速轴进给,缩短加工时间
其他无法赶超的高随动性结构实现X轴ø30m/min、Z轴20m/min的高速轴进给。
致力于缩短非磨削时间,提高加工效率。
●X轴快速进给:ø30m/min
●Z轴快速进给:20m/min
通过采用附带手动锥度补偿功能的尾架,减轻调整锥度变化的负担
在更换工装时,可轻松调整伴随尾架移动所产生锥度变化。
振刀控制功能 保持稳定的加工精度
机床采用了能够自动改变砂轮转速、控制再生型振刀的“振刀控制功能”。可长期保持稳定的加工精度。
省略加工准备功能
■尺寸
●大尺寸+NC工具台
在砂轮横移型磨床的工作台近端纵向,设置具备NC定位功能的工具台,并安装尺寸测量装置后,可实现在任意位置上的直径测量。适用于多层工件加工时尺寸测量装置的运用
■中心距
●NC尾架
工件长度变化时,虽然标准尾架必须移动尾架位置,但是也具备可不移动尾架,而用设置多种工件长度和支持压力NC来控制的规格。(工件长差最大100mm,支持压力100~500N)
■工件驱动
●钳爪卡盘(弹筒式)
通过V型块夹紧工件,并利用弹簧力夹持固定。可灵活对应加工工件的直径差。
●NC定位器
补偿工件长度方向的尺寸变化。
规格结构和作业内容
自动化对应(行架式NC机械手)
■对应机械手简单
因工件位置固定,为此对应机械手简单。
具备与本设备相同的OSP控制,用本设备的操作面板进行程序和参数操作。
■机械手手爪
■摇摆式
适用于轴类工件加工
●工件直径 ø65mm
●工件长度 200mm
●工件重量 3kgx2个
■转轴旋转式
适用于卡盘类工件加工
●工件直径 ø120mm
●工件长度 60mm
●工件重量 3kgx2个
主要特殊附件
■直接定寸装置
作为机内测量装置,负责加工过程中的工件外圆尺寸的管理。
■金刚滚轮
批量生产或使用CBN砂轮时可选用
■自动跟随式辅助防护罩
配合切削引起的砂轮直径减小,自动调节防护罩和切削液喷管的位置。
■砂轮自动隔断
防止操作人员接触到旋转中的砂轮
■冷却液分离器
用磁石收集磨屑并排出。将磨屑排出机外。标准配置仅采用磁性分离器(铁素体磁铁),
但针对磁性较弱的SKD、SCM材料,则同时使用过滤纸式或者强力型(稀土类)磁性分离器较有效。
■凸轮锁紧卡盘
凸轮形状的卡爪与工件的接触面较大,属于卡紧力较强的卡爪,甚至造成磨削负载的增加。
■自动压块
依靠单次操作便可轻松装卸的卡爪。
■压块(鸡心夹头)
用螺栓卡紧工件,并用销子固定住V型部位后驱动。
■砂轮平衡支架/平衡轴
组装砂轮、砂轮法兰盘和平衡轴,然后在轨道上获得砂轮的静平衡。
■定寸装置持续注水
该配置通过持续向尺寸测量装置注水,将热位移控制到最小限度。
■修整器(金刚石笔)
用于形状修整、批量加工等时可选用。
■带注油孔的顶尖
持续润滑,控制顶尖和工件中心孔之间的磨耗及升温发热。
机床规格
项目 | 单位 | GP/GA25W | GP/GA26W | |||
GP/GA25W×40 | GP/GA25W×65 | GP/GA26W×40 | GP/GA26W×65 | |||
中心距 | mm | 400 | 650 | 400 | 650 | |
台面上的回转范围 | mm | φ330 | ||||
最大磨削直径 | mm | φ200 | ||||
最大工件重量 | 双顶尖 | kg | 50 | |||
装夹 | kg×mm | 40×200 | ||||
砂轮 | 外径×内径 | mm | ø510×ø203.2 | ø610×ø254 | ||
宽度 | mm | 75(GP:150 GA:125) | ||||
转速变档数 | 无级 | |||||
线速度 | m/min | 2,700 | ||||
砂轮箱(X轴) | 移动量 | mm | 420 | |||
快速进给速度 | m/min | ø30 | ||||
最小设定单位 | mm | ø0.0001 | ||||
滑鞍(Z轴) | 移动量 | mm | GP:515/GA:650 | GP:815/GA:950 | GP:515/GA:650 | GP:815/GA:950 |
快速进给速度 | m/min | 20 | ||||
最小设定单位 | mm | 0.0001 | ||||
主轴台 | 中心孔的锥度 | MT No.4 | ||||
转速 | min-1 | 650 | ||||
转速变档数 | 无级 | |||||
尾架 | 中心孔的锥度 | MT No.4 | ||||
动作行程 | mm | 50(80) | ||||
手动锥度调整量 | mm | ±ø0.08 | ||||
电机 | 砂轮轴用 | kW | 7.5(15) | |||
主轴用 | kW | 2.2 | ||||
砂轮箱进给 | kW | 2.2 | ||||
滑鞍进给 | kW | 2.2 | ||||
磨削液泵 | kW | 1.1 | ||||
液压油泵 | kW | 1.5 | ||||
砂轮轴润滑泵 | kW | 0.075 | ||||
滑动面润滑泵 | kW | 0.017 | ||||
箱容量 | 磨削液箱 | L | 200(300) | |||
液压油箱 | L | 20 | ||||
砂轮轴润滑油箱 | L | 20 | ||||
砂轮轴润滑油箱 | L | 4.2 | ||||
机床重量 | kg | 5,300 | 5,800 | 5,300 | 5,800 | |
控制装置 | OSP-P300GA |
规格图、安装图
