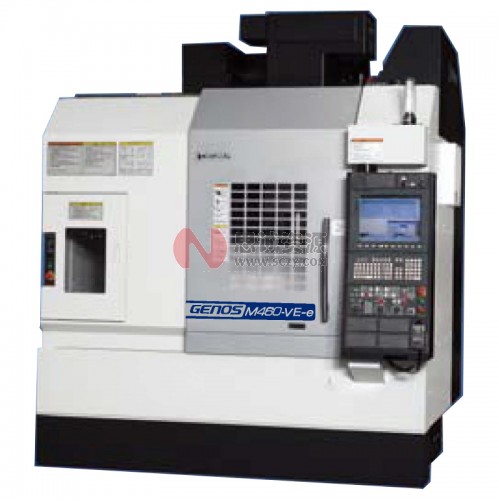

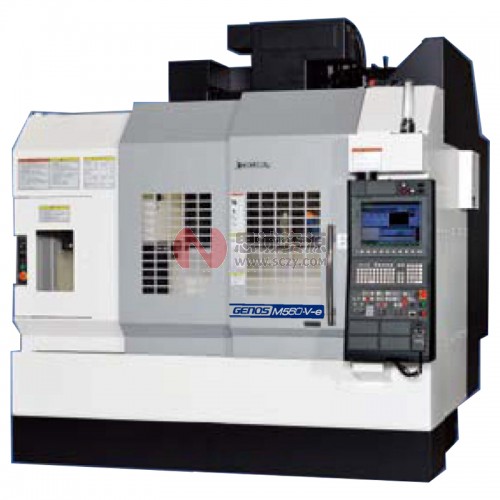

日本大隈_OKUMA立式中心加工机GENOS系列M460-VE-e/M560-V-e



日本大隈_OKUMA立式中心加工机GENOS系列M460-VE-e/M560-V-e

立式中心加工机

保证超乎预期的高品质、高刚性、高生产性和操控性便捷的加工。OKUMA长期致力於世界各加工厂的期待,并面临这一个挑战进而造就了高品质全球化机器“GENOS"。OKUMA的技术基因用在尖端制造上,使高品质、低成本的追求得以兼备。

超乎预期生产性的高刚性结构

·标准主轴8,000 min-1 规格
主轴转速:8,000 min- 1
主轴马力:11 /7.5 kW(1 0分/连续)
主轴扭力:198N·m
主轴孔:7/24锥度No.40

·广域主轴12,000/15,000 min一1 规格(特殊)
主轴转速:12,000/15,000 min-1
主轴马力:22/ 18.5 kW (10分/连续)
主轴扭力:199N·m
主轴孔:7/24锥度No.40

·无偏心中心式驱动

·高刚性龙门式结构

·三角肋骨',x',结构铸件

提供高品质的高速、高精度加工

热传导安定概念(Thermo-FriendlyConcept)J

接受加工中温度变化的新思维
通过独创的结构设计和热变位补正系统,可以把握加工精度的'ThermoFriendly Concept。
即使在室温温度变化的长时间生产运转期间,要求的零件尺寸精度仍能保持稳定。

·主轴轴承部位的散热处理

.热稳定性优异结构(TFC)

.对切削液和切屑的隔热处理
在热量传给机械之前将带有因加工产生热虽的切屑迅速排出。

非切削时间缩短35%

■ Hi-Cut Pro 功能(标准)

在零件加工时,对转角、圆弧等加工形状进行相对应的进给速度控制,以求保证加工形状的高精度并可缩短加工时间。

先进卓越的环保规格

客户所期待便捷的机械操作

舒适的操作环境

机台正面左侧可进行ATC装/卸。

.主轴头上装有手动刀具装/卸按钮。

机台需求空间8.0㎡(9.8㎡)

·左右两侧无需维护

·电源线、空气源、切屑处理等的维修集中於机器俊面

容易更换工件的工作台高度和操作上的贴近性

优异的操控性

.宽敝的拉门宽度   : 850 mm (1,323 mm)
.离工作台的距离   : 210 mm (215 mm)
.工作台高度    : 800 mm

切屑处理

最大190 L (230L)(有效100 L (120L)) 的大型切削液水箱  大型60 L (69 L)的切屑皿

切屑冲洗系统   切屑液装置

提供加工应用上的机电合一技术

加工导航

挑战高效益的加工条件
Machining Navi可以瞬间搜寻到最佳加工条件,实现高效率加工。

根据分析结果变更加工条件

进阶式程式对话功能

简单编辑

可以在加工顺序表中进行加工程序的新追加或修改。
依刀具单元可以任意设定每1个程序,并透过高度自由编辑功能的应用技巧,
同时在新追加工序时会自动设定推荐值。

透过简单操作的第一个工件加工功能

透过加工顺序表可直接运转。
一旦发现问题可以马上修正立即确认,提高了第一个工件加工的速度。

机械规格

机型 单位 GENOS M460-VE-e GENOS M560-V-e
行程 X轴(鞍座左/右) mm 762 1,050
Y 轴(工作台前/后) mm 460 560
Z 轴(主轴头上/下) mm 460
工作台面至主轴端面 mm 150-160
工作台 工作台尺寸 mm 1000x460 1300x560
地面至工作台上面的距离 mm 800
最大承载重量 kg 700 900
主轴 主轴转速 min-1 8,000 (12,000, 15,000)
主轴转速范围 无段变速
内孔锥度 7/24 锥度No. 40
轴承内径 mm φ70
进给速度 快速进给速度(X·Y·Z) m/min X-Y:40, Z:32
切削进给速度(X·Y·Z) m/min X-Y-Z: 32
马达 主轴马达(10分/连续) kw 11 /7.5 (22/18.5)
进给轴马达(X·Y·Z) kw X-Y-2: 4.0
ATC 刀柄型式 MAS BT40
拉钉型式 MAS 2
刀库容量 20 [32]
刀具最大直径(有邻接刀具时) mm φ90
刀具最大直径(无邻接刀具时) mm φ125
刀具最大长度 mm 300
刀具最大重量 kg 8
刀具最大力矩 N*m 7.8 [8 kg x 100 mm]
刀具选择方式 随机
机台尺寸 高度 mm 2,746
占地尺寸  长X宽 mm 2,200 X 2,805 2,510 X 3,100
重量 kg 6,500 7,700
控制装置 OSP-P300MA-e

标准规格、标准附件

项目 备注
主轴转速50-8,000 min一1 7/24 锥度No. 40, 11/7.5 kW [ 10分/连续]
快速进给速度 X-Y: 40 m/min, Z: 32 m/min
主轴头冷却装置 油冷机
空气滤清器(过滤器) 调压器
主轴头油气式润滑系统
主轴热变位补正(TAS-S)
环境热变位补正(TAS-C)
ATC 刀具更换装置 20把刀库
ATC 刀库闸门
卸刀单元
切削液供给系统*1 M460-VE-e: 切削液箱190 L(有效100 L), 250-W帮浦
M560-V-e: 切削液箱230 L信效120 L), 250-W帮浦
切削液喷嘴
吹屑装置 喷嘴式
基础座(附起重螺栓) 8个
3色状态指示灯 C 型(LED 信号灯)
工作照明灯 萤光灯
全罩式防护板金 附顶盖
锥孔清洁棒
操作用工具
工具箱
彩色液晶显示操作面板
脉冲手轮

特殊规格

规格 备注
#40 广域主轴50-12,000/50-15,000 min-1 22/18.5 kW [10 分/连续]
#50 广域主轴50-12,000 min-1 26/18.5 kW [10 分/连续](仅有M560-V-e)
两面拘束高速主轴 BIG-PLUs®*1 (主轴鼻端)
ATC 刀把数 32把
刀柄型号 CAT-40
拉钉特殊规格 MAS1 / JIS / CAT
NC 旋转工作台(A轴) 指定型号
安装NC 圆工作台的可能规格 包括附加1轴
机内切屑处理 螺旋式输送带(工作台左右各一)
机外切屑处理 提升式切屑输送带( 俊部右侧方排出)
切屑车(同上述规格适用)
通孔式主轴中心出水系统 1.5 MPa*2 7.0 MPa*2
主轴中心出气(吹屑装置) (主轴中心出水系统中内含)
油孔冷却装置 油路刀把
半乾式冷却装置
淋浴式冷却系统装置
工件清洗枪
刀具折损检出/自动刀具长度补正 采用接触式传感器
自动原点补正/自动量测 使用Renishaw (探测器)
自动门(正面操作门)
Machining Navi M-g
立柱加高 ‘+200mm(仅有M560-V-e)

ATC刀具尺寸图

GENOS M460-VE-e

工作台尺寸

加工范围

规格图

GENOS M560-V-e

工作台尺寸

加工范围

规格图.安装图
