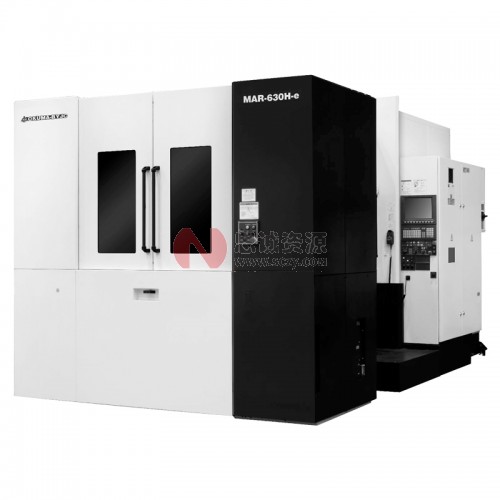

北一大隈 卧式加工中心 MAR-500H-e/630H-e



北一大隈 卧式加工中心 MAR-500H-e/630H-e

MAR-500H-e/630H-e
强力&高生产率高精度
MAR-H-e系列卧式加工中心广泛适用于汽车制造,机床制造,发电动力机械,模具等机械加工行业的应用,高速可靠的完成中小型箱体、阀体及各种复杂零件加工中的钻、铣、令望攻丝等工作。机床的各项性能及技术指标已达到国际—流水平,机床的优良品质完全可满足批置及大批量生产的机城制造各行各业的需要。

Speed(高速)

非切削时间缩短切削时间缩短
加速度O .SG (Hi-G控制) SUPER-NURBS (选件)
快速进给速度40m/min 最适合于3维模具加工
切削进给速度40m/min
ATC时间2.0秒(T-T)

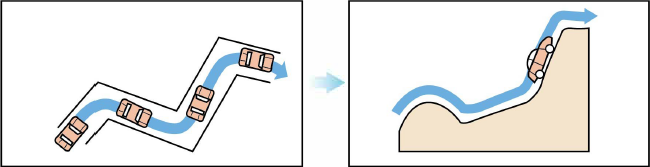

形状复原控制
.将连续直线指令复原为平滑的曲线形状

形状适应控制
.根据曲线形状进行相适应的速度控制

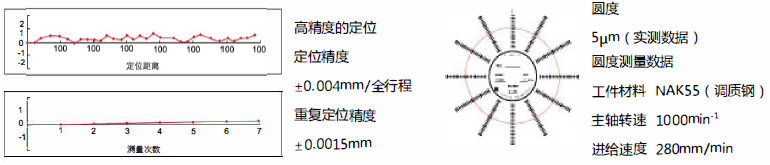

Accuracy(高精度)
定位精度为土0.004咖/全行程

Power&Productivity (强力&高生产率)

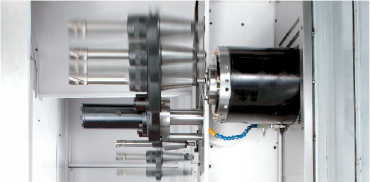

无可比拟的强力、高速电主轴

采用大功率VAC主轴电机

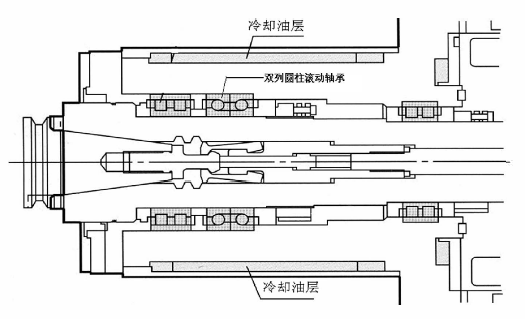

实现高速、强力切削,主轴轴承采用多列圆柱滚子轴承降低热源,防止热变形。
在切削加工时最大的热源就是高速旋转的机床主轴,因此在主轴密封上采用了双层结构以隔绝热量的传导,同时在双层结构的中间以循环油冷却。

主轴转速 50 ~ 5000r /min 50~6000r/min 50 ~ 12000r/min
最大扭矩 466N.M 606N.M 284N.M
主轴功率 20/15KW 30/22KW 37 /26KW

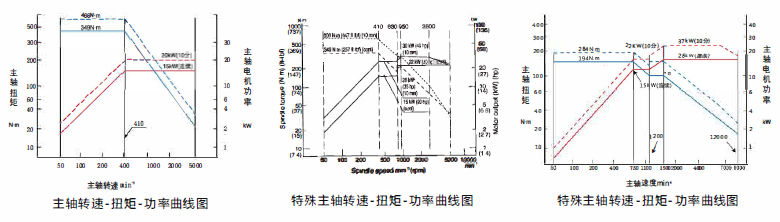

主轴扭矩、输出功率曲线图

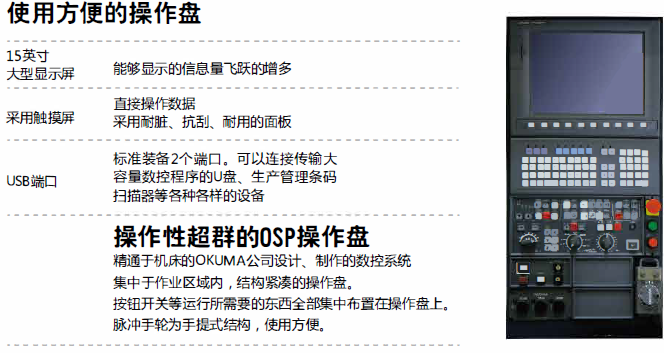

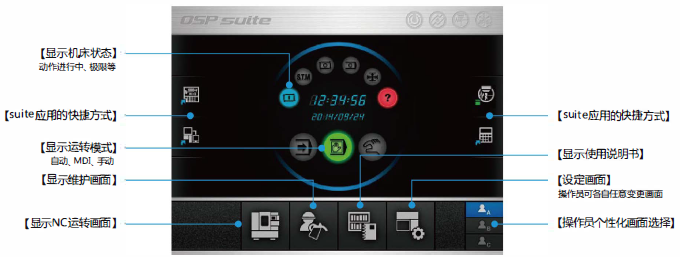

新时代智能化CNC OSP suite OSP-P300MA-e

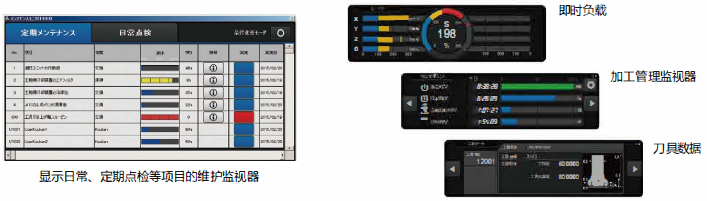

可视化、数字化加工现场的生产指示和工装信息加工和运转状况、机械维护信息等。新次元的操作实现了加工的智能化、高速化、制造的高效化。

suite 应用
OKUMA的智能化技术实现了加工现场信息的可视化、数字化,具备丰富的应用程序。支援先进的制造。

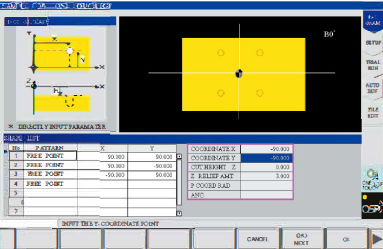

快乐对话超级版(选购件)

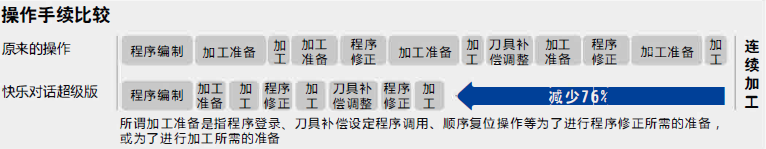

加工顺序表根据画面显示进行操作

· 在—个画面上显示现在的位置、模拟、加工准备表等,取消了模式转换使画面转换、光标移动等的操* 3E心工yINl'UTP人卫必TER作手续减少到最低程度

· 可以直接从加工顺序表进行程序编制、加工准备、运转等各种操作。

·即使不记得G/M码也能简便的进行操作。

机床规格

项目 单位 MAR-500H-e MAR-630H-e
移动量 X轴行程(立柱左右移动) mm 700 1,000
Y轴行程(主轴头上下移动) mm 800 800
Z轴行程(工作台前后移动) mm 700 810
从托板上面到主轴中心的距离 mm 50~850 50-850
从托板中心到主轴端面的距离 mm 150~850 200~1,010
工作台 操作面大小 mm 500x500 630 x630
最大承载重星 kg 800 1200
分度角度 1 1
最大承载工件尺寸 mm φ800 X 900 φ1000 X 900
主轴 主轴转速 r/min 50-5,000 50-5,000
主轴锥孔 NT.50 NT.50
主轴轴承内径 mm φ100 φ100
进给 快速进给速度(X,Y,Z) m/min 40 40
切削进给速度(X,Y,Z) mm/min 1-40,000 1-40,000
电机 主轴电机(10分钟/连续) kW 20/15 20/15
进给轴电机(X/Y/Z ) kW 4.6/5.2/4.6 4.6/5.2/4.6
工作台分度用电机 KW 2.2 2.7
冷却液电机 kW(最大流量) 0.4 (100L/min ) 0.4 (100L/min )
总电容量 KVA 45 45
A T C 刀柄类型 MAS403 BT50 MAS403 BT50
拉钉类型 MAS 2型 MAS 2型
刀具容纳把数 40 40
刀具最大直径(相邻) mm φ140 φ140
刀具最大直径(不相邻) mm φ240 φ240
刀具最大长度 mm 450 450
刀具最大重星 kg 25 25
刀具选择方式 随机记忆 随机记忆
尺寸 机床高度 mm 3,291 3,291
占地面积 mmxmm 3,180x 5,589 3,480 X 6,054
机床重量 kg 22,000 24,000
数控系统 OSP-P300MA-e
