钶锐锶K-540iH高速加工中心



钶锐锶K-540iH高速加工中心

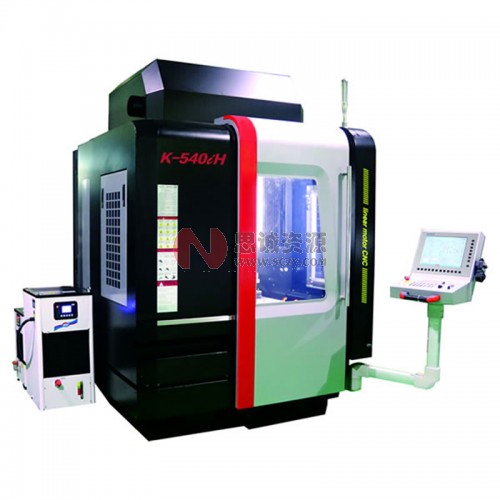

K-540iH 高速加工中心

项目 K540iH
机床部分标准规格
加工范围 X轴行程 500mm
Y轴行程 400mm
Z轴行程 200mm
工作台面到主轴端面的距离 116 - 316mm
工作台 工作台大小(X轴方向,Y轴方向) 500 x 400mm
台面最大承重 300kg(均一承重)
作业面形状 T槽 公称10 x 间隔100mm x 4个10
主轴 型式 气浮式电主轴
转速 60000RPM
主轴端(公称主轴号码) 一体式装刀机构(ER16-6)
主轴电动机 2.5KW
主轴最大夹持刀具直径 6mm
主轴最大夹持刀具长度 100mm
进给速度 快进速度X/Y/Z   60/60/60m/min(出机设定三轴为18m/min)
切削进给速度X/Y/Z 1-60,000mm/min
最大加速度 0.6g/0.7g/1.0g
精度 定位精度 ≤0.003mm
重复定位精度 ≤0.002mm
所需动力源 气压源 6.5Kgf/cm²
电压源 3x380,8KvA
机床尺寸 占地面积 3682 x 3734 x 2635mm
机床重量 4500kg

采用人造一体式矿物铸件床身,具有最佳的减振性能。

龙门式结构:加工更加稳定,确保机台的动态刚性。

采购三轴直线电机驱动:直线电机采用独有的内部冷却结构,极大降低 因热传导影响机床加工性能的影响。相比滚珠丝杆构造的电机,直线电机移动速度和定位精度方面具有更大的优势。减少机械接触,确保长期稳定的加工。采购三轴光栅尺,实现全闭环伺服控制。

采购HSK-E40高转数60000气浮主轴及超精密导轨,确保加工精度及长久的稳定性。

主要针对微小刀径,纳米级镜面加工,适用于光学、汽配、精密端子、LED封装、航天航空、医疗、液态硅胶模具等领域。
