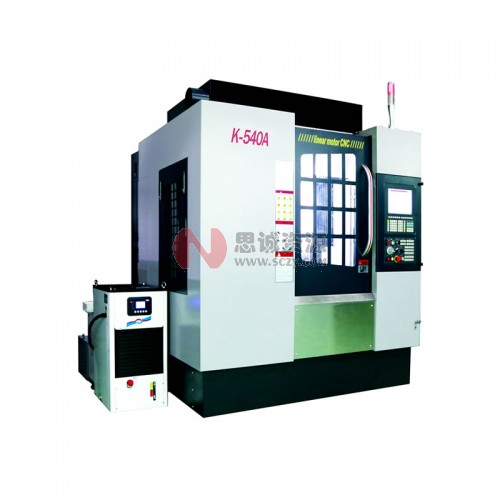

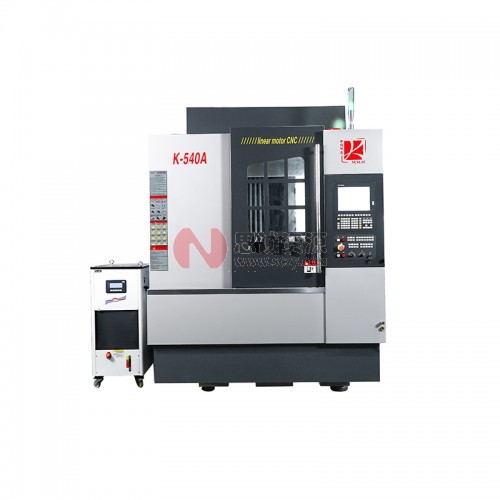

K-540A 立式加工中心

项目Project K-540A
机床部分标准规格The part standard specification of machine
加工范围 X轴行程X-axis travel 500mm
Range of work Y轴行程Y-axis travel 400mm
  Z轴行程Z-axis travel 230mm
  工作台面到主轴端面的距离Spindle nose to table surface 180 - 410mm
工作台 工作台大小(X轴方面,Y轴方向)Table size 500 x 400mm
Worktable 台面最大承重Max. table load 300kg(均一承重uniform bearing)
  作业面形状Table shape T槽T-slot公称10 x 间隔100mm x 4个10
主轴 型式Type 内藏式主轴
Spindle 转速Spindle speed 30000rpm
  主轴端(公称主轴号码)Spindle end 1/10锥度HSK E40
  主轴电动机 Spindle motor 11kw
  主轴最大夹持刀具直径Maximum clamping diameter of spindle 16mm
进给速度 快进速度X/Y/Z  X/Y/Z axis rapid speed 60/60/60m/min(出机设定为18m/min)
Feed rate 切削进给速度X/Y/Z feed of cutting 1-30,000mm/min
  最大加速度Max. acceleration 0.4g/0.6g/1.0g
换刀装置 刀柄类型Tool handle type HSK E40
Tool holder magazine 刀库刀位数Tool holder magazine capacity 20 tools
  刀具最大直径Max. tool diameter 65mm(满刀)
  邻空刀Adjacent cutter 125mm
  刀具最大长度Max. tool length 140mm
  刀具选择方式 Tool selection ways 随机就近Stochastic approximation
  刀具最大重量Max. tool weight 20刀位4kg/把
  换刀时间(刀具至刀具)Tool changing time 20刀位:1.55秒 20Tools:1.55sec.
精度 轴双向定位精度Positioning precision ≤0.005
Accuracy 轴双向定位反复性Repeating positioning precision ≤0.003
所需动力源 气压源Air pressure 6Kgf/cm²
Power source required 电压源Voltage pressure 3x380,8KvA
机床尺寸 占地面积Machine size 2430 x 2012 x 2510mm
Machine size 机床重量Machine weight 4900kg

是430A的行程加长版,采用天然大理石床身:天然大理石经长期天然失效,组织结构均匀,线膨胀系数极小,不变形,稳定性好,使用寿命长;不导电,无静电,具备良好的刚性。

龙门式结构:加工更加稳定,确保机台的动态刚性。

采购三轴直线电机驱动:直线电机采用独有的内部冷却结构,极大降低 因热传导影响机床加工性能的影响。相比滚珠丝杆构造的电机,直线电机移动速度和定位精度方面具有更大的优势。减少机械接触,确保长期稳定的加工。采购三轴光栅尺,实现全闭环伺服控制。
