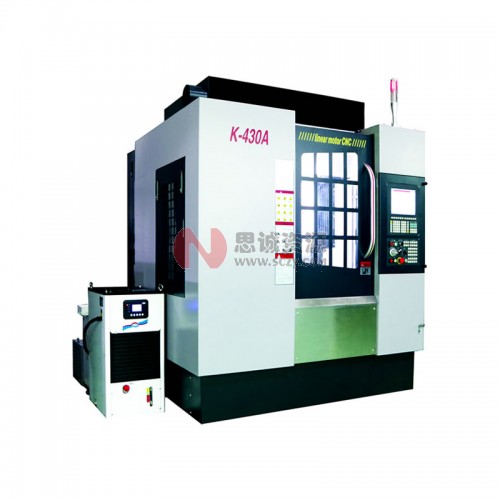

钶锐锶K-430A立式加工中心



钶锐锶K-430A立式加工中心

K-430A立式加工中心

  • 服  务:由 思诚资源 发货,并提供发票及售后服务

项目Project K430A
机床部分标准规格The part standard specification of machine
加工范围 X轴行程X-axis travel 350mm
Range of work Y轴行程Y-axis travel 400mm
  Z轴行程Z-axis travel 230mm
  工作台面到主轴端面的距离Spindle nose to table surface 180 - 410mm
工作台 工作台大小(X轴方面,Y轴方向)Table size 500 x 400mm
Worktable 台面最大承重Max. table load 300kg(均一承重uniform bearing)
  作业面形状Table shape T槽T-slot公称10 x 间隔100mm x 4个10
主轴 型式Type 内藏式主轴
Spindle 转速Spindle speed 30000rpm
  主轴端(公称主轴号码)Spindle end 7/24锥度BBT 30/1/10锥度HSK-E40
  主轴电动机 Spindle motor 7.5kw/11KW
  主轴最大夹持刀具直径Maximum clamping diameter of spindle 16mm
进给速度 快进速度X/Y/Z  X/Y/Z axis rapid speed 60/60/60m/min
Feed rate 切削进给速度X/Y/Z feed of cutting 1-30,000min
  最大加速度Max. acceleration 1.4g
换刀装置 刀柄类型Tool handle type BBT 30/HSK-E40
Tool holder magazine 刀库刀位数Tool holder magazine capacity 20 tools
  刀具最大直径Max. tool diameter 德大:55mm(满刀) 北钜:65mm(满刀)
  邻空刀Adjacent cutter 150mm 125mm
  刀具最大长度Max. tool length 140m
  刀具选择方式 Tool selection ways 随机就近Stochastic approximation
  刀具最大重量Max. tool weight 20刀位4kg/把
  换刀时间(刀具至刀具)Tool changing time 20刀位:1.53秒 20Tools:1.55sec.
精度 轴双向定位精度Positioning precision ≤0.005mm
Accuracy 轴双向定位反复性Repeating positioning precision ≤0.003mm
所需动力源 气压源Air pressure 6Kgf/cm²
Power source required 电压源Voltage pressure 3x380,8KvA
机床尺寸 占地面积Machine size 2310 x 2012 x 2445mm
Machine size 机床重量Machine weight 4800kg

采用天然大理石床身:天然大理石经长期天然失效,组织结构均匀,线膨胀系数极小,不变形,稳定性好,使用寿命长;不导电,无静电,具备良好的刚性。

龙门式结构:加工更加稳定,确保机台的动态刚性。

采购三轴直线电机驱动:直线电机采用独有的内部冷却结构,极大降低 因热传导影响机床加工性能的影响。相比滚珠丝杆构造的电机,直线电机移动速度和定位精度方面具有更大的优势。减少机械接触,确保长期稳定的加工。采购三轴光栅尺,实现全闭环伺服控制。
