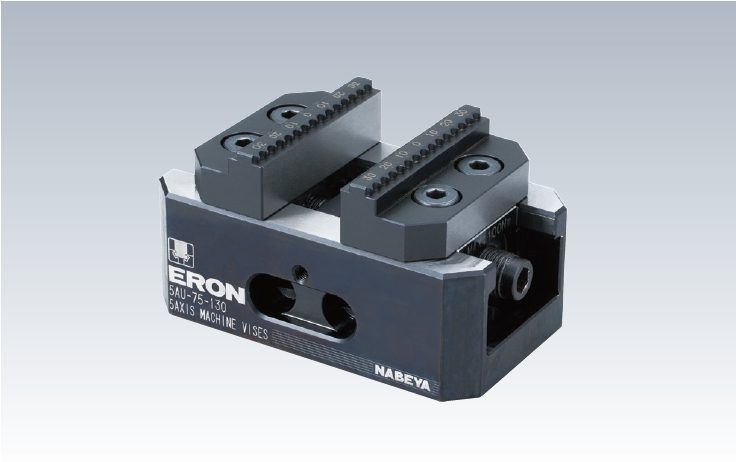

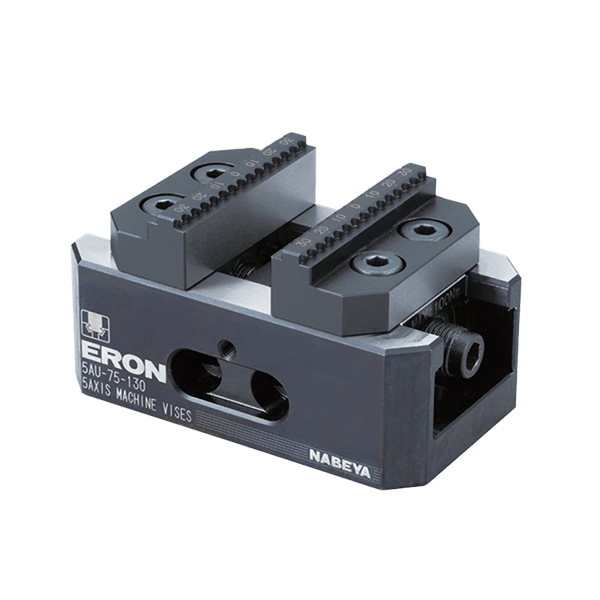

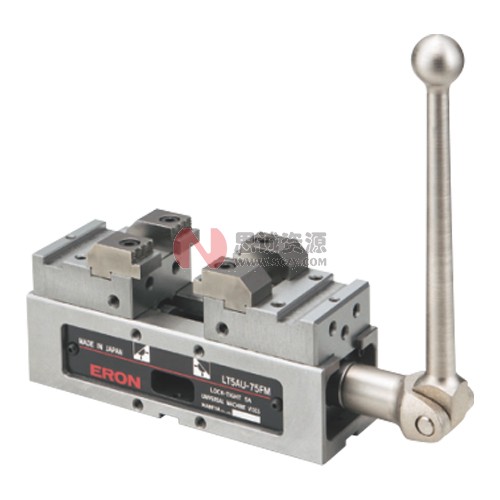

自营ERON-NABEYA雅朗五轴平口钳 5AU-75

通过紧凑・有效夹紧等确实的提高生产性

通过紧凑・有效夹紧等确实的提高生产性

附属品 5AU75-GB
定位块5AUGB14-14（2个1组）

特　长

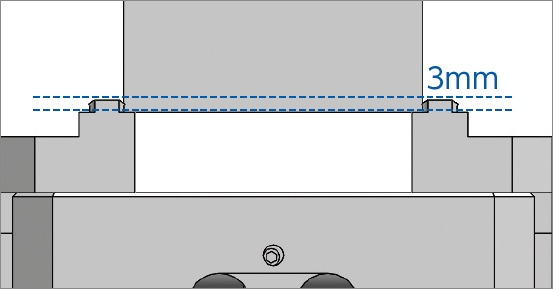

●齿状钳口可强力抓紧工件。
●改变钳口朝向可延长钳口长度。
●可始终在平口钳中心位置夹紧工件，节省更换工件以及编程工时。（重复中心装夹精度为±0.02）。
●与机床间的定位，有5AU75-P的敲钉式与、5AU75-GB的定位块式两种方式。

规 格

订单号	HO.	定位方式	全長	标准定位块宽度	扳手扭力 N・m	夹紧力 kN	质量 kg
147777	5AU75-130P	敲钉	130	-	100	20	3.3
147778	5AU75-170P	敲钉	170	-	100	20	Q
147779	5AU75-130GB	定位块	130	1Q	100	20	3.3
147780	5AU75-170GB	定位块	170	1Q	100	20	Q

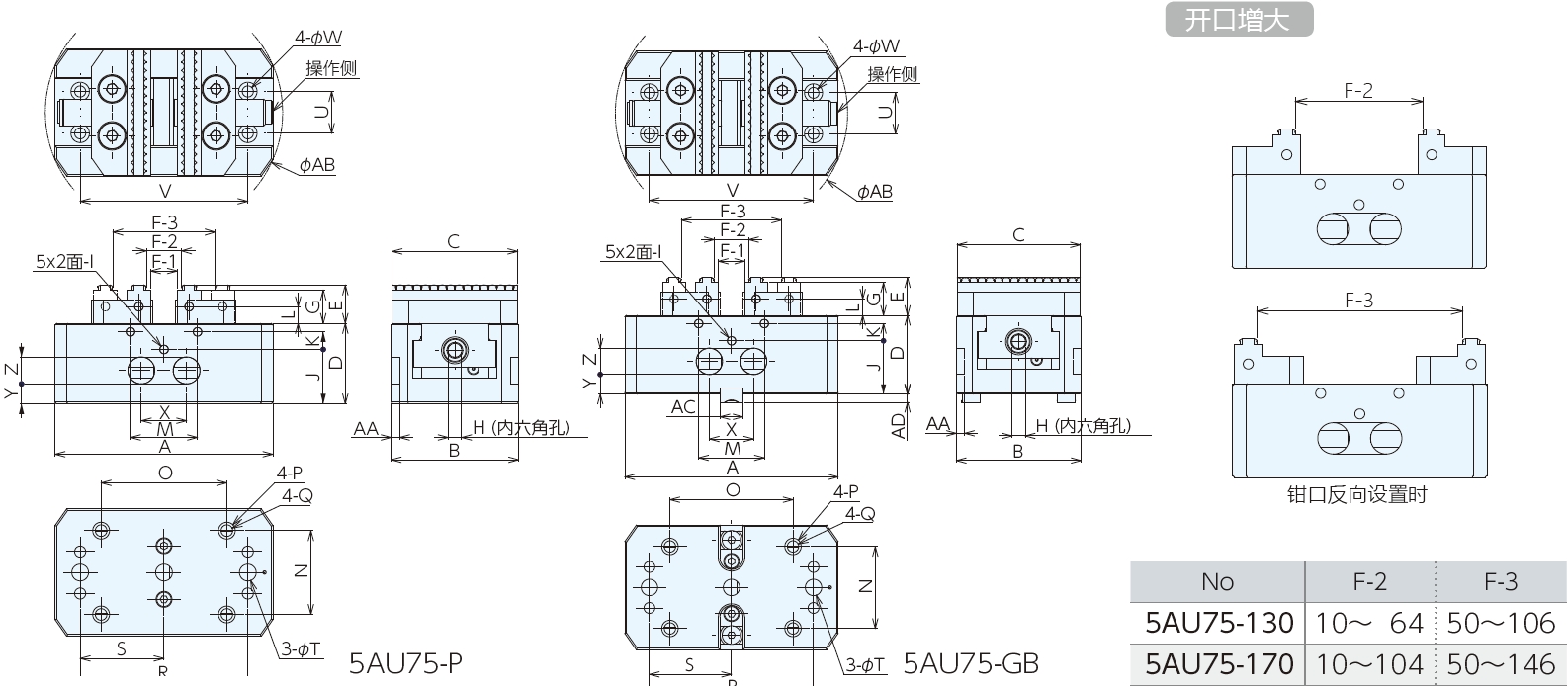

HO.	A	B	C	D	E	F-1	F-2	F-3	G	H	I	J	K	L	M	H
5AU75-130P	130	76	75	Q8	23	5~59	10~  6Q	50~106	20	8	M6	32.5	10.5	10	Q0	50
5AU75-170P	170	76	75	Q8	23	5~99	10~10Q	50~1Q6	20	8	M6	32.5	10.5	10	Q5	50
5AU75-130GB	130	76	75	Q8	23	5~59	10~  6Q	50~106	20	8	M6	32.5	10.5	10	Q0	50
5AU75-170GB	170	76	75	Q8	23	5~99	10~10Q	50~1Q6	20	8	M6	32.5	10.5	10	Q5	50

HO.	O	P	Q	R±0.015	S±0.015	T H8	U	V	W	X	Y	Z	AA	AB	AC h7	AD
5AU75-130P	75	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	1Q2	-	-
5AU75-170P	125	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	179	-	-
5AU75-130GB	75	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	1Q2	1Q	5
5AU75-170GB	125	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	179	1Q	5

5AU75安装

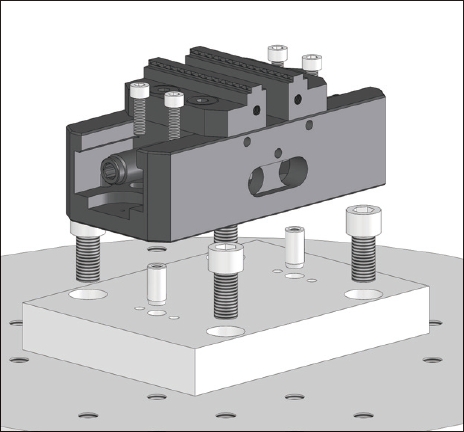

机床托盘有定位圆孔时，请另外制作专用安装托盘。（本公司承制该托盘）

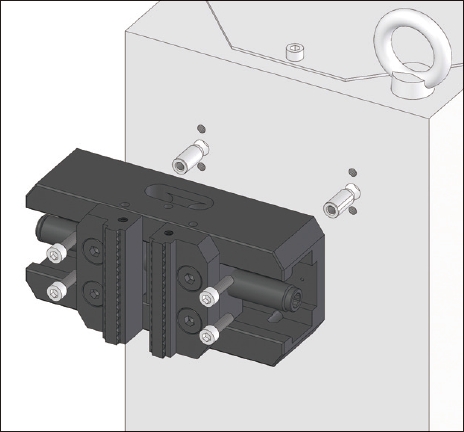

 与治具托盘直接安装时，请根据平口钳定位用空的位置在托盘侧相应位置进行加工。（共4处位置）

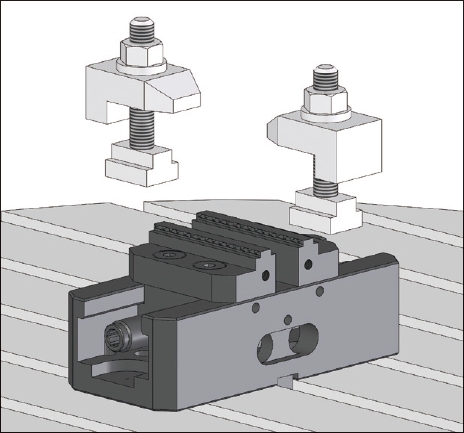

机床托盘为T型槽托盘时，请使用定位块定位与安装固定。

※安装加工尺寸请参照本公司网站相关资料，或联系本公司营业人员。

■5AU75用选配

敲钉

内六角螺钉

安装压板

手柄

自切式钳口

规　格

名称	订单号	NO.	备注
敲钉	136827	PKR10020A	$10×20
内六角螺钉	938084	SKS06020	M6×20
安装压板	997234	BCS14Q1	T型槽14㎜用 : 2个一组
手柄	131910	5AU-8HW176	插入式内六角接口8
自切式钳口	148745	5AU75-SCJ-S	材质S45C   2片枚1組
自切式钳口	148746	5AU75-SCJ-A	材质A5052   2片枚1組

■5轴加工机用平口钳的优势！

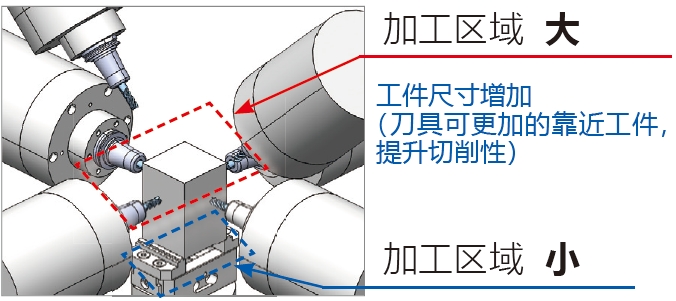

① 工件的抬高，使得可加工区域增多！

② 工件耗材降低 = 大量减少加工耗材费用！

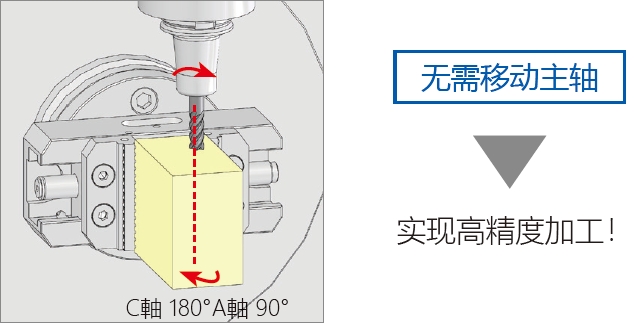

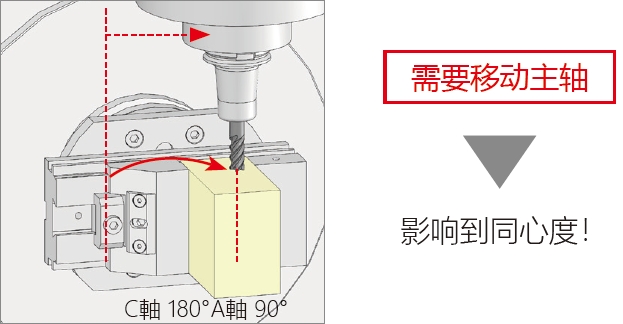

③ 反转加工時，主轴也无需移动， 可进行高精度加工并且减少坐标设定！

●使用平口钳时

●使用5轴平口钳时
