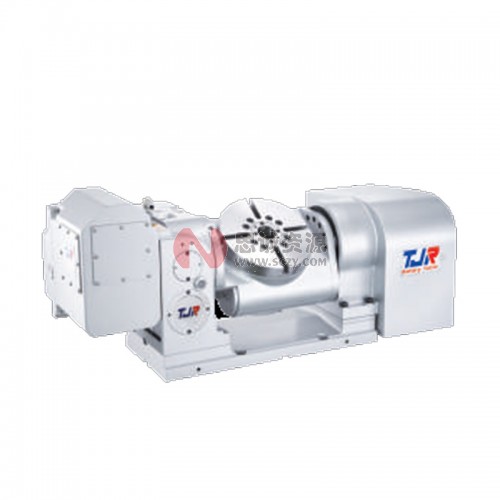

潭佳TJR_FAR系列FAR-210/210B/210L数控分度盘、回转工作台、CNC第四轴



潭佳TJR_FAR系列FAR-210/210B/210L数控分度盘、回转工作台、CNC第四轴

双臂式双轴(五轴)强力型气刹

FAR系列

双臂式:双轴(五轴)强力型气刹

FAR-210/210B/210L

三大优势:

①倾斜轴与旋转轴皆采用径轴向轴承

②重负载的倾斜轴采用日本制蜗轮蜗杆(标配)耐磨且可提高倾斜轴精度。

③倾斜轴:可改油刹(选配)

精度检验标准:日本JIS

型号 单位 FAR-125/125B FAR-170A(缩短型) FAR-170(标准)/FAR-170B(背后式)
盘面直径 mm Ø210 Ø210 Ø210
盘面中心孔直径 mm Ø67 Ø67 Ø67
心轴套内孔直径 mm Ø40H7 Ø40H7 Ø40H7
中心孔贯穿直径 mm Ø40 Ø40 Ø40
盘面高度(水平使用) mm 270 270 270
盘面T型槽宽度 mm 12H7 12H7 12H7
底部导键宽度 mm 18h7 18h7 18h7
旋转轴 倾斜轴±100° 旋转轴 倾斜轴±100° 旋转轴 倾斜轴±100°
最小设定角度 deg. 0.001 0.001 0.001 0.001 0.001 0.001
分割精度 sec. 20 50(加装ECN-225圆光栅则30秒) 20 50(不可加装圆光栅) 20 50(加装ECN-225圆光栅则30秒)
重复精度 sec. 4 8 4 8 4 8
锁紧方式(使用压力:气压) kg/cm2 气压6 气压6/油压25(选配) 气压6 气压6/油压25(选配) 气压6 气压6/油压25(选配)
锁紧扭矩 kg-m 气压31 气压31/油压35 气压31 气压31/油压35 气压31 气压31/油压35
伺服马达型式 FANUC 锥轴/直轴 a4s/ß8is a8i/a12is/ß12is a4s/ß8is a8i/a12is/ß12is a4s/ß8is a8i/a12is/ß12is
三菱 锥轴(台)    直轴(陆) HF-45 / 104 HF-104 HF-45 / 104 HF-104 HF-45 / 104 HF-104
减速比 - 1:90 1:90 1:90 1:90 1:90 1:90
盘面最大转速(以Fanuc a电机计算) r.p.m 33.3 33.3 33.3 33.3 33.3 25
容许负载惯性容量(水平使用时) kg.cm.sec2 4.13 4.13 4.13
容许工作荷重 0°水平 kg 75 75 75
0°~90°倾斜 kg 50 50 50
容许负载(转盘夹紧时) F kgf 750 750 750
FxL kgf.m 31(气)/35(油) 31(气)/35(油) 31(气)/35(油)
FxL kgf.m 31 31 31
容许切削扭矩 kg.m 18/ 18 18
转台重量(不含马达)  kg 153 163 156

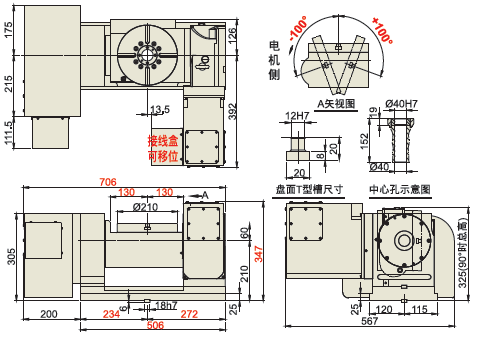

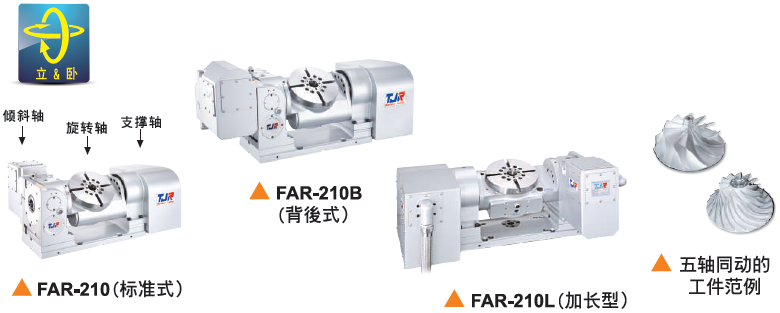

FAR-210(标准式)

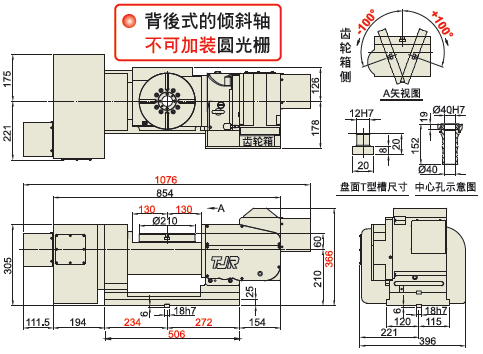

FAR-210B(背后式)

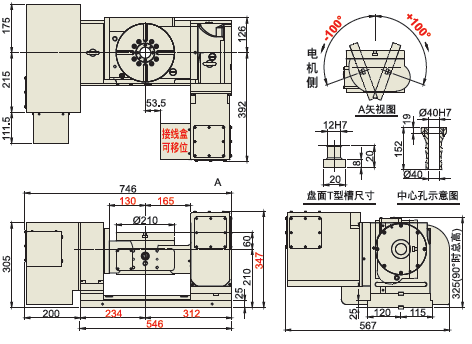

FAR-210L(加长型)
