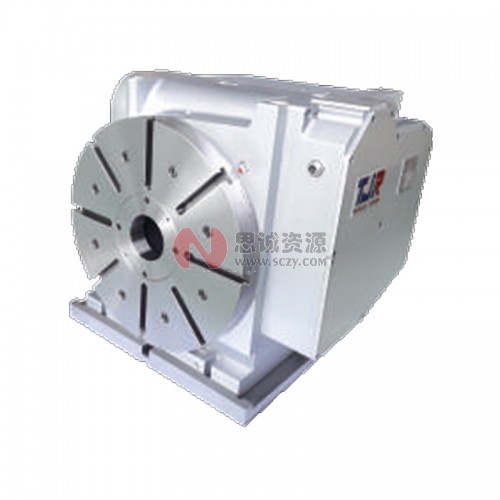

数控分度盘、回转工作台、CNC第四轴
潭佳 TJR数控0.001º（千分之一度）分度盘

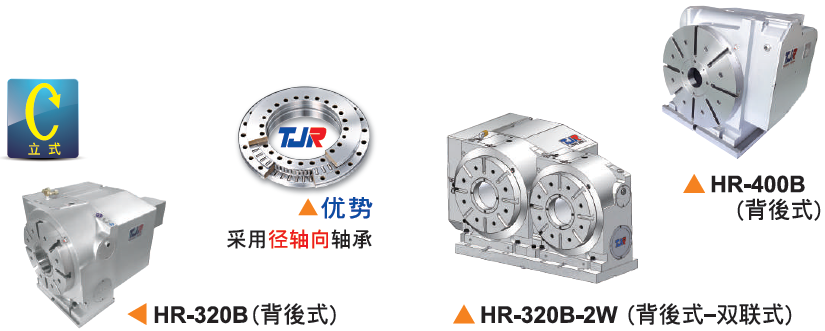

HR系列（油刹-马达后置式）
HR-320B/320B-2W/400B
精度检验标准：日本JIS
| 型号 | 单位 | HR-320B | HR-320B-2W | HR-400B | ||
| 盘面直径 | mm | Ø 320 | Ø 320 | Ø 400 | ||
| 盘面中心孔直径 | mm | Ø 150 | Ø 150 | Ø 150 | ||
| 心轴套内孔直径 | mm | Ø 120H7 | Ø 120H7 | Ø 120H7 | ||
| 中心孔贯穿直径 | mm | 大孔径 Ø120x217深 | 大孔径 Ø120x217深 | 大孔径 Ø120x220深 | ||
| 中心高度（立式使用） | mm | 255 | 270 | 255 | ||
| 底部到盘面高度（卧式使用） | mm | - | - | - | ||
| 双盘面中心距 | mm | - | 400 | - | ||
| 盘面T型槽宽度 | mm | 14H7 | 14H7 | 14H7 | ||
| 底部导键宽度 | mm | 18h7 | 18h7 | 18h7 | ||
| 最小设定角度 | deg. | 0.001 | 0.001 | 0.001 | ||
| 分割精度 | sec. | 15 | 15 | 15 | ||
| 重复精度 | sec. | 4 | 4 | 4 | ||
| 锁紧方式（使用压力：油压） | kg/cm2 | 35 | 35 | 35 | ||
| 锁紧扭矩 | kg-m | 115 | 115 | 200 | ||
| 伺服马达型号 | FANUC | 直轴不带键 | a12i / ß22is | a12i / ß22is | a12i / ß22is | |
| 三菱 | 直轴不带键 | HF-204 | HF-204 | HF-204 | ||
| 减速比 | - | 1：150 | 1：150 | 1：120 | ||
| 盘面最大转速(以Fanuc a电机计算） | r.p.m | 20 | 20 | 25 | ||
| 容许负载惯性容量(卧置使用时） | kg.cm.sec2 | - | - | - | ||
| 容许工作荷重 | 立式 | kg | 150 | 150 | 200 | |
| 使用尾座 | kg | 350 | 350 | 500 | ||
| 卧式 | kg | - | - | - | ||
| 容许负载 | F | kgf | 3000 | 3000 | 4000 | |
| FxL | kgf.m | 300 | 300 | 400 | ||
| (转盘夹紧时） | FxL | kgf.m | 115 | 115 | 200 | |
| 容许切削扭矩 | kg.m | 80 | 80 | 170 | ||
| 转台重量（不含马达） | kg | - | - | 281 | ||
