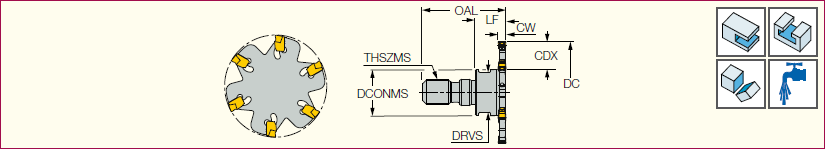

FLEXFIT模块螺纹连接式小直径开槽、切槽刀
| 型号 | DC | CW | CDX | DCONMS | THSZMS | LF | OAL | DRVS(1) |
| DGSM 16-2-M06-3Z-JHP | 16.00 | 2.00 | 2.20 | 9.80 | M06 | 12.00 | 29.50 | 8.0 |
| DGSM 16-3-M06-3Z-JHP | 16.00 | 3.00 | 2.20 | 9.80 | M06 | 12.00 | 29.50 | 8.0 |
| DGSM 18-2-M06-3Z-JHP | 18.00 | 2.00 | 3.20 | 9.80 | M06 | 12.00 | 29.50 | 8.0 |
| DGSM 18-3-M06-3Z-JHP | 18.00 | 3.00 | 3.20 | 9.80 | M06 | 12.00 | 29.50 | 8.0 |
| DGSM 22-2-M08-3Z-JHP | 22.00 | 2.00 | 4.80 | 13.00 | M08 | 12.00 | 29.50 | 9.6 |
| DGSM 22-3-M08-3Z-JHP | 22.00 | 3.00 | 4.80 | 13.00 | M08 | 12.00 | 29.50 | 9.6 |
* 刀片：DGM-V
（1）扳手开口尺寸
DGSM-MM-JHP

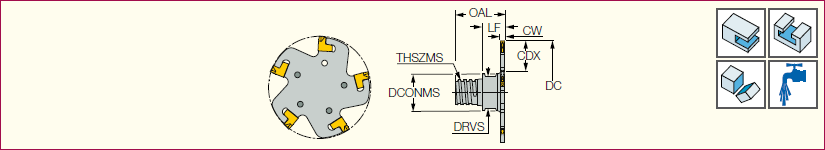

变形金刚（MULTI-MASTER）模块螺纹连接式小直径开槽、切槽刀
| 型号 | DC | CW | CDX | DCONMS | THSZMS | LF | OAL | DRVS(1) |
| DGSM 16-2-M06-3Z-JHP | 16.00 | 2.00 | 2.20 | 9.60 | T06 | 9.15 | 15.80 | 8.0 |
| DGSM 16-3-MMT06-3Z-JHP | 16.00 | 3.00 | 2.20 | 9.60 | T06 | 9.15 | 15.80 | 8.0 |
| DGSM 18-2-MMT06-3Z-JHP | 18.00 | 2.00 | 3.20 | 9.60 | T06 | 9.15 | 15.80 | 8.0 |
| DGSM 18-3-MMT06-3Z-JHP | 18.00 | 3.00 | 3.20 | 9.60 | T06 | 9.15 | 15.80 | 8.0 |
| DGSM 22-2-MMT08-4Z-JHP | 22.00 | 2.00 | 4.80 | 11.50 | T08 | 9.15 | 21.80 | 10.0 |
| DGSM 22-3-MMT08-4Z-JHP | 22.00 | 3.00 | 4.80 | 11.50 | T08 | 9.15 | 21.80 | 10.0 |
* 刀片：DGM-V
（1）扳手开口尺寸

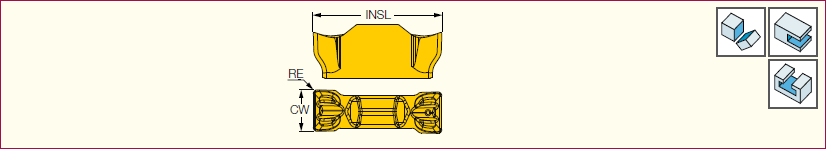

DGM-V
小规格大正前角双面刀片，断屑槽带加强筋设计
用于绝大多数被加工材料的开槽、切槽加工
| 型号 | 尺寸 | IC1008 | 推荐切削参数 | |||
| CW | RE | INSL | f 切槽 (mm/t) |
|||
| DGM | 2002V | 2.00 | 0.20 | 6.20 | • | 0.03-0.10 |
| DGM | 3002V | 3.00 | 0.20 | 6.20 | • | 0.04-0.15 |
SGSF/A-M-JHP

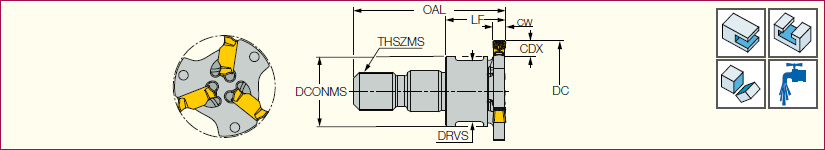

FLEXFIT模块螺纹连接式小直径开槽、切槽刀
| 型号 | DC | CW | CDX | DCONMS | THSZMS | LF | OAL | DRVS(1) | 刀片 |
| SGSF 32-2-M08-3Z-JHP | 32.00 | 2.00 | 7.80 | 13.00 | M08 | 12.00 | 29.50 | 9.6 | GSFN 2... |
| SGSA 32-3-M08-4Z-JHP | 32.00 | 3.00 | 7.80 | 13.00 | M08 | 12.00 | 29.50 | 9.6 | GSAN 3... |
| SGSF 40-2-M10-4Z-JHP | 40.00 | 2.00 | 11.80 | 18.00 | M10 | 12.00 | 29.50 | 15.0 | GSFN 2... |
| SGSA 40-3-M10-6Z-JHP | 40.00 | 3.00 | 11.80 | 18.00 | M10 | 12.00 | 29.50 | 15.0 | GSAN 3... |
（1）扳手开口尺寸
SGSF/A-MM-JHP

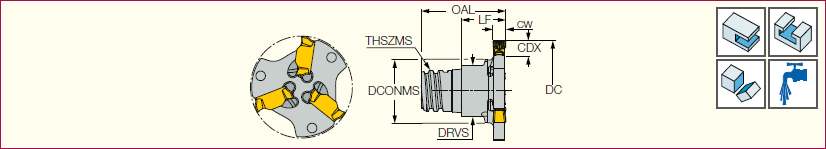

变形金刚（MULTI-MASTER）模块螺纹连接式小直径开槽、切槽刀
| 型号 | DC | CW | CDX | DCONMS | THSZMS | LF | OAL | DRVS(1) | 刀片 |
| SGSF 32-2-MMT08-3Z-JHP | 32.00 | 2.00 | 9.00 | 11.70 | T08 | 10.60 | 18.10 | 10.0 | GSFN 2... |
| SGSA 32-3-MMT08-4Z-JHP | 32.00 | 3.00 | 9.00 | 11.70 | T08 | 11.40 | 18.90 | 10.0 | GSAN 3... |
| SGSF 40-2-MMT10-4Z-JHP | 40.00 | 2.00 | 11.30 | 15.30 | T10 | 10.60 | 21.90 | 13.0 | GSFN 2... |
| SGSA 40-3-MMT10-6Z-JHP | 40.00 | 3.00 | 11.30 | 15.30 | T10 | 11.40 | 22.70 | 13.0 | GSAN 3... |
（1）扳手开口尺寸
刀片：GSFN
TGSF-M-JHP

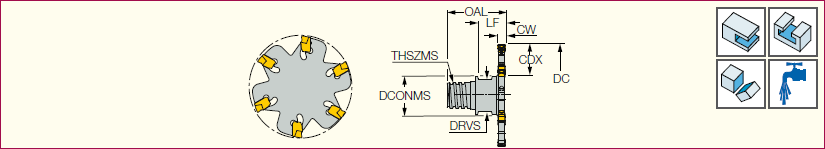

FLEXFIT模块螺纹连接式小直径开槽、切槽刀
| 型号 | DC | CW | CDX | DCONMS | THSZMS | LF | OAL | DRVS(1) | |
| TGSF 50-2-M12 | 5Z-JHP | 50.00 | 2.00 | 14.30 | 21.00 | M12 | 12.00 | 34.00 | 17.0 |
| TGSF 50-3-M12 | 4Z-JHP | 50.00 | 3.00 | 14.30 | 21.00 | M12 | 12.00 | 34.00 | 17.0 |
（1）扳手开口尺寸
刀片：TAG N-A • TAG N-C/W/M • TAG N-J/JT • TAG N-MF
TGSF-MM-JHP

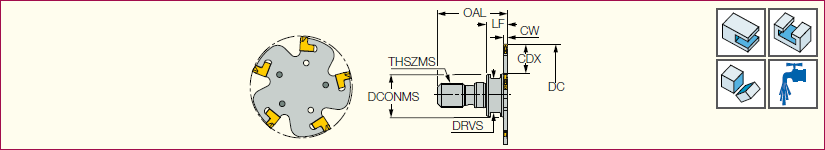

变形金刚（MULTI-MASTER）模块螺纹连接式小直径开槽、切槽刀
| 型号 | DC | CW | CDX | DCONMS | THSZMS | LF | OAL | DRVS(1) | ||
| TGSF 50-2-MM | 5Z | JHP | 50.00 | 2.00 | 15.30 | 19.00 | T12 | 11.50 | 24.00 | 16.0 |
| TGSF 50-3-MM | 5Z | JHP | 50.00 | 3.00 | 15.30 | 19.00 | T12 | 11.50 | 24.00 | 16.0 |
（1）扳手开口尺寸
刀片：TAG N-A • TAG N-C/W/M • TAG N-J/JT • TAG N-MF
