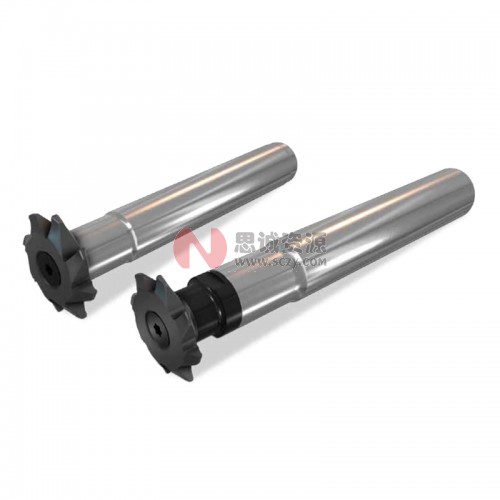

SD-M-N-SP
可换式硬质合金刀头
用于加工基于DIN 3972 ||标准的渐开线齿轮齿廓
| 型号 | 尺寸 | IC908 | ||||||||||
| 模数 | T齿数范围(1) | DC | PDX | CW | CDX | CEDC(2) | DCONMS | D1 | OAL | |||
| SD | D32-M1.00-NO1-SP15 | 1.00 | 12-13 | 32.00 | 2.2 | 4.40 | 2.50 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.00-NO2-SP15 | 1.00 | 14-16 | 32.00 | 2.2 | 4.40 | 2.50 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.25-NO3-SP15 | 1.25 | 17-20 | 32.00 | 2.2 | 4.40 | 3.00 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.25-NO4-SP15 | 1.25 | 21-25 | 32.00 | 2.2 | 4.40 | 3.00 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.50-NO5-SP15 | 1.50 | 26-34 | 32.00 | 2.2 | 4.40 | 3.50 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.50-NO6-SP15 | 1.50 | 35-54 | 32.00 | 2.2 | 4.40 | 3.50 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.75-NO7-SP15 | 1.75 | 55-134 | 32.00 | 2.7 | 5.40 | 4.25 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M1.75-NO8-SP15 | 1.75 | >134 | 32.00 | 2.7 | 5.40 | 4.25 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M2.00-NO4-SP15 | 2.00 | 21-25 | 32.00 | 3.2 | 6.40 | 4.50 | 8 | 15.00 | 8.40 | 7.70 | • |
| SD | D32-M2.00-NO5-SP15 | 2.00 | 26-34 | 32.00 | 3.2 | 6.40 | 4.50 | 8 | 15.00 | 8.40 | 7.70 | • |
*扭紧扭矩 4 Nxm
（1）齿数范围
（2）有效齿数
备注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新，敬请谅解！
