BCTR-QT
（1）有效齿数（2）装配代码

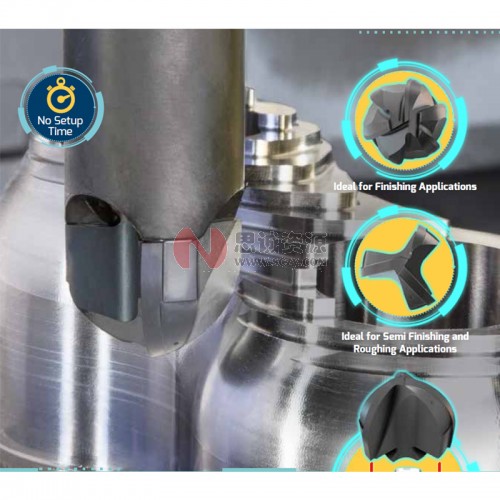

硬质合金可换式球头铣刀头
用于淬硬材料的高生产率加工
| 型号 | 尺寸 | 韧性 ↔ 耐磨性 | ||||||
| DC | NOF(1) | APMX | SSC(2) | OAL | IC928 | IC908 | ||
| BCTR | D30-E20-QT-T3 | 30.00 | 3 | 22.00 | C30 | 28.30 | • | |
| BCTR | D30-E20-QT-T6 | 30.00 | 6 | 28.00 | C30 | 34.30 | • | |
| BCTR | D32-E20-QT-T3 | 32.00 | 3 | 22.00 | C30 | 28.30 | • | |
| BCTR | D32-E20-QT-T6 | 32.00 | 6 | 28.00 | C30 | 34.30 | • | |
BCTM D-W
削平柄，用于夹持硬质合金球头铣刀头
| 型号 | DC | APMX | DN | LU | LH | OAL | DCONMS | 柄部(1) | SSC(2) | WT(3) |
| BCTM D30/32-A-L120-W32 | 30.00 | 22.00 | 29.00 | 37.00 | 40.00 | 120.00 | 32.00 | W | C30 | 0.70 |
| BCTM D30/32-A-L160-W32 | 30.00 | 22.00 | 29.00 | 77.00 | 80.00 | 160.00 | 32.00 | W | C30 | 0.80 |
（1）W-削平柄（2）装配代码（3）刀具重量
以上表格中的数据仅适用于夹持刀头BCTR D30-E20-QT-T3;其余刀头数据需根据下表增量值进行修改：
| 型号 | DC | APMX | LU | LH | OAL |
| BCTR D30-E20-QT-T6+ | +0 | +6 | +6 | +6 | +6 |
| BCTR D32-E20-QT-T3 | +2 | +0 | +0 | +0 | +0 |
| BCTR D32-E20-QT-T6 | +2 | +6 | +6 | +6 | +6 |
BCTM D-M
FLEXFIT模块螺纹连接式球头铣刀
装夹硬质合金球头刀头
| 型号 | DC | APMX | LF | SSC(1) | DCONMS | THSZMS | WT(2) |
| BCTM D32/1.25-M16 | 30.00 | 22.00 | 47.00 | C30 | 29.00 | M16 | 0.15 |
（1）装配代码（2）刀具重量
以上表格中的数据仅适用于夹持刀头BCTR D30-E20-QT-T3；其余刀头数需根据下表增量值进行修正：
| 型号 | DC | APMX | LF |
| BCTR D30-E20-QT-T6 | +0 | +6 | +6 |
| BCTR D32-E20-QT-T3 | +2 | +0 | +0 |
| BCTR D32-E20-QT-T6 | +2 | +6 | +6 |
备注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新，敬请谅解！
