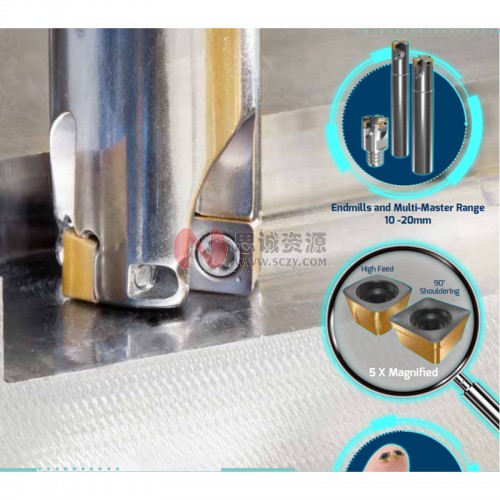

E90SO-04
夹持方刀片的立铣刀，用于方肩铣及大进给铣削
| 型号 | DC | APMX | DC_2 | DCX_2 | APMX_2 | LU | OAL | DCONMS | 柄部(1) | CICT(2) | WT(3) |
| E90SO D10-2-C10-04-C | 10.00 | 3.50 | 4.40 | 10.00 | 0.50 | 18.0 | 70.00 | 10.00 | C | 2 | 0.04 |
| E90SO D12-2-C12-04-C | 12.00 | 3.50 | 6.40 | 12.00 | 0.50 | 18.0 | 70.00 | 12.00 | C | 2 | 0.05 |
| E90SO D12-3-C12-04-C | 12.00 | 3.50 | 6.40 | 12.00 | 0.50 | 18.0 | 70.00 | 12.00 | C | 3 | 0.05 |
| E90SO D14-4-C14-04-C | 14.00 | 3.50 | 8.40 | 14.00 | 0.50 | 20.0 | 80.00 | 14.00 | C | 4 | 0.08 |
| E90SO D16-4-C16-04-C | 16.00 | 3.50 | 10.40 | 16.00 | 0.50 | 20.0 | 90.00 | 16.00 | C | 4 | 0.12 |
| E90SO D16-5-C16-04-C | 16.00 | 3.50 | 10.40 | 16.00 | 0.50 | 20.0 | 90.00 | 16.00 | C | 5 | 0.12 |
| E90SO D20-6-C20-04-C | 20.00 | 3.50 | 14.40 | 20.00 | 0.50 | 25.0 | 110.00 | 20.00 | C | 6 | 0.23 |
*A - 夹持 SOMT/CT 0402刀片 *B - 夹持 SOMT 0402-FF 刀片 *锁紧扭矩0.5Nxm
（1）C-圆柱柄
（2）夹持刀片数
（3）刀具重量
E90SO-MM-04
夹持方刀片的立铣刀，用于方肩铣及大进给铣削
| 型号 | DC | APMX | DC_2 | DCX_2 | APMX_2 | LF | OAL | CICT(1) | DCONMS THSZMS DRVS(2) | WT(3) | |||
| E90SO | D10-2-MMT06-04 | 10.00 | 3.50 | 4.40 | 10.00 | 0.50 | 15.00 | 21.30 | 2 | 9.70 | T06 | 8.0 | 0.07 |
| E90SO | D12-3-MMT08-04 | 12.00 | 3.50 | 6.40 | 12.00 | 0.50 | 16.00 | 23.50 | 3 | 11.60 | T08 | 10.0 | 0.15 |
| E90SO | D14-4-MMT08-04 | 14.00 | 3.50 | 8.40 | 14.00 | 0.50 | 16.00 | 23.50 | 4 | 13.60 | T08 | 10.0 | 0.16 |
| E90SO | D16-5-MMT10-04 | 16.00 | 3.50 | 10.40 | 16.00 | 0.50 | 18.00 | 29.30 | 5 | 15.60 | T10 | 13.0 | 0.26 |
*A - 夹持 SOMT/CT 0402刀片 *B - 夹持 SOMT 0402-FF 刀片
（1）夹持刀片数
（2）扳手开口尺寸
（3）刀具重量
SOMT/CT 0402
通用铣削刀片
| 型号 | 尺寸 | 韧性 ↔ 耐磨性 | 推荐切削参数 | ||||||
| APMX | RE | IC | S | IC830 | IC808 | IC810 | ap (mm) | fz (mm/t) |
|
| SOCT 040204 PNR | 3.50 | 0.40 | 4.07 | 2.20 | • | 0.50-3.50 | 0.05-0.10 | ||
| SOMT 040204 PNTR | 3.50 | 0.40 | 4.07 | 2.20 | • | • | • | 0.50-3.50 | 0.05-0.10 |
SOMT 0402-FF
大进给铣削方刀片
| 型号 | 尺寸 | IC830 | 推荐切削参数 | |||||
| IC | APMX | RE | Rg(1) | S | ap (mm) | fz (mm/t) |
||
| SOMT 040206 PNR-FF | 3.80 | 0.50 | 0.60 | 1.00 | 2.20 | • | 0.20-0.50 | 0.30-0.50 |
（1）编程半径
