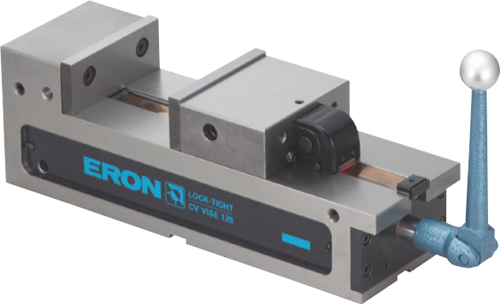

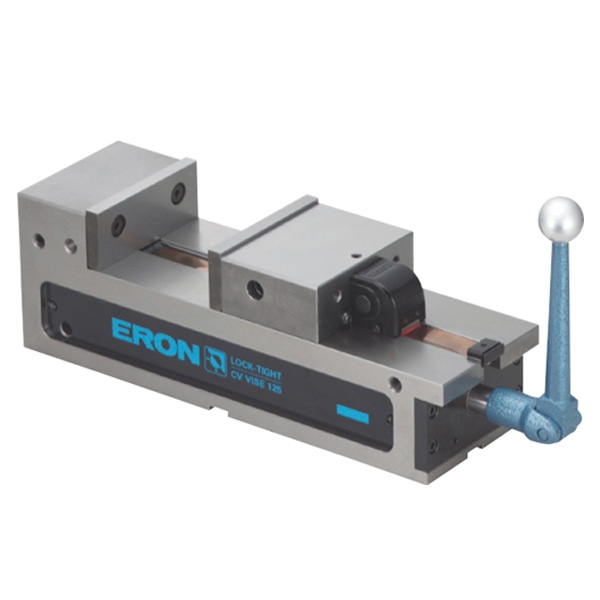

自营ERON-NABEYA雅朗机械式精密平口钳LTCV-125

含税价

待询价(提交订单10分钟内获取专属报价单)

品牌
ERON(雅朗)
产品分类
精密平口钳
型号
LTCV-125
单位
配送仓库
国内仓库
货期
产品亮点
ERON-NABEYA雅朗机械式精密平口钳具有高强度、高精度的特点,是机械加工的好帮手。
数量
- +
服务保障
发票保障 正品保障
支付方式
支付宝 微信支付 银行转账
品牌专区
服务说明

1、由思诚资源优选发货,并提供售后服务

2、因库存实时变化,具体发货时间以实际发货为准

ERON(雅朗)区域经理 李经理:18929218517咨询
ERON-NABEYA雅朗机械式精密平口钳具有高强度、高精度的特点,是机械加工的好帮手。
ERON-NABEYA雅朗精密油压平口钳具有高强度、高精度的特点,是机械加工的好帮手。
考虑周到的倾心设计。

追求操作性的便利功能。


附 件:

标准导位块(2个1组)

适用槽宽18mm・・・1组

标准安装夹具套装(2组1套)

适用T型槽宽18mm・・・2套

手柄・・・1根、吊具・・・1套


图片参数
精密平口钳

ERON-NABEYA雅朗精密平口钳应用视频

ERON-NABEYA雅朗精密平口钳结构视频


 结构特点

●只要型号相同,并排配置精度均在0.01以内。(全品标准并排配置规格)

●采用卷绕式切屑罩,可防止切屑进入底座。

●采用防上浮机构,可防止工件上浮。

●精度优于原JIS 0级。

●滑动面采用火焰淬火(HRC45),耐磨损性优异。

●底座为可锻铸铁制,夹紧时不会发生弯曲、损坏。

●底座与固定钳身采用一体化结构,确保了高刚性。

●与同级别的平口钳相比,具有近2倍的钳口张开度,可夹紧大型工件。

●钳口高度大,高工件也可牢靠夹紧。

●配备有压力补充机构,可作为压力降低时的应急措施,不会影响正常运行。

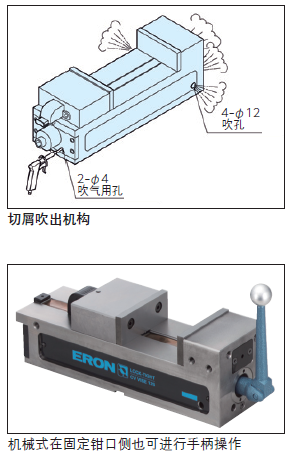

●采用切屑吹出机构,进入底座的切削液及细小切屑也可从吹孔排出。

●机械式在固定钳口侧也可进行手柄操作,而LTCV-TH可在液压内置式的固定钳口侧进行手柄操作。

由于固定钳口侧距作业人员近,工件装拆距离短,因此可缩短设置时间、减轻作业人员的负担。

●SJ型(LTCV-S,SH)将标准型(LTCV,LTCV-H)钳口更换成为台阶型钳口。

  精密平口钳

精密平口钳

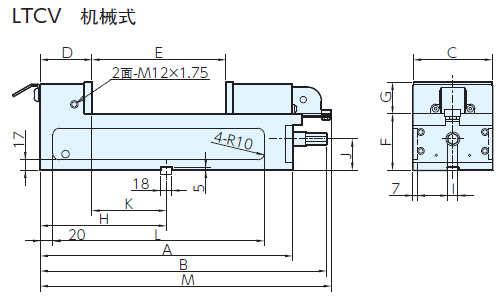

尺寸表

型号

A

B

C

D

E

F

G

H


J

K

L

M

  O

P

Q

R

LTCV-100(S)

338

392

102

82

0-145

90

45

170

16

50

88

286

394.6

8-145

0-137

40

84

88

LTCV-125(S)

401

455

125

82

0-210

90

50

200

16

50

118

349

459.6

8-210

0-202

45

114

118

LTCV-160(S)

504

558

160

82

 0-300

100

60

250

19

58

168

452

559.6

10-296

0-286

54

161

166

LTCV-200(S)

634

688

200

82

0-410

100

70

275

19

58

193

564

693.6

10-406

0-396

64

186

191

规格型号

订货号

型号

钳口宽度

钳口高度

最大钳口张开度

标准导位块宽度

夹紧力kN

重量kg

价格(RMB)

70115

LTCV100

102

45

145

18

30

20.5

立即询价

70116

LTCV125

125

50

210

18

30

30

立即询价

70117

LTCV160

160

60

300

18

30

50

立即询价

80869

LTCV200

200

70

410

18

30

69

立即询价


并排配置规格


订购并排配置品(无论配置多少台,A、B的误差均可调整在0.01以内)
只要尺寸相同,无论多少台,全品均并排配置。无需并排配置费用。

◆初次订购时
只要尺寸相同,全品均并排配置,请订购所需数量。

◆追加订购时
只要尺寸相同,全品均并排配置,请订购所需数量的与现有产品相同型号的平口钳。
  精密平口钳

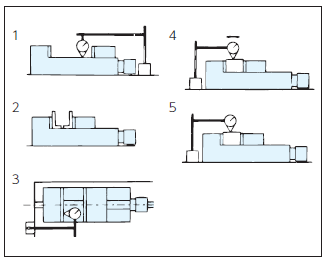

精度标准



编号

检查项目(100mm)标准

JIS标准

(0级)

NABEYA  标准值

1

底座底面与钳口滑动面的平行度

0.015

0.01

2

钳口与钳口滑动面的垂直度

0.03

0.015

3

底座底面的T型槽导向片与钳口夹紧面的垂直度

0.015

0.015

4

夹紧后试块顶面与底座底面的平行度

0.02

0.015

5

夹紧后试块顶面的上浮

0.03

0.015

精密平口钳






采集到花瓣

思诚资源为您提供:ERON-NABEYA雅朗机械式精密平口钳LTCV-125的采购报价、ERON(雅朗)LTCV-125型号参数、规格图片、PDF画册等资料,如您想了解更多关于ERON(雅朗)正品品牌的其他精密平口钳资料与产品货期库存、行情价格,就在思诚资源MRO商城。

!

备注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新,敬请谅解!
