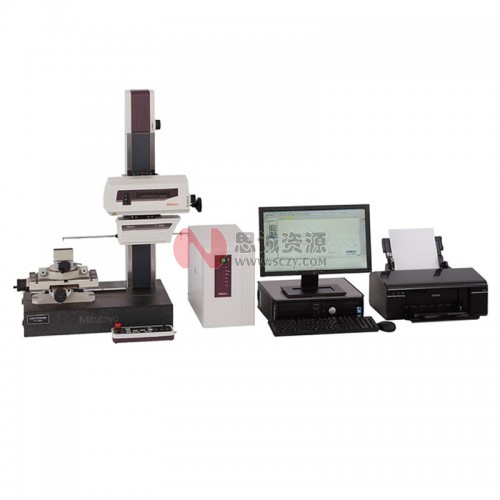

自营日本三丰MitutoyoCV-4500W8

含税价

待询价(提交订单10分钟内获取专属报价单)

品牌
Mitutoyo(三丰)
产品分类
轮廓仪
型号
G6295B7A2EE448
单位
配送仓库
国内仓库
货期
产品亮点
日本三丰轮廓仪CV-4500W8装配双面测针,实现垂直方向(上/下) 连续测量,所获取的数据实现简单分析以往难以测量的内螺纹有效直径.......
数量
- +
服务保障
发票保障 正品保障
支付方式
支付宝 微信支付 银行转账
品牌专区
服务说明

1、由思诚资源优选发货,并提供售后服务

2、因库存实时变化,具体发货时间以实际发货为准

Mitutoyo(三丰)区域经理 李经理:18929218517咨询
日本三丰轮廓仪CV-4500W8装配双面测针,实现垂直方向(上/下) 连续测量,所获取的数据实现简单分析以往难以测量的内螺纹有效直径.......

完善的高精度轮廓测量仪

• CV-3200/4500系列轮廓仪是在Z1 轴(检出器) 上配有高精度弧形光栅尺和新型测臂的轮廓测量仪。高精度弧形光栅尺能直接读取测针的弧形轨迹,以实现高精度和高分辨力。

• 与传统型号相比,新测臂使Z1轴测量范围增大了10mm 同时减少了工件的干扰。测臂安装部采用了磁性链接件,单此接触就能完成测臂的装卸,提高了易用性。

三丰专为CV-4500系列轮廓仪增加了以下两大特性:

(1) 装配双面测针,实现垂直方向(上/下) 连续测量,所获取的数据实现简单分析以往难以测量的内螺纹有效直径。

(2) 测力可在FORMTRACEPAK软件中设置。轮廓仪无需调整配重位置。

产品图片

技术参数

轮廓仪货号 CV-3200S4 CV-3200H4 CV-3200W4 CV-3200S8 CV-3200H8 CV-3200W8
CV-4500S4 CV-4500H4 CV-4500W4 CV-4500S8 CV-4500H8 CV-4500W8
测量
范围
X 轴 100mm 200mm
Z1 轴(检出器) 60mm (水平位置±30mm)
Z2 轴 (立柱) 移动范围 300mm 500mm 300mm 500mm




Z1 轴
(检出器)
光栅尺类型 弧形
分辨力 CV-3200 系列: 0.04µm, CV-4500 系列: 0.02µm
测针上/ 下运作 弧形移动
测量方向 向前/ 向后
测针方向 CV-3200 系列: 垂直方向 (向上/ 向下单独测量)
CV-4500 系列: 垂直方向 (向上/ 向下根据配重调整)
测力 CV-3200 系列: 30mN (上下可连续测量)
CV-4500 系列: 10, 20, 30, 40, 50mN (根据软件转换)
跟踪角度 向上: 77º, 向下: 83º(根据表面粗糙度,使用标准单切面测针*1)






驱动部
长度基准 X 轴 激光全息光栅尺
Z2 轴 (立柱) ABS 光栅尺
分辨力 X 轴 0.05 µm
Z2 轴 (立柱) 1 µm
驱动速度 X 轴 0 - 80mm/s 外加手动
Z2 轴 (立柱) 0 - 30mm/s 外加手动
测量速度 X 轴 0.02 - 5mm/s
直线度*2 X 轴 0.8µm/100mm 2µm/200mm
倾角范围 X 轴 ±45º




精度
(20ºC)


CV-3200 系列

X 轴
±(0.8+0.01L)µm    L = 驱动长度 (mm)
宽范围:  1.8µm/100mm
窄范围:  1.05µm/25mm
±(0.8+0.02L)µm    L = 驱动长度 (mm)
宽范围:  4.8µm/200mm
窄范围:  1.3µm/25mm
Z1 轴(检出器) ±(1.6+|2H|/100)µm     H = 水平位置上的测量高度 (mm)


CV-4500 系列

X 轴
±(0.8+0.01L)µm    L = 驱动长度 (mm)
宽范围:  1.8µm/100mm
窄范围:  1.05µm/25mm
±(0.8+0.02L)µm    L = 驱动长度 (mm)
宽范围:  4.8µm/200mm
窄范围:  1.3µm/25mm
Z1 轴(检出器) ±(0.8+|2H|/100)µm     H = 水平位置上的测量高度 (mm)

思诚资源为您提供:日本三丰MitutoyoCV-4500W8的采购报价、Mitutoyo(三丰)G6295B7A2EE448型号参数、规格图片、PDF画册等资料,如您想了解更多关于Mitutoyo(三丰)正品品牌的其他轮廓仪资料与产品货期库存、行情价格,就在思诚资源MRO商城。

!

备注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新,敬请谅解!
