DAHLIH_大立龙门五轴综合加工中心 DMX-500
品牌：DAHLIH(大立)
型号：G5E1D36129458A
￥待询价（提交订单10分钟内获取专属报价单）
高精度、高生产性新领域
即是批量生产线也要求实现高精度的时代
节省场地
高速 3轴 OGL自动上下料装置（标准装备）正面宽度缩小12% （与以前机床相比）
．主机规格参数
| 能力·容量 | 卡盘尺寸 | 单位 | 6 in. [8 in.] | 刀架 | 刀架形式 | V12 |
| 最大加工直径 | mm | φ150＜机床能力φ220> | 刀具安装把数 | 12 | ||
| 最大加工长度 | mm | 80＜机床能力150> | 外圆刀柄尺寸 | 口25 | ||
| 控制轴数 | 4 | 内孔刀柄直径 | φ40 | |||
| 移动量 | X轴移动量 | mm | 150 | 快速进给速度(X，Z) | X:24,000 Z:24,000 | |
| Z轴移动量 | mm | 155 | 电机 | 主轴电机 | 11/7.5 (30分／连续）x2 | |
| 主轴 | 主轴转速 | min 1 | 50-4,500 [6,000] | 往复工作台(X)电机 | BL2.5x2 | |
| 主轴变速档数 | min 1 | 无级调速 | 横移工作台(Z)电机 | BL2.5x2 | ||
| 主轴端 | φ140平面 | 机床尺寸 | 机床高度 | 2,593（自动上下料装置的最大高度） | ||
| 主轴直通孔径 | mm | φ42 | 所需地面尺寸 | 1,850 X 2,150（仅限主机） | ||
| 主轴轴承内径 | mm | φ80 | 机床质量 | 5,000（含自动上下料装置） |
自动化对应 1 高速3轴OGL自动上下料装置
．自动上下料装置规格参数
| 自动上下料装置 （带有反向装置） |
可搬动工件尺寸 | φ150mm X £80mm |
| 可搬动质量 | 3kg X 2 | |
| 驱动方式 | 3轴伺服(X、Y、Z） | |
| 动作范围 | X: 2,558mm（横杆向两侧伸出时）、Y:500mm、Z:210mm | |
| 快速进给速度 | X:150m/min、Y:120m/mm Z:55m/min | |
| 爪手（装有弹簧推进器 | 3爪卡盘 卡爪行程 φ30mm | |
| 工作台 | 装载工件尺寸 | φ150mm |
| 工件堆栈工位 | 16 | |
| 堆栈升降行程 | 450mm | |
| 工件装载质量 | 30kg |

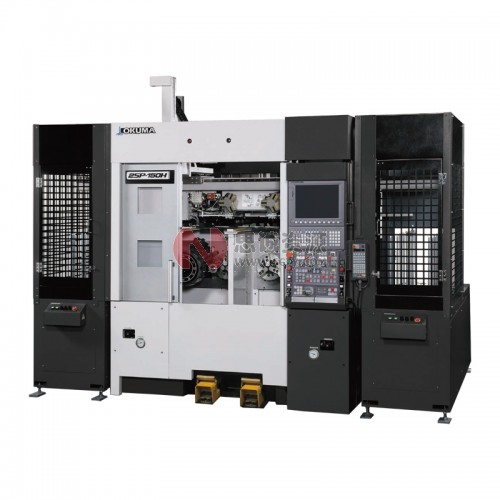

思诚资源为您提供：日本大隈_OKUMA卧式并列双主轴数控车床2SP-150H的采购报价、OKUMA(大隈)G6215FB572C9E5型号参数、规格图片、PDF画册等资料，如您想了解更多关于OKUMA(大隈)正品品牌的其他加工中心资料与产品货期库存、行情价格，就在思诚资源MRO商城。
