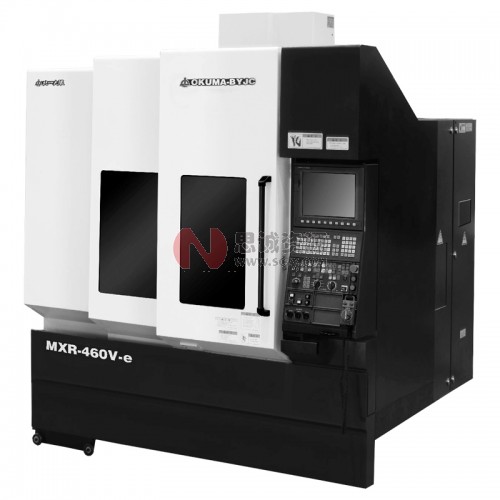

MXR-460V-e/560V-e
结构紧凑性能超群价格合理的最新版本
MXR-460V-e/560V-e广泛适用于汽车零部件,医疗器城及铁路等机械加工行业的应用,高速可靠的完成中小型箱体、阀体及各种复杂零件加工中的钻、铣、令堂攻丝等工作。
机床可以根据加工的需要在工作台上配置数控转台构成第四轴,实现四轴四联动的加工。
机床的各项性能及技术指标已达到国际—流水平。
机床的优良品质完全可满足批量及大批量生产的机械制造各行各业的需要。

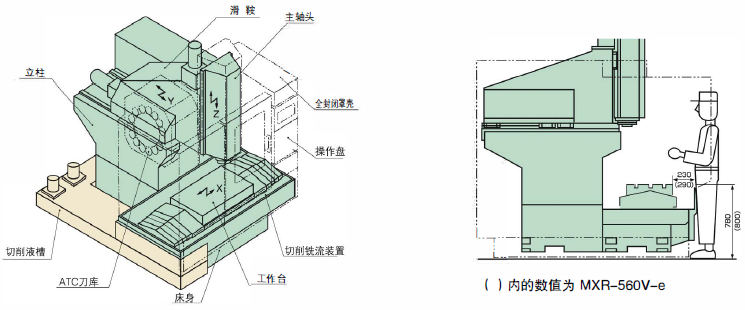

采用整体T形床身
工作台在床身上做(左右)X向运动,立柱固定在床身上,滑鞍在立柱上做(前后)Y向运动,主轴头在滑鞍上做(上下)Z向运动,此设计拉近了操作者与工作台的距离,装卸工件省力简单,

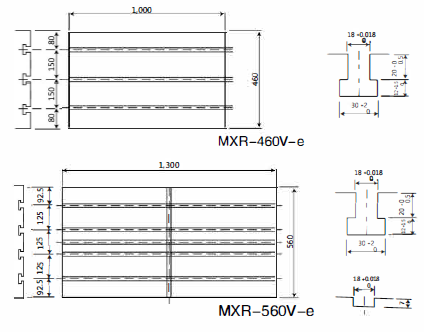

工作台尺寸

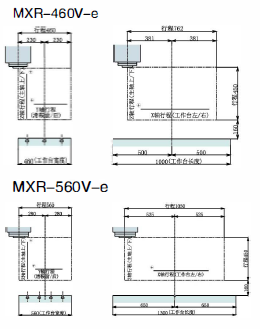

加工范围

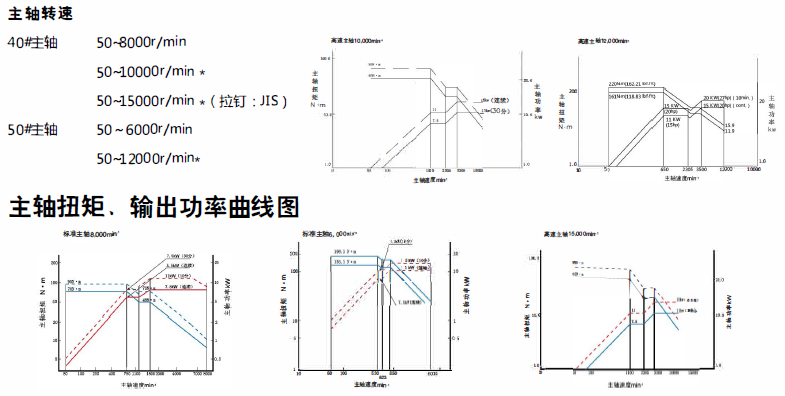

无可比拟的超强力、高速主轴

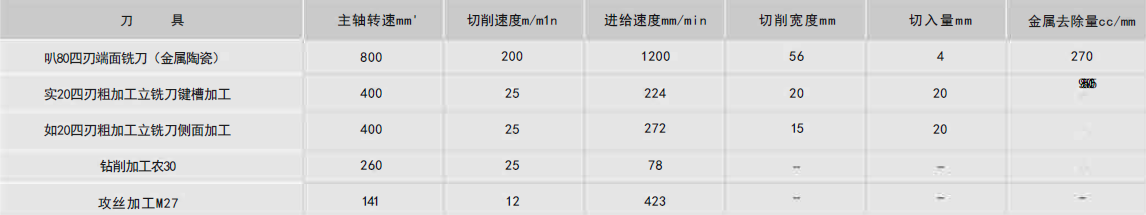

切削加工实例(MXR-460V-e)

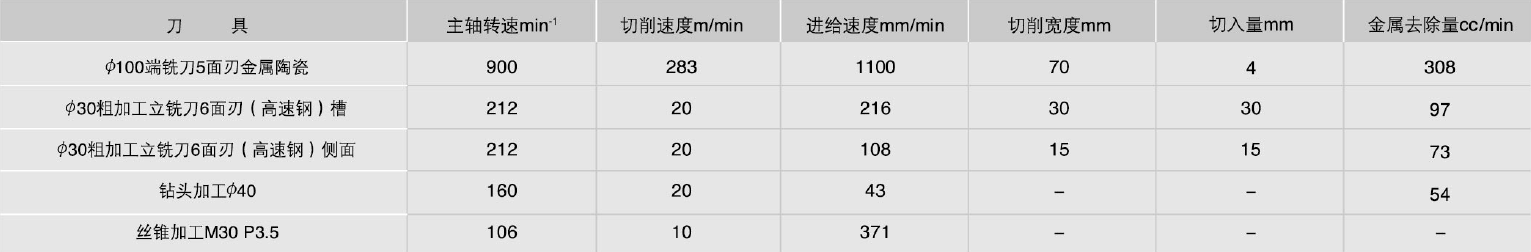

切削加工实例(MXR-560V-e)

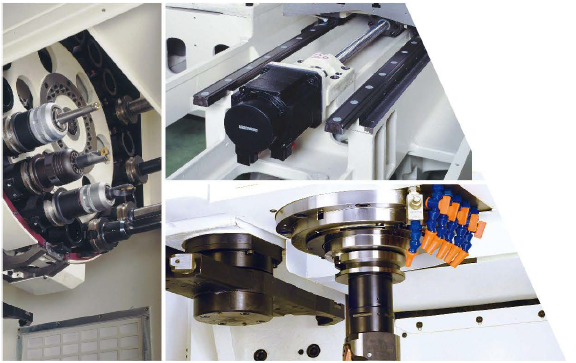

多样化的刀库选择
·标准型刀库,20把,(选配32把,48把)快速稳定的ATC结构
·交换刀具时间BT40 1.5sec/T-T 、BT50 2.0sec/T-T
·强力导轨和进给轴支撑
X、Y、Z均采用高刚性直线导轨,丝杠直径粗,支撑刚性好,采用强力的伺服系统和强力的主轴头,可进行强力切削
高速轮廓加工功能
高精度
定位精度凶.004mm/全行程
重复定位精度土0.0015mm

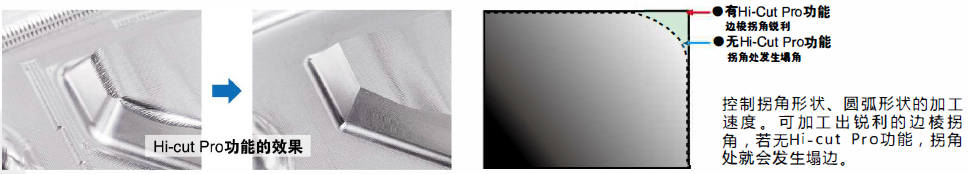

Hi-cut Pro(标准规格)
保证高品位、 高生产率的高性能控制技术

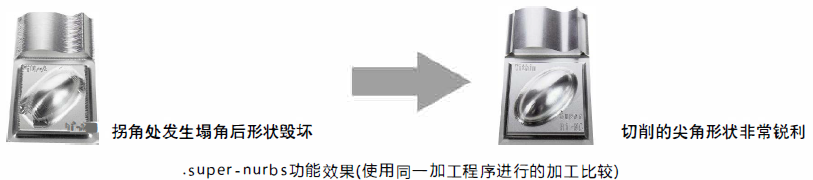

super-nurbs(高速轮廓加工功能)
super-nurbs 备有世界首创的`'自由曲面自适应加速控制”功能,这是— 种能以高精度、高品位对常规零件模具加工的所有形状进行高速加工的高速数控功能。

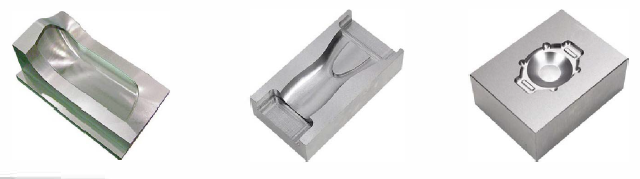

金属模具加工
新时代智能化CNC OSP suite OSP-P300MA-e
可视化、数字化加工现场的生产指示和工装信息加工和运转状况、机械维护信息等。新次元的操作实现了加工的智能化、高速化、制造的高效化。
suite 应用
OKUMA的智能化技术实现了加工现场信息的可视化、数字化,具备丰富的应用程序。支援先进的制造。

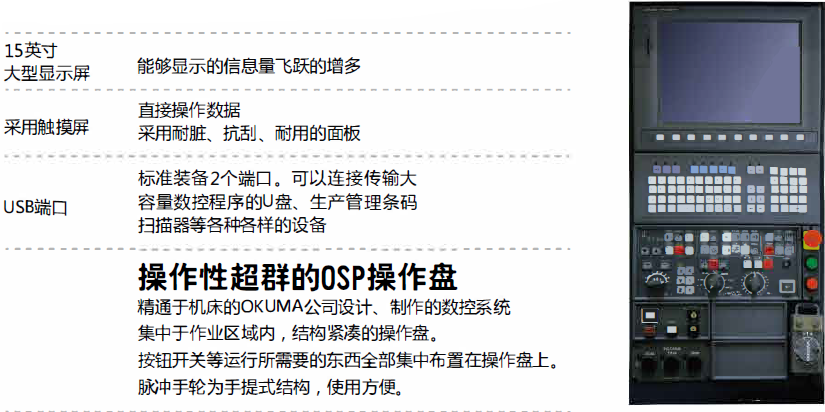

使用方便的操作盘
标准规格表
项目 | 单位 | MXR-460V-e | MXR-560V-e | |
移动量 | X轴移动量 | mm | 762 | 1,050 |
Y轴移动量 | mm | 460 | 560 | |
Z轴移动量 | mm | 450 | 450 | |
工作台面至主轴端面 | mm | 160-610 | 160-610 | |
工作台 | 作业面尺寸 | mm | 1000x460 | 1,300x560 |
工作台面-地面 | mm | 750 | 800 | |
最大承载重量 | kg | 500 | 700 | |
主轴 | 转速 | r/min | 50-8,000 | 50-6,000 |
主轴转速挡数 | 无级 | 无级 | ||
主轴锥孔 | 7/24 NT.40 | 7 /24 NT.SO | ||
主轴轴承内径 | mm | φ70 | φ85 | |
电机 | 主轴驱动电机 | kW | VAC 11/7.5 (10分钟/连续) | V AC 15/11 (10分钟/连续) |
进给轴电机 | kW | X,Y: 2.8 Z: 3.5 | X,Y:2.8 Z:3.5 | |
冷却液电机(最大流量) | kW | 0.25 (80L/min ) | 0.4(100L/min) | |
总电容量 | KVA | 23 | 23 | |
进给速度 | 快速进给速度(X,Y,Z) | m/min | X,Y: 36 Z: 30 | X,Y:36 Z:30 |
切削进给速度(X,Y,Z) | mm/min | 1-30,000 | 1-30,000 | |
ATC | 刀柄形式 | MAS BT40 | MAS BT50 | |
拉钉 | MAS 2型 | MAS 2型 | ||
刀库容量 | 把 | 20 | 20 | |
刀具最大直径(有邻刀) | mm | φ90 | φ100 | |
刀具最大直径(无邻刀) | mm | φ125 | φ152 | |
刀具最大长度 | mm | 400 | 400 | |
刀具最大重量 | kg | 8 | 12 | |
刀具选择方式 | 内存随机方式 | 内存随机方式 | ||
尺寸 | 机床高度 | mm | 2650 | 2,700 |
占地面积 | mmxmm | 2, 230x2,415 | 3, 000x2, 700 | |
机床重量 | kg | 5,500 | 7,100 | |
数控系统 | OSP-P300MA-e |
