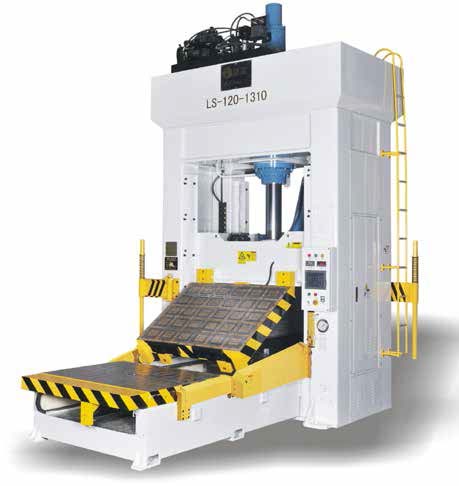

AQUAmate适意LS 立式合模机
品牌:AQUAmate(适意)
型号:G6034982F61A36
¥待询价(提交订单10分钟内获取专属报价单)
LS立式合模机是针对中、大型模具推出的立式合模机。采用电永磁盘吸合模具,无需紧固螺丝,模具可实现0-180度翻转,可局部合模(合A 、 B 板模)。LS系列立式合模机是吸纳了适意品牌卧式合模机的设计理念研发而成,具备卧式合模机同等功能。
旋转工作台
LS亦可配置旋转工作台,应用延伸至双色及三色模具。
红外线光幕感测器
顶针运作检测
旋转工作台
特点
操作简便,一人操作
省力,省人工,制模周期短,精度高
安全可靠,具有永磁保护,断电不掉模
液压采用伺服控制系统,使运行更平滑,减少冲击、震动机器更节能、安全、稳定
功能
适用于中型至大型模具
电脑调压均匀印红丹
上磁盘可负载模具作 0-180 度翻动
电永磁吸模,不用紧固螺丝 *压板型号可供客户选择
锁紧装置

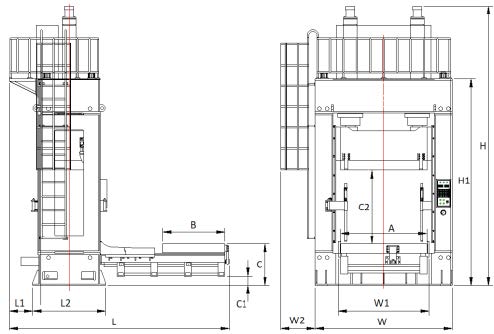

規格尺寸表 DIMENSION
LS-50 | LS-70 | LS-120 | LS-160 | LS-200 | LS-300 | LS-350 | LS-400 | LS-500 | LS-1000 | |
L (mm) | 2860 | 3010 | 3650 | 4320 | 4600 | 6100 | 6100 | 6630 | 8180 | 8180 |
L1 (mm) | 230 | 230 | 50 | 500 | 490 | 235 | 235 | 345 | 350 | 350 |
L2 (mm) | 1100 | 1150 | 1500 | 1400 | 1520 | 2130 | 2130 | 2130 | 2800 | 2800 |
W (mm) | 1900 | 2000 | 2250 | 2650 | 2860 | 3250 | 3750 | 4500 | 5200 | 5200 |
W1 (mm) | 980 | 1090 | 1400 | 1700 | 1900 | 2120 | 2620 | 3140 | 3850 | 3850 |
W2 (mm) | 170 | 170 | 200 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
H (mm) | 3400 | 3700 | 4400 | 5600 | 6100 | 7150 | 7150 | 8800 | 9500 | 9500 |
H1 (mm) | 2300 | 2500 | 3050 | 3930 | 4470 | 5170 | 5170 | 6520 | 7320 | 7320 |
A (mm) | 900 | 1000 | 1300 | 1600 | 1800 | 2000 | 2500 | 3000 | 3500 | 3500 |
B (mm) | 700 | 750 | 1000 | 1200 | 1300 | 1800 | 1800 | 2000 | 2500 | 2500 |
C (mm) | 470 | 470 | 570 | 820 | 900 | 990 | 990 | 1250 | 1530 | 1530 |
C1 (mm) | / | / | / | 150 | 200 | 280 | 280 | 300 | 630 | 630 |
C2 (mm) | 800 | 1000 | 1200 | 1500 | 1600 | 2000 | 2000 | 2500 | 2700 | 2700 |
規格尺寸表
LS-50 | LS-70 | LS-120 | |
最大合模力 | 500 | 700 | 1200 |
最大提升能力 | 120 | 150 | 180 |
最大行程 | 800 | 1000 | 1200 |
开模空间 | 800 | 1000 | 1200 |
工作台尺寸 | 900 x 700 | 1000 x 750 | 1300 x 1000 |
承载及翻转能力 | 1.2 | 1.5 | 3 |
上升/ 下降速度 | 45 / 60 | 60 / 70 | 60 / 70 |
永磁吸力 | 9 | 14 | 18 |
电永磁吸力 | 36 | 56 | 72 |
翻转角度 | 0-180 | 0-180 | 0-180 |
承载能力 | 2.5 | 3 | 7 |
磁盘吸力 | 24 | 40 | 60 |
移出行程 | 1580 | 1680 | 2180 |
加压速度 | 16 | 22 | 22 |
顶出能力 | 1 | 3 | 3 |
顶出行程 | 100 | 100 | 100 |
电机功率 | 8.3 | 8.3 | 8.3 |
机床占地尺寸 | 2860 x 2070 | 3010 x 2170 | 3650 x 2450 |
机床最高高度 | 3500 | 3800 | 4500 |
机床大约总重 | 6 | 6.5 | 11 |
規格尺寸表

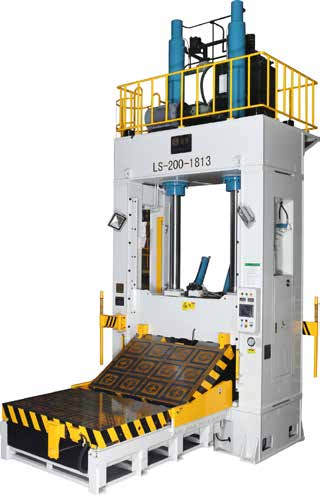

LS-160 | LS-200# | |
最大合模力 | 1600 | 2000 |
最大提升能力 | 300 | 350 |
最大行程 | 1600 | 1750 |
开模空间 | 1500 | 1600 |
工作台尺寸 | 1600 x 1200 | 1800 x 1300 |
承载及翻转能力 | 5 | 7 |
上升/ 下降速度 | 65 / 75 | 70 / 80 |
永磁吸力 | 35 | 50 |
电永磁吸力 | 140 | 200 |
翻转角度 | 0 - 180 | 0 - 180 |
承载能力 | 12 | 16 |
磁盘吸力 | 75 | 90 |
移出行程 | 2400 | 2600 |
加压速度 | 22 | 22 |
顶出能力 | 4 | 4 |
顶出行程 | 150 | 150 |
电机功率 | 16.5 | 16.5 |
机床占地尺寸 | 4320 x 3400 | 4600 x 3610 |
机床最高高度 | 5700 | 6200 |
机床大约总重 | 20 | 25.5 |
規格尺寸表

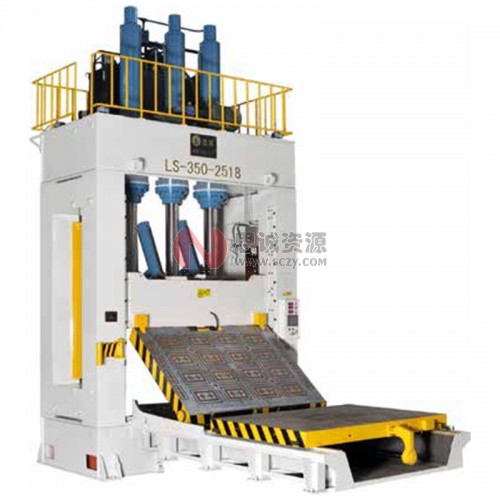

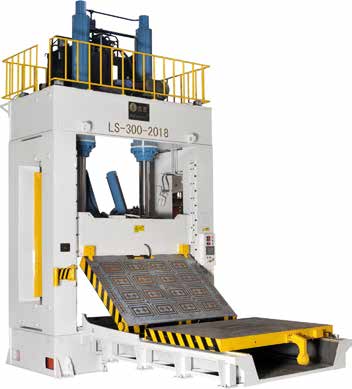

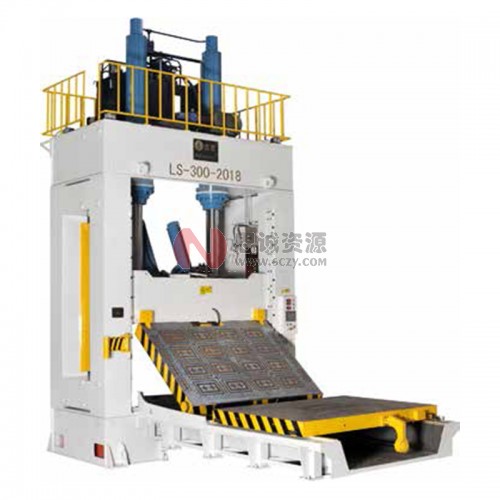

LS-300 | LS-350 | |
最大合模力 | 3000 | 3500 |
最大提升能力 | 600 | 650 |
最大行程 | 2150 | 2150 |
开模空间 | 2000 | 2000 |
工作台尺寸 | 2000 x 1800 | 2500 x 1800 |
承载及翻转能力 | 12 | 15 |
上升/ 下降速度 | 70 / 80 | 70 / 80 |
永磁吸力 | 70 | 90 |
电永磁吸力 | 280 | 360 |
翻转角度 | 0-180 | 0-180 |
承载能力 | 25 | 30 |
磁盘吸力 | 150 | 180 |
移出行程 | 3600 | 3600 |
加压速度 | 25 | 25 |
顶出能力 | 6 | 6 |
顶出行程 | 200 | 200 |
电机功率 | 16.5 | 24.5 |
机床占地尺寸 | 6100 x 4000 | 6100 x 4500 |
机床最高高度 | 7250 | 7250 |
机床大约总重 | 42 | 44 |
規格尺寸表

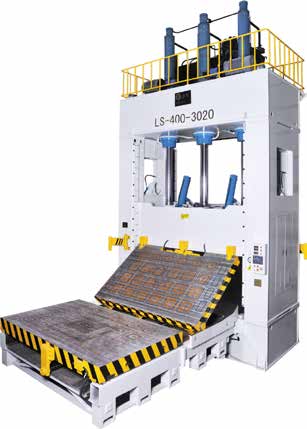

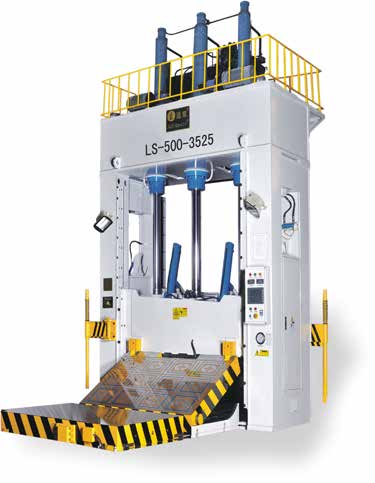

LS-400 | LS-500 | |
最大合模力 | 4000 | 5000 |
最大提升能力 | 900 | 1000 |
最大行程 | 2650 | 2750 |
开模空间 | 2500 | 2700 |
工作台尺寸 | 3000x2000 | 3500x2500 |
承载及翻转能力 | 20 | 30 |
上升/ 下降速度 | 70 / 80 | 70 / 80 |
永磁吸力 | 100 | 150 |
电永磁吸力 | 400 | 600 |
翻转角度 | 0 - 180 | 0 - 180 |
承载能力 | 45 | 65 |
磁盘吸力 | 240 | 450 |
移出行程 | 4000 | 5000 |
加压速度 | 25 | 25 |
顶出能力 | 8 | 10 |
顶出行程 | 200 | 250 |
电机功率 | 24.5 + 22 | 24.5 + 22 |
机床占地尺寸 | 6630 x 5350 | 8180 x 5950 |
机床最高高度 | 8800 | 9600 |
机床大约总重 | 76 | 120 |
規格尺寸表

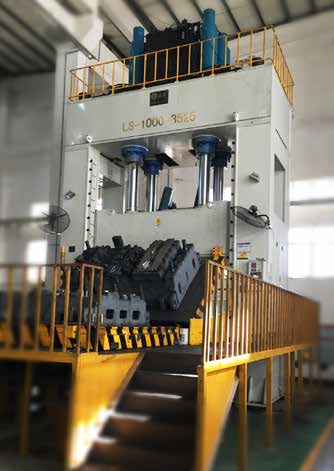

LS-1000 | |
最大合模力 | 1000 |
最大提升能力 | 1100 |
最大行程 | 2650 |
开模空间 | 2600 |
工作台尺寸 | 3500 x 2500 |
承载及翻转能力 | 30 |
上升/ 下降速度 | 70/80 |
永磁吸力 | 200 |
电永磁吸力 | 900 |
翻转角度 | 0-180 |
承载能力 | 65 |
磁盘吸力 | 450 |
移出行程 | 5000 |
加压速度 | 12 |
顶出能力 | 10 |
顶出行程 | 250 |
电机功率 | 22+22+16.5 |
机床占地尺寸 | 8200 x 6000 x 9600 |
机床最高高度 | 9600 |
机床大约总重 | 160 |
