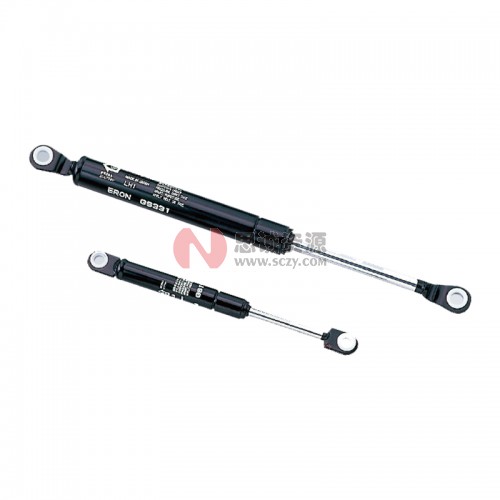

自营ERON-NABEYA氮气弹簧

含税价

￥待询价（提交订单10分钟内获取专属报价单）

品牌: ERON(雅朗)

产品分类: 氮气弹簧

型号: GS111

单位: 个

配送仓库: 国内仓库

货期

产品亮点: 小型、轻量，且可产生很大的弹簧力（反弹力）。弹簧力（反弹力）在很长的行程上几乎保持不变。可根据用途进行设计，应用范围广。

数量: - +

产品样本

ERON-NABEYA氮气弹簧.pdf

: 立即购买加入购物车

服务保障: 发票保障　正品保障

支付方式: 支付宝 微信支付 银行转账

品牌专区

进入品牌专区

服务说明

1、由思诚资源优选发货，并提供售后服务

2、因库存实时变化，具体发货时间以实际发货为准

ERON(雅朗)区域经理 李经理：18929218517咨询

商品详情

PDF数据手册

小型、轻量，且可产生很大的弹簧力（反弹力）。弹簧力（反弹力）在很长的行程上几乎保持不变。可根据用途进行设计，应用范围广。
小型、轻量，且可产生很大的弹簧力（反弹力）。

弹簧力（反弹力）在很长的行程上几乎保持不变。

可根据用途进行设计，应用范围广。

	材质	表面处理
缸体	STKM12BEC 机械机构用碳素钢管	烤漆涂装（黑色哑光）
活塞杆	S35C	气体氮化处理
衬套	聚缩醛树脂（白）	-
气体	氮气（N2）	-

型号	最大长度（Imax）	最小长度（Imin）	行程	气体反弹力（20℃）		A	B	C	D	E	G	H	J	K	适用安装支架	重量g
				最大长度-10mm时	最大长度-（）mm时
				（N）	（N）
GS111	181	131	50	27	32( 40)	15	6	15	6.5	8.6	R 8	111	15	R 8	GSB6A	75
GS112	181	131	50	85	102( 40)	15	6	15	6.5	8.6	R 8	111	15	R 8		75
GS113	181	131	50	147	175( 40)	15	6	15	6.5	8.6	R 8	111	15	R 8		75
GS114	181	131	50	186	222( 40)	15	6	15	6.5	8.6	R 8	131	15	R 8		75
GS115	181	131	50	206	245( 40)	15	6	15	6.5	8.6	R 8	131	15	R 8		75
GS121	221	151	70	81	102( 40)	15	6	15	6.5	8.6	R 8	131	15	R 8		90
GS122	221	151	70	119	124( 41.5)	15	6	15	6.5	8.6	R 8	131	15	R 8		90
GS123	221	151	70	196	245( 60)	15	6	15	6.5	8.6	R 8	151	15	R 8		90
GS131	261	171	90	69	89( 80)	15	6	15	6.5	8.6	R 8	151	15	R 8		108
GS132	261	171	90	79	103( 80)	15	6	15	6.5	8.6	R 8	151	15	R 8		108
GS133	261	171	90	88	115( 80)	15	6	15	6.5	8.6	R 8	151	15	R 8		108
GS134	261	171	90	147	191( 80)	15	6	15	6.5	8.6	R 8	151	15	R 8		108
GS135	261	171	90	196	254( 80)	15	6	15	6.5	8.6	R 8	171	15	R 8		151
GS141	281	181	100	76	103( 90)	15	6	15	6.5	8.6	R 8	161	15	R 8		120
GS142	281	181	100	196	257( 90)	15	6	15	6.5	8.6	R 8	161	15	R 8		120
GS143	281	181	100	110	147( 90)	15	6	15	6.5	8.6	R 8	181	15	R 8		161
GS211	261	171	90	263	353( 90)	18	8	15	6.5	8.6	R10	154	15	R10		170
GS221	281	181	100	324	428( 90)	18	8	15	6.5	8.6	R10	163	15	R10		190
GS311	580	344.5	235.5	129	195(206)	22	10	24	8.5	8.6	R10	320.5	24	R10	GSB8A GSB8B GSB8C GSB8D GSB8E	370
GS320	279	199	80	116	142( 70)	22	10	24	8.5	8.6	R10	199	24	R10		178
GS321	279	199	80	196	245( 80)	22	10	24	8.5	8.6	R10	169.5	24	R10		178
GS322	279	199	80	246	310( 80)	22	10	24	8.5	8.6	R10	199	24	R10		178
GS331	306	210	96	392	506( 91)	22	10	24	8.5	8.6	R10	186	24	R10		195
GS332	464	314	150	343	414(150)	22	10	24	8.5	8.6	R10	150	24	R10		310
GS341	472	330	142	279	371(125)	22	10	24	8.5	8.6	R10	306	24	R10		300
GS351	412	265	147	147	193(130)	22	10	24	8.5	8.6	R10	241	24	R10		265
GS352	412	265	147	240	313(130)	22	10	24	8.5	8.6	R10	265	24	R10		265
GS371	580	344.5	235.5	248	313(206)	22	10	24	8.5	8.6	R10	320.5	24	R10		370
GS372	580	344.5	235.5	343	434(206)	22	10	24	8.5	8.6	R10	344.5	24	R10		370
GS373	580	344.5	235.5	507	642(206)	22	10	24	8.5	8.6	R10	344.5	24	R10		370
GS374	670	400	270	406	588(240)	22	10	24	8.5	8.6	R10	400	24	R10		460
GS375	675	421.5	253.5	311	367(197)	22	10	24	8.5	8.6	R10	321.5	24	R10		430
GS381	833	476.5	356.5	216	288(350)	22	10	24	8.5	8.6	R10	452	24	R10		530
GS391	833	476.5	356.5	345	460(350)	22	10	24	8.5	8.6	R10	452	24	R10		530
GS401	567	356.5	210.5	587	799(179)	22	10	20	8.5	8.6	R15	356.5	24	R10		460
GS402	567	356.5	210.5	666	908(179)	22	10	20	8.5	8.6	R15	356.5	24	R10		460
GS411	627	384	243	196	301(215)	22	12.5	24	8.5	8.6	R10	360	24	R10		470
GS412	627	384	243	433	657(215)	22	12.5	24	8.5	8.6	R10	360	24	R10		470
GS420	670	400	270	127	190(240)	22	12.5	24	8.5	8.6	R10	400	24	R10		500
GS421	670	400	270	343	486(240)	22	12.5	24	8.5	8.6	R10	376	24	R10		500
GS422	670	400	270	507	736(240)	22	12.5	24	8.5	8.6	R10	376	24	R10		500
GS423	670	400	270	596	867(240)	22	12.5	24	8.5	8.6	R10	400	24	R10		500
GS424	670	400	270	755	1104(240)	22	12.5	24	8.5	8.6	R10	400	24	R10		500
GS430	700	400	300	596	965(290)	22	12.5	20	8.5	8.6	R10	400	20	R10		535
GS431	700	400	300	745	1160(275)	22	12.5	20	8.5	8.6	R10	376	20	R10		525
GS432	700	400	300	845	1320(275)	22	12.5	20	8.5	8.6	R10	376	20	R10		525
GS451	795	480	315	833	1220(305)	22	12.5	20	8.5	8.6	R10	480	20	R10		620

什么是氮气弹簧：

在密封缸体内充入高压气体（氮气：不燃性），利用该气体的反弹力实现弹簧的功能。氮气弹簧体积小，且在较大的初始负荷作用下具有较小的弹簧常数，因此广泛应用于各种机床以及夹具、汽车、办公自动化设备等。

特点：

弹簧常数小，可在较大行程范围内获得几乎恒定的弹簧力。

弹簧常数和气体反弹力的设定范围大。

可控制伸缩的运动速度。

体积小、重量轻。

动作流畅。

可根据用途进行设计，应用范围广。

结构图：

氮气弹簧选择：

选择氮气弹簧前，请认真阅读“使用/废弃时的注意事项”。

所需气体反弹力、行程、最大长度等各规格根据安装位置的不同而变化。

在门等上面使用氮气弹簧时，请勿施加轴向以外的力。

因此，在门等上面一般按2根1组使用。

由于安装了氮气弹簧，门等重物在开闭时，开闭所需的力（以下称为操作力）会减小，以下将从力矩的角度对比进行说明。

操作力与气体反弹力的关系：

绕支点的门自重力矩Mw=W×L1…（1）

氮气弹簧的气体反弹力矩Mg=Fg×L2…（2）

开门方向的操作力矩Mh=Fh×L3…（3）

此时，在Mw与Mg的关系中，若Mw＞Mg+Mh…（4）

这样，门将关闭；而若Mw<Mg+Mh…（5）

这样，门将打开。另外，若Mw=Mg+Mh…（6），安装有氮气弹簧的门将在

其所在位置保持平衡，不发生开闭。由上可知，对门进行了想要的操作后，

氮气弹簧所需的气体反弹力（使用n根氮气弹簧时）

Fg＝ (W×L1-Fh×L3)/n×L2…（7）。

安装支架（带1个垫圈、1个扣环）

GSB6A

材质：支架：SUS430 销：S35C 垫圈：SPHC 扣环：SK5 表面处理：镀锌
