杠杆千分表的角度误差

杠杆千分表的角度误差

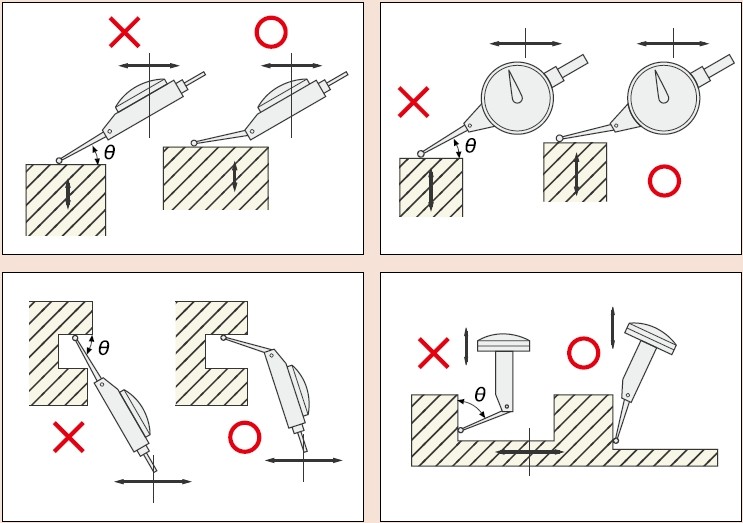

杠杆千分表会由于测针与测量面之间的角度而出现误差。将测针抵住测量面时，应尽量减小图上的角度θ。测量值会因为θ的值而不同。按照图表根据θ的值对测量值进行补正。

〔 实际值 = 测量值×补正值 〕

杠杆千分表角度补正

角度      补正值

10°        0.98

20°        0.94

30°        0.87

40°        0.77

50°        0.64

60°        0.50

杠杆千分表补正例

杠杆千分表的读数为0.002mm 时

θ＝ 10° 0.002mm × 0.98 ＝ 0.00196mm

θ＝ 20° 0.002mm × 0.94 ＝ 0.00188mm

θ＝ 30° 0.002mm × 0.87 ＝ 0.00174mm

使用渐开线测针测量，θ角度在30°之内无需补正。(可以按客户的订购制作)

杠杆千分表首选思诚。
