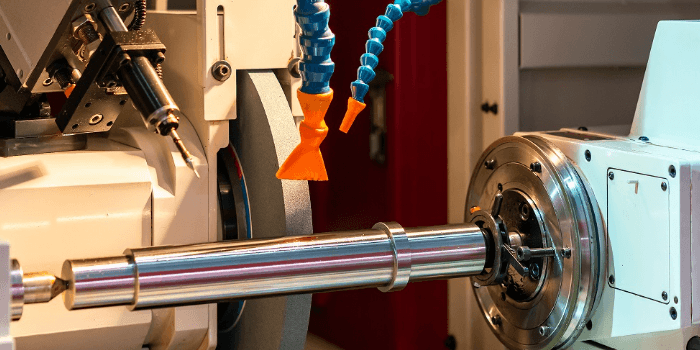

磨床是利用砂轮或其他磨具对工件表面进行磨削加工的机床，常用于外圆、内孔、平面、端面及成形表面的精密加工。磨床有哪些部件，主要取决于设备类型和加工方式。以常见的外圆磨床为例，主要部件包括床身、工作台、头架、尾座、砂轮架、砂轮主轴、进给机构、液压系统、润滑系统和冷却系统等。各部件分别承担支撑定位、工件旋转、砂轮驱动、进给控制及磨削区域冷却等任务，其结构精度和协同状态会直接影响工件尺寸精度、圆度、圆柱度及表面粗糙度。
一、磨床的主要部件有哪些？
磨床的部件可以按照机械结构、运动执行、辅助保障和控制系统进行划分。不同类型的磨床在具体配置上存在差异，例如外圆磨床通常配置头架和尾座，平面磨床多采用工作台与磨头配合的结构，内圆磨床则需要适应内孔加工的砂轮主轴及相应定位装置。
床身：作为机床的基础承载结构，用于安装和支撑工作台、砂轮架、头架及其他功能部件，承担加工过程中的载荷并维持各运动部件之间的几何关系。
工作台：用于承载工件定位部件或安装头架、尾座等装置，并按照加工要求进行纵向或横向运动。不同磨床的工作台结构和运动方向有所区别。
头架：主要用于夹持和驱动工件旋转，常见于外圆磨床、万能外圆磨床等设备。头架的主轴精度和旋转稳定性会影响工件的回转精度。
尾座：用于支撑较长的轴类工件，通常通过顶尖与工件中心孔配合，降低工件在磨削过程中的弯曲和振动风险。
砂轮架：用于安装和支撑砂轮主轴及相关驱动部件，并按照机床结构完成砂轮的进给或位置调整。砂轮架的刚性、导向精度和热稳定性会影响磨削状态。
砂轮主轴：负责驱动砂轮旋转，是磨削运动的核心执行部件。主轴的回转精度、刚性、轴承状态和动平衡情况，都会影响磨削表面质量。
进给机构：控制砂轮与工件之间的相对位置和切入量，常见形式包括手动进给、机械传动进给和数控进给。进给机构的分辨能力、传动间隙及重复定位表现会影响尺寸控制。
辅助系统：包括润滑、冷却、液压、气动、排屑和电气控制等系统，用于保障运动部件正常工作、控制磨削温度、清除磨屑并实现设备运行管理。
二、床身和工作台有什么作用？
床身是磨床的基础结构，主要承担整机重量、加工载荷以及运动部件产生的动态载荷。常见床身采用铸铁等具有一定刚性和减振能力的材料制造，部分设备也会根据精度、重量和热稳定性要求采用其他结构方案。床身的导轨面通常经过精密加工或配套处理，用于保证工作台、砂轮架等部件的运动轨迹。
床身的关键性能包括结构刚性、导轨几何精度、抗振能力和热稳定性。如果床身刚性不足，磨削时可能出现振纹、尺寸波动或局部变形；如果导轨磨损、润滑不良或存在污染物，则可能造成工作台运动不平稳，进而影响工件的直线度、圆柱度和表面质量。
工作台承担工件及相关夹具的安装任务，并根据磨床结构实现纵向、横向或其他方向的运动。在外圆磨床上，工作台通常带动工件沿轴向移动，使砂轮能够覆盖需要加工的外圆表面；在平面磨床上，工作台则可能采用纵向往复运动，并配合横向进给完成平面磨削。
工作台的运动形式与加工方式密切相关。普通磨床常采用手动、液压或机械传动方式实现工作台运动，数控磨床则可通过伺服驱动系统控制运动位置和速度。实际使用时，应检查导轨润滑、运动间隙、工作台直线度以及换向时的平稳性，避免因运动爬行或定位误差影响加工结果。
三、头架和尾座如何配合完成工件定位？

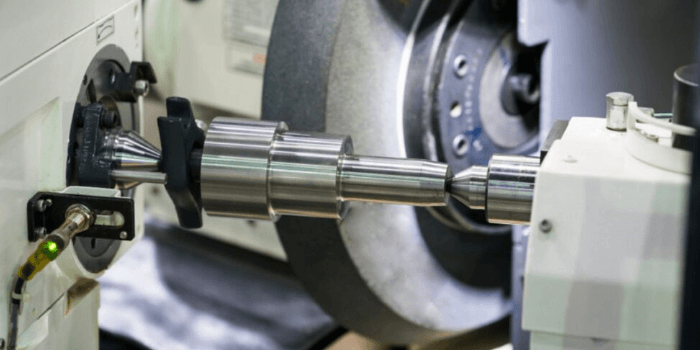

头架和尾座主要用于外圆磨床等设备上的轴类工件定位与支撑。两者通常沿工件轴线布置，配合顶尖、卡盘或其他夹持装置，使工件在磨削过程中保持规定的位置和旋转状态。具体装夹方式取决于工件形状、长度、重量、中心孔条件及加工精度要求。
头架的主要功能是夹持并驱动工件旋转。采用顶尖装夹时，工件两端中心孔与顶尖配合，头架通过驱动机构带动工件转动；采用卡盘装夹时，则由卡盘夹紧工件并传递旋转运动。头架主轴的回转精度、驱动稳定性和夹持可靠性，都会影响工件的圆度和表面纹理。
尾座的主要功能是提供辅助支撑。对于较长、细长或刚性不足的轴类工件，单端夹持可能使工件在磨削力作用下发生挠曲，导致中部尺寸偏差或圆柱度超差。尾座通过顶尖支撑工件另一端，可以改善装夹稳定性，但支撑力和顶尖位置需要合理控制。
头架与尾座的中心高度、同轴关系及安装状态需要符合设备精度要求。如果两端中心存在偏差，可能导致工件旋转轴线偏移，引起外圆锥度、圆度误差或局部磨削不均。对于热处理后的工件，还应考虑工件温升、中心孔质量及顶尖接触状态，避免因热膨胀或支撑不当影响测量结果。
对于短轴、盘类零件或结构不适合双顶尖支撑的工件，可以根据设备配置采用卡盘、专用夹具或其他定位方式。装夹前应清理中心孔和定位面，检查顶尖磨损情况，并通过试运转确认工件旋转平稳。
四、砂轮架和砂轮主轴有哪些关键功能？
砂轮架是磨床完成磨削运动的重要结构，主要用于安装砂轮主轴、驱动装置及相关调节机构。砂轮架通常需要按照机床设计实现横向进给、角度调整或其他位置变化。外圆磨床、平面磨床和内圆磨床的砂轮架结构存在差异，其共同要求是具备足够的刚性、稳定的运动导向以及可靠的砂轮安装条件。
砂轮主轴负责带动砂轮高速旋转，并将驱动系统提供的动力传递到磨削区域。主轴回转精度不足时，砂轮工作表面可能出现周期性偏移，造成工件表面产生波纹或振纹。主轴轴承磨损、润滑状态异常、砂轮安装不良以及动平衡不合格，也可能引发振动、噪声升高和表面质量下降。
砂轮的选择需要结合工件材料、硬度、磨削方式和加工要求。常见磨料包括氧化铝类和碳化硅类等，砂轮的粒度、硬度、组织及结合剂也会影响磨削性能。粒度较细的砂轮通常有利于获得较好的表面质量，但磨削效率、排屑能力和堵塞风险仍需结合工况判断，不能单纯依据粒度决定加工效果。
砂轮安装前应检查外观、规格和使用条件，并按照设备及砂轮制造商的要求完成检查、安装、平衡和防护确认。砂轮的允许工作线速度必须与砂轮标识及机床转速相匹配，不得超过规定限值。砂轮防护罩、主轴状态和冷却装置也应处于正常工作状态。
在精密磨削中，砂轮修整同样重要。修整可以恢复砂轮几何形状、改善磨粒切削状态并清除部分堵塞物。修整频率应根据砂轮磨损、工件材料、表面质量要求和加工节拍确定。若砂轮钝化或形状偏差未及时处理，容易出现磨削力增大、温升上升、烧伤或尺寸不稳定等问题。
五、磨床的进给机构和辅助系统有哪些作用？
进给机构用于控制砂轮与工件之间的相对运动，决定磨削切入量、位置调整和加工轨迹。手动进给结构操作直观，适用于部分常规加工和修整操作；机械或液压进给能够实现较稳定的连续运动；数控进给则可通过程序控制位置、速度和进给量，适合复杂轮廓及批量精密加工。
进给机构的精度不仅取决于驱动装置，还与导轨状态、丝杠传动、反馈元件、结构刚性和温度变化有关。传动间隙过大可能造成反向运动时的位置误差，导轨爬行则会使砂轮进给不连续。对于高精度加工，应结合设备结构检查进给重复性、定位误差和实际磨削尺寸之间的关系。
润滑系统负责向导轨、丝杠、轴承或其他需要润滑的部位提供适当润滑。润滑不足会增加摩擦和磨损，油路堵塞或润滑介质不符合要求也会影响部件寿命。日常维护时，应按照设备说明书检查油位、供油状态和润滑周期，避免将不同用途的润滑介质随意混用。
冷却系统用于向磨削区域供应冷却液，帮助带走热量并冲走磨屑。磨削过程中接触区域的温度可能较高，如果冷却液流量不足、喷射位置不合理或过滤效果不佳，容易造成工件热变形、磨削烧伤和表面质量下降。冷却液的类型、浓度、过滤精度和更换周期，应依据加工材料、设备要求及冷却液供应商的建议确定。
液压与气动系统根据设备设计用于驱动工作台、夹紧装置、防护机构或其他执行部件。液压系统需要关注油液清洁度、压力稳定性、密封状态和泄漏情况；气动系统则应关注供气压力、过滤、排水和气路密封。压力异常可能引发动作迟缓、定位不稳定或夹持失效。
电气控制系统负责协调主轴驱动、进给运动、润滑冷却、行程检测和安全保护等功能。数控磨床还可能配备位置反馈、自动补偿、砂轮修整控制及工件测量装置。操作人员应熟悉设备报警信息和安全联锁逻辑，不应通过绕过防护或联锁装置的方式维持生产。
六、不同类型磨床的部件配置有什么区别？
磨床的结构配置与加工对象密切相关。了解不同磨床的部件差异，有助于设备选型、工艺规划和故障排查。即使属于同一类磨床，不同制造商、规格和自动化配置也可能采用不同的机械结构。
外圆磨床：常见部件包括床身、工作台、头架、尾座、砂轮架和砂轮主轴，主要用于加工轴类工件的外圆、台阶外圆及部分端面。工件可通过顶尖、卡盘或专用夹具定位，具体方式需要结合工件结构确定。
内圆磨床：除床身、工作台和进给机构外，通常配备适合内孔加工的砂轮主轴或内圆磨头。由于内孔空间受限，砂轮直径、主轴悬伸长度、排屑和冷却条件会直接影响加工稳定性。对于深孔或小直径孔，尤其需要关注磨头刚性和振动控制。
平面磨床：通常由床身、工作台、磨头、砂轮主轴及垂直和横向进给机构组成。工件可采用电磁吸盘、机械夹具或其他方式固定。设备需要保证工作台运动与砂轮工作面的几何关系，以满足平面度、平行度和表面粗糙度要求。
无心磨床：主要由砂轮、导轮、托板及相关调整机构构成，通常不依靠头架和尾座支撑工件。砂轮承担主要磨削作用，导轮控制工件旋转和轴向进给，托板支撑工件。导轮角度、托板高度及砂轮与导轮之间的位置关系，会影响工件的圆度、尺寸和输送稳定性。
工具磨床和成形磨床：可能配备多方向调整机构、专用夹具、回转工作台或数控联动轴，用于加工刀具刃口、复杂轮廓和特定成形表面。这类设备的部件配置通常围绕加工对象、几何形状和测量补偿需求设计。
判断磨床有哪些部件时，不宜只根据设备名称推断完整配置。选型或维护前，应查阅设备结构图、使用说明书和精度检验文件，确认各部件的实际形式、行程范围、承载能力及维护要求。
以下是您可能还关注的问题与解答：
问题一：磨床的核心部件是哪几个？
从机械结构看，床身、工作台、砂轮架和砂轮主轴是重要部件；对于采用工件旋转装夹的外圆磨床，头架和尾座也承担关键的定位与支撑功能。具体核心部件应根据磨床类型和加工任务判断。
问题二：所有磨床都必须有头架和尾座吗？
不是。外圆磨床常配置头架和尾座，用于支撑或驱动轴类工件；平面磨床主要依靠工作台和夹具定位工件；无心磨床则通常通过砂轮、导轮和托板完成工件的支撑、旋转及进给。
问题三：砂轮架和砂轮主轴有什么区别？
砂轮架是承载和定位砂轮主轴及相关驱动部件的结构组件，砂轮主轴则负责驱动砂轮旋转。砂轮架影响整体支撑刚性和进给定位，砂轮主轴的回转精度、轴承状态及动平衡会直接影响磨削过程的稳定性。
问题四：磨床哪些部件需要定期检查？
通常需要检查导轨、工作台、砂轮主轴、砂轮防护装置、润滑系统、冷却系统、液压气动系统和电气安全装置。检查周期应结合设备说明书、运行时间、加工负荷和现场维护制度制定。
问题五：磨床部件异常会造成哪些加工问题？
床身或导轨状态异常可能造成运动不稳和几何精度偏差；头架、尾座定位异常可能引起工件圆度或圆柱度问题；砂轮主轴振动可能导致表面波纹；冷却不足可能引发磨削烧伤或热变形。排查时应结合工件检测结果、设备状态和加工记录逐项确认。
磨床由基础承载结构、工件定位装置、砂轮驱动机构、进给机构和辅助控制系统共同组成。床身与工作台决定基础运动和支撑条件，头架与尾座负责特定工件的定位和支撑，砂轮架及砂轮主轴完成磨削执行，进给、润滑、冷却和控制系统则保障加工过程稳定。掌握各部件的功能及相互关系，有助于合理选择磨床类型、制定加工工艺，并通过规范维护降低尺寸误差、振动和热损伤风险。
