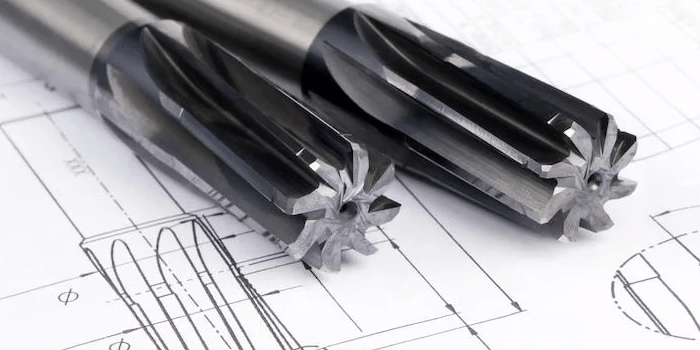

铰孔属于精加工孔的重要工艺，主要用于改善预加工孔的尺寸精度、圆度、圆柱度和表面质量。实际加工时，铰刀本身并不是独立工作的，刀柄、夹头、浮动接头、导向部件以及冷却润滑系统等都会影响铰孔稳定性。用户搜索铰孔刀具辅具种类时，通常关心的不只是“有哪些辅具”，还需要进一步判断不同辅具适合什么刀具、什么机床以及什么孔加工精度。合理选择配套辅具，可以减少刀具偏摆、改善铰刀与预制孔的同轴状态，并降低孔径波动和表面质量异常的风险。
一、铰孔刀具为什么需要配套辅具
1、铰孔属于对预加工孔进行精加工的工艺，铰刀通常需要较稳定地进入已有孔中。如果刀具夹持状态不稳定，主轴旋转中心与预加工孔轴线之间存在较大偏差，铰刀就可能受到不均匀切削力作用，从而造成孔径扩大、圆度变差或孔壁出现异常加工痕迹。
2、铰刀本身具有一定的导向作用，但不能完全消除机床主轴、刀柄和工件装夹误差。特别是在小直径孔、深孔和高精度孔加工中，刀具系统的径向跳动、轴向浮动和夹持刚性都会对最终孔精度产生影响。
3、辅具的作用可以概括为夹持、定位、导向、浮动补偿、冷却和稳定切削。不同铰孔工艺需要解决的问题不同，因此不能认为某一种刀柄或夹头适合全部铰孔任务。
二、铰孔刀具常用辅具有哪些种类
1、铰刀刀柄是最基础的配套辅具，用于连接机床主轴与铰刀。根据刀具柄部结构和机床主轴接口不同，可以采用不同形式的刀柄。刀柄需要与铰刀柄部尺寸和接口形式匹配，并保证足够的夹持刚性。
2、弹簧夹头及夹头刀柄适用于部分常规铰刀夹持。选择时需要保证夹头规格与刀具柄径匹配，装夹前还应清洁刀具柄部、夹头和刀柄内孔。夹持面存在切削液、粉尘或金属颗粒时，可能影响实际定位精度。
3、液压刀柄通过液压腔产生夹持力，适用于对刀具跳动和加工稳定性有较高要求的部分精加工场景。铰孔时可以利用较稳定的夹持状态降低刀具径向偏摆，但具体适用性仍取决于刀具柄径、铰刀结构和加工深度。
4、浮动铰刀刀柄是高精度铰孔中比较有针对性的辅具。其结构允许铰刀在一定范围内进行径向浮动，使铰刀能够更好地跟随预加工孔的位置，从而降低机床主轴与孔轴线之间轻微不同轴对铰孔质量造成的影响。
5、导向套主要用于需要提高刀具进入孔内稳定性的场景。对于某些结构件或专用机床加工，可以利用导向部件限制刀具进入方向。但导向套本身也需要保持良好的制造精度和安装状态，否则可能将导向误差传递到工件孔中。
6、延长杆和加长刀柄用于深孔或受工件结构限制的铰孔任务。当标准刀柄无法达到加工位置时，可以采用适当的延长结构。但刀具系统长度增加后，刚性会下降，因此需要重新评估振动、偏摆和加工参数。
三、浮动铰刀刀柄为什么适合高精度孔加工
1、普通刚性刀柄会将机床主轴的径向位置直接传递给铰刀。如果主轴中心与预加工孔中心存在一定偏差，铰刀进入孔内后可能受到侧向约束。浮动刀柄允许刀具在规定范围内进行一定程度的自适应调整，可以减小部分径向不同轴因素的影响。
2、浮动并不等于刀具可以自由摆动。高质量浮动刀柄需要在允许的补偿范围内保持稳定，同时具备良好的旋转精度和轴向定位能力。实际选型时，应查看制造商规定的浮动量、适用刀具尺寸和允许转速等参数。
3、浮动刀柄更适合解决刀具轴线与预制孔轴线之间的轻微偏差问题。如果预加工孔的位置误差已经明显超出工艺要求，单纯使用浮动刀柄并不能把孔加工成符合要求的高精度孔。铰孔前的钻孔、扩孔或镗孔工序仍然需要保证合理的孔位置和加工余量。
四、铰刀夹持系统如何选择
1、选择夹持系统时，需要先确认铰刀柄部形式和尺寸。不同铰刀可能采用直柄、锥柄或其他专用连接形式，夹持辅具必须与刀具接口相匹配。
2、对于普通钢件、铝合金和铸铁等常规材料的孔精加工，可以根据机床结构和精度要求选择适合的弹簧夹头、液压刀柄或专用铰刀刀柄。对于精度要求较高的孔，应更加关注刀柄实际跳动和夹持稳定性。
3、如果铰刀需要较长悬伸，应重点考虑刀柄刚性。刀具悬伸增加后，系统抗弯能力会下降，容易出现振动和孔径波动。深孔加工应优先考虑专用加长刀具和合理支撑，而不是简单增加普通刀柄长度。
4、对于自动换刀加工中心，还需要确认刀柄总长度、刀具直径和相邻刀位之间的干涉情况。刀具系统既要满足孔深要求，也要保证换刀动作和加工路径安全。
五、铰孔导向辅具有哪些应用特点
1、导向套可以在刀具进入孔前提供一定的方向约束，常用于专用夹具、组合机床和部分结构复杂的孔加工场景。它的价值主要体现在提高铰刀进入孔时的稳定性，而不是替代刀具本身的切削功能。
2、固定式导向套适用于工件与夹具之间位置稳定、孔加工批量较大的场景。导向孔尺寸、同轴度和耐磨性需要根据刀具规格和加工要求确定。
3、导向部件长期使用后可能发生磨损。如果导向孔磨损或产生毛刺，刀具进入方向可能发生变化，进而影响孔加工精度。因此批量生产中应建立导向套检查和更换标准。
4、并非所有铰孔都需要导向套。使用加工中心进行高精度孔加工时，如果机床、刀柄、工件装夹和预加工孔的位置精度已经满足要求，可以根据具体工艺判断是否需要额外导向。
六、铰孔刀具辅具与机床主轴接口如何匹配
1、刀柄首先需要与机床主轴接口匹配。常见加工中心会采用不同规格的锥柄接口，具体规格与机床型号有关。选择铰刀辅具时，需要确认刀柄锥柄、拉钉以及自动换刀系统是否与机床兼容。
2、对于高速加工中心，需要特别关注刀柄系统的允许转速和动平衡性能。铰孔通常不属于极高转速加工，但如果采用高速主轴运行，刀柄系统仍需要满足相应的旋转精度和安全要求。
3、刀柄端面定位状态也会影响刀具系统稳定性。刀柄锥面、端面以及主轴接口存在污染物时，可能造成装夹位置偏差。每次装刀前都应保持连接面清洁，避免金属屑和灰尘影响定位。
七、铰孔辅具选择与孔加工精度有什么关系
1、铰孔通常用于获得较好的孔尺寸精度和表面质量，但实际结果由预加工孔精度、铰刀制造精度、机床精度、刀柄跳动、工件装夹以及切削参数共同决定。不能把最终孔精度全部归因于铰刀或某一种辅具。
2、以常见精密机械加工为例，铰孔可以用于加工较小尺寸公差的孔，但具体能够达到多少精度，需要根据孔径、材料、铰刀类型和加工设备确定。某些普通机加工场景可以达到较高的孔尺寸精度，而精密配合孔则需要进一步结合精镗、珩磨或其他工艺进行判断。
3、刀具径向跳动会影响铰刀各刃的实际切削负荷。如果某些刃口承担的切削量明显较大，可能造成孔径扩大或表面质量下降。因此高精度铰孔需要关注刀具系统的整体跳动，而不能只检查铰刀本身。
八、铰孔刀具辅具如何根据加工材料选择
1、加工普通钢件时，需要关注铰刀切削刃材料、几何角度、冷却条件和刀具夹持稳定性。普通弹簧夹头、液压刀柄或专用铰刀刀柄均可能适用，具体取决于孔精度和生产节拍。
2、加工不锈钢时，需要控制切削热和加工硬化风险。辅具应保持可靠夹持，减少刀具振动，同时采用适合材料和刀具的冷却润滑方式。加工参数应以刀具制造商推荐范围为基础调整。
3、加工铝合金时，排屑和防止切屑黏附比较重要。辅具需要保证铰刀旋转稳定，冷却方式则需要根据刀具结构和孔深确定。
4、加工铸铁时，粉尘和细小切屑容易进入夹持系统，因此刀柄、夹头和机床主轴接口需要保持清洁。干式或微量润滑等具体方式需要结合材料牌号和工艺要求确定。
九、深孔铰削时如何选择辅具
1、深孔加工首先需要解决刀具悬伸问题。铰刀伸出越长，系统刚性越低，越容易出现振动和让刀。因此深孔铰削应优先选择刚性较好的刀具系统，并尽可能缩短不必要的悬伸。
2、如果加工位置较深，可以采用加长刀柄或专用刀杆，但需要注意刀具系统长度增加后固有频率会发生变化。出现振动时，应综合调整刀具结构、切削速度、进给量和切削宽度，而不是简单提高或降低某一个参数。
3、深孔铰削还需要解决排屑和冷却问题。切屑滞留在孔内可能造成重复切削和孔壁划伤。对于深孔工况，应根据刀具结构选择合适的冷却方式，并保证切屑能够及时排出。
十、铰孔刀具辅具现场使用有哪些注意事项
1、装夹前需要检查铰刀柄部、夹头、刀柄锥面以及主轴接口是否清洁。任何附着在定位面上的金属屑都可能影响刀具实际安装位置。
2、铰刀装入夹持系统后，应确认有效夹持长度满足刀具和刀柄制造商要求。夹持不足会影响刚性和安全性，过度增加刀具伸出量则会降低加工稳定性。
3、铰刀进入工件前应确认预加工孔尺寸和孔深符合工艺要求。铰刀属于精加工刀具，通常需要保留适当的铰削余量，余量过小可能无法有效切削，余量过大则会增加切削负荷和刀具磨损。
4、铰孔过程中不宜随意改变主轴转速和进给参数。铰刀对切削速度和进给比较敏感，实际参数应参考刀具制造商针对材料、刀具直径和冷却条件提供的数据。
5、对于高精度孔，应在刀具系统安装完成后检查实际跳动，并通过首件测量确认孔径、圆度、圆柱度和表面质量。批量生产过程中还需要关注刀具磨损造成的孔径逐渐变化。
以下是您可能还关注的问题与解答：
Q：铰孔刀具常用辅具有哪些？
A：常见辅具包括铰刀刀柄、弹簧夹头、液压刀柄、浮动铰刀刀柄、导向套、加长刀柄以及相关冷却供液装置。具体选择需要根据铰刀柄部形式、机床接口、孔深和精度要求确定。
Q：铰孔为什么经常使用浮动刀柄？
A：浮动刀柄能够在规定范围内对刀具进行一定程度的径向自适应，使铰刀更容易跟随预加工孔的实际轴线，从而降低部分主轴与孔轴线轻微不同轴对加工结果造成的影响。
Q：铰刀可以直接装在普通弹簧夹头上吗？
A：部分铰刀可以采用弹簧夹头夹持，但需要确认刀具柄径、夹头规格和刀具制造商的使用要求。对于高精度铰孔，还应关注装夹后的径向跳动和夹持稳定性。
Q：铰孔前为什么需要控制预加工孔尺寸？
A：铰刀主要承担精加工任务，需要在预加工孔基础上去除适量材料。如果预孔过小，铰刀负荷可能过大；如果预孔过大，则可能导致铰刀无法获得合理的切削状态。合理的铰削余量应根据孔径、材料和铰刀类型确定。
Q：铰孔刀具伸出越短越好吗？
A：在满足加工深度、避让空间和刀柄结构要求的前提下，减少不必要的悬伸通常有利于提高刀具系统刚性。但如果刀具伸出不足导致刀柄与工件发生干涉，也会造成安全问题，因此需要根据实际孔深和加工路径确定。
Q：高精度孔加工如何选择铰孔辅具？
A：可以从刀具接口、刀柄刚性、实际跳动、是否需要浮动补偿、孔深、主轴转速和工件材料等方面综合判断。对于位置精度要求较高的孔，应特别关注预加工孔的位置精度，因为浮动刀柄只能补偿一定范围内的轴线偏差，不能替代前道工序的定位精度控制。
铰孔刀具辅具的选择需要围绕刀具夹持稳定性、轴线适应能力、加工深度和孔精度展开。常规孔加工可以根据机床和刀具结构选择合适的夹头或专用刀柄；高精度铰孔可以重点考虑低跳动夹持系统和浮动铰刀刀柄；深孔加工则需要进一步关注刀具悬伸、系统刚性以及冷却排屑。实际生产中，辅具并不能独立决定孔加工精度，还需要与预加工孔质量、铰刀本身精度、机床状态、工件装夹和切削参数共同匹配，才能形成稳定的高精度孔加工工艺。
