在机械加工与精密装配领域，孔的同心度是一项直接决定回转体零件能否顺利装配、平稳运转的关键位置公差。当孔的中心相对基准中心发生偏移，哪怕偏移量只有几微米，也可能导致轴与孔卡滞、振动加剧、密封失效等一系列问题。从工业检测实践出发，系统讲解孔同心度的定义、基准建立原则，以及借助三坐标测量机完成检测的完整流程，帮助一线质检人员与工艺工程师建立清晰、可执行的测量思路。
一、孔同心度的定义与公差解读
1、同心度属于几何公差中的位置公差范畴，用来约束被测要素的中心与基准要素中心之间的重合程度。对于单个截面上的圆，同心度控制的是圆心位置；对于孔这一类具有轴向延伸的圆柱要素，工程上更常用同轴度来描述整个轴线的偏移情况。两者概念相近，检测对象却有所不同，测量前需先明确图纸标注的具体类型。
2、同心度的公差带是一个以基准圆心为圆心、以公差值为直径的圆形区域。被测圆的实际圆心必须落在这个圆形区域之内，才判定为合格。图纸上标注的同心度公差值通常以直径形式给出，例如标注数值为零点零五毫米，意味着被测圆心相对基准圆心的偏移距离不得超过零点零二五毫米，实际判定时以两倍偏移量与公差值比较。
3、理解同心度还需区分它与圆度、位置度的差异。圆度只关注单一圆轮廓自身的形状波动，不涉及基准；位置度则用理论正确尺寸加公差框格来限定位置。同心度强调的是与基准之间的相对关系，因此基准要素的选择是否合理，往往比测量设备本身更直接影响结果的准确性与可重复性。
二、测量前的准备与测头校准

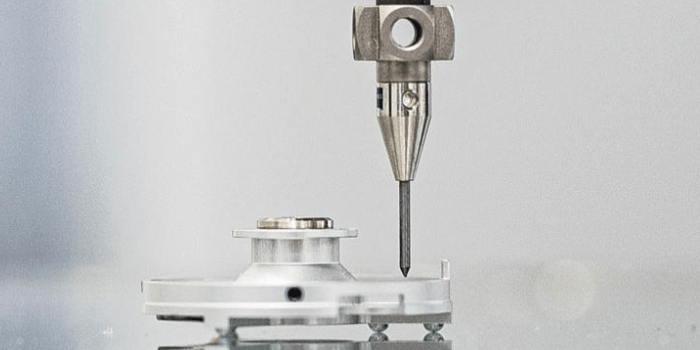

1、三坐标测量机在正式采集孔要素之前，测头系统的校准是保证数据可信度的基础环节。测头通过标准球进行校准，标准球直径常见规格有十五毫米、二十五毫米等，校准过程会同时确定测球的等效直径、测杆的挠度修正量以及各测头角度的空间关系，这些参数一旦存在偏差，会直接叠加到后续的圆拟合结果中。

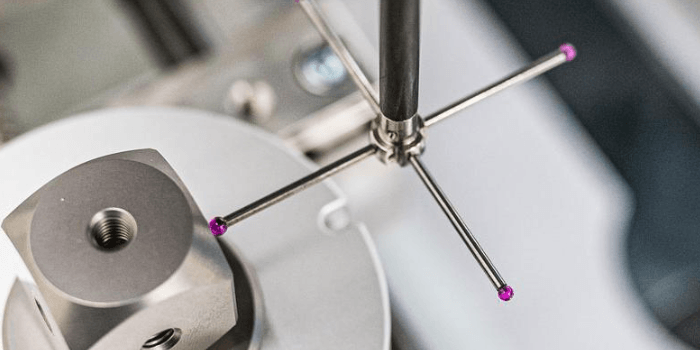

2、测头的选型需要结合孔径与孔深综合考虑。小孔径、深孔应选用直径较小、杆长适中的测针，避免测杆与孔壁发生干涉；浅孔、大孔则可选用直径较大的测球，以降低表面粗糙度对采点的干扰。测针配置完成并加装后，必须重新执行校准，不能沿用更换之前的校准参数。
3、温度对同心度测量的影响不容忽视。计量领域普遍以二十摄氏度为标准参考温度，工件与测量机之间存在温度差时，会因热胀冷缩产生尺寸漂移，长工件尤其明显。测量前应让工件与设备在同一环境中充分恒温，减少人手长时间握持工件带来的局部温升，这是保证微小公差测量稳定的前提。
三、基准的建立方法与原则
1、基准建立是同心度检测的核心步骤，直接决定被测圆心偏差相对谁而言。理想的基准要素应遵循设计基准、工艺基准与检测基准统一的原则，优先选取与装配关系直接相关的孔或轴颈作为基准，避免随意更换基准导致测量结果与装配实际脱节。
2、三坐标测量机建立坐标系常采用点线面组合的方式，业内通俗称为三点定面、两点定线、一点定原点。先用一个平面要素确定主方向，再用一条直线要素锁定旋转方向，最后用一个点确定坐标原点，由此构建出完整的三维坐标系。对于回转体零件，通常以端面建立基准平面、以基准孔或外圆柱的轴线建立基准直线。
3、基准要素的刚性至关重要。基准孔过短时，仅凭一层截面圆拟合出的轴线方向极不稳定，微小的采点误差就会被放大成较大的角度偏转，进而把误差传导到被测要素的评价中。遇到短基准孔的情况，应尽量延长基准的有效长度，或改用端面加长圆柱的组合基准来提升稳定性。
四、三坐标测量机的同心度检测流程
1、采点策略直接影响圆拟合的质量。测量单个截面圆时，理论上最少三个点即可确定一个圆，但实际检测中过少的采点无法反映轮廓的真实状态，建议均匀分布采集六到八个点，采点位置应避开孔口倒角、毛刺、划痕与异物附着区域，并保持各采点处于同一截面高度，避免螺旋式采点带来的轴线倾斜误差。
2、采集完成后，测量软件依据最小二乘法等算法对采点进行圆拟合，得到被测圆的圆心坐标。同时以基准要素的圆心或轴线作为参考，计算出被测圆心相对基准的偏心距。同心度评价值取偏心距的两倍，与图纸标注的公差带进行比较，得出合格与否的结论，最终以报告形式输出数值、公差带与判定结果。
3、对于需要评价整段孔轴线的情况，应在轴向不同深度分层采集多个截面圆，用各截面圆心的连线构造被测轴线，再与基准轴线进行同轴度评价。分层越多，越能反映孔轴线的真实弯曲与偏斜状态。实际操作中还应执行多次重复测量，观察结果的重复性，若多次测量数值跳动偏大，应优先排查装夹与采点环节的问题。
五、影响同心度测量精度的因素与对策
1、误差来源是多方面的。测头校准不充分、采点数量不足或分布不均、工件装夹变形、环境温度波动、基准要素过短刚性差、孔内表面质量差等因素，都会造成测量结果偏离真实状态。其中圆度误差与位置误差的耦合尤其值得注意，孔自身的椭圆变形会被软件拟合为圆，从而把形状误差的一部分转嫁到圆心位置评价上。
2、针对上述因素，可采取对应的控制措施。测头使用前充分校准并定期复核；采点数量适当增加且均匀分布；装夹时选用合理的支撑与夹紧位置，避免薄壁零件受力变形；测量环境尽量保持恒温；基准要素优先选用长圆柱；孔内表面清理干净后再进行采点。对于圆度较差的孔，可先单独评价圆度，再分析其对同心度结果的贡献程度。
3、工艺层面同样需要协同。同心度超差往往源于加工环节，例如一次装夹无法保证多个孔的同轴、刀具让刀、装夹基准与设计基准不一致等。检测的目的不仅是判定合格与否，更要为工艺改进提供方向，因此测量报告中建议同时记录采点策略、基准选取与重复性数据，便于质量追溯与工艺优化。
以下是您可能还关注的问题与解答：
Q：孔的同心度和同轴度有什么区别？
A：同心度针对单个截面圆的圆心，约束的是圆心相对基准圆心的偏移；同轴度针对整个圆柱的轴线，约束的是轴线相对基准轴线的偏斜与平移。单个孔若只关心某一截面位置，用同心度即可；若要评价整段孔轴线的综合偏差，应使用同轴度，两者在检测采点范围上有明显差异。
Q：三坐标测量孔同心度，采几个点比较合适？
A：单个截面圆理论上最少三个点即可确定，但为了保证拟合稳定性与重复性，建议均匀采集六到八个点。若孔内表面状态较差或公差要求较严，可进一步增加采点数量。采点要保持同一截面高度，并避开倒角、毛刺和缺陷区域。
Q：基准孔很短，测量结果总是跳动，该怎么处理？
A：短基准孔拟合出的轴线方向稳定性差，容易放大误差。可以尝试延长基准的有效长度，例如把基准孔与外圆柱或较长轴段组合建立公共基准；也可以改用端面建立主方向，再用孔轴线作辅助定向，从源头上降低基准不稳定带来的结果跳动。
Q：没有三坐标测量机，如何测量孔的同心度？
A：常规做法是采用心轴与指示表配合。将精密心轴穿入基准孔与被测孔，或让零件绕基准轴旋转，用千分表打表读取被测孔的径向跳动，跳动值的一半可作为同心度参考。二维的影像测量仪也可用于薄壁、浅孔零件的圆心偏移测量，但测量能力与三坐标相比存在一定局限。
Q：同心度测量结果与加工时自检的结果对不上，可能是什么原因？
A：常见原因是基准不一致、测量方法不同以及温度与装夹状态差异。加工自检往往以设备回转轴为参考，三坐标则以图纸标注基准建立坐标系，两者基准不统一时结果必然存在偏差。建议统一基准体系，并在相近的温度与装夹状态下复核，才能让检测结果具有可比性。
孔的同心度检测是一项看似简单、实则对基准与采点策略要求很高的工作。掌握公差定义、规范建立基准、合理规划采点，并系统控制温度、装夹与测头校准等影响因素，才能让三坐标测量机的检测结果真实反映零件的装配状态。测量数据最终应服务于工艺改进，帮助车间在保证加工效率的同时，把孔系零件的同轴精度稳定控制在图纸要求范围之内。
