四轴加工中心是在传统三轴加工基础上增加一个旋转运动轴的数控加工设备，通过三个直线轴与一个旋转轴的联动，实现工件多角度加工和复杂结构制造。四轴加工中心的特点主要体现在减少装夹次数、提升多面加工能力、改善复杂零件加工效率以及提高定位灵活性等方面。该设备广泛应用于模具、航空零件、汽车零部件、精密机械结构件等加工领域。
一、四轴加工中心的结构与工作原理是什么
1、四轴加工中心通常由三个直线运动轴和一个旋转轴组成。三个直线轴负责刀具或工件在空间中的直线移动，第四轴通过旋转运动改变工件加工方向，使刀具能够进入不同角度位置进行切削。

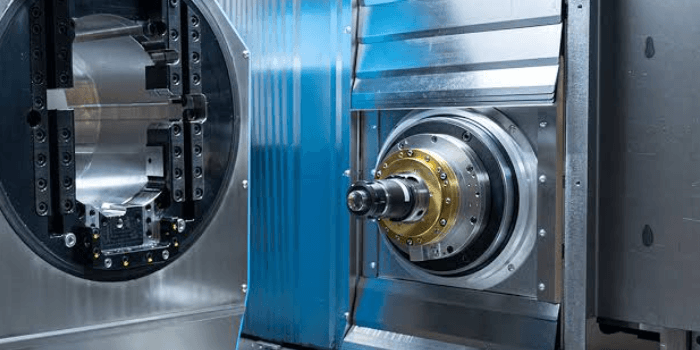

2、第四轴常见形式包括回转工作台和分度头结构。回转工作台安装在机床工作台上，通过伺服驱动实现角度旋转；分度头则更多用于轴类零件、齿轮类零件以及需要连续角度定位的加工场景。
3、四轴加工可以分为四轴定位加工和四轴联动加工。定位加工主要是在固定角度完成加工，例如加工多个侧面孔位；联动加工则是在切削过程中同时控制旋转轴和直线轴，实现连续曲面、螺旋槽等复杂轨迹加工。
二、四轴加工中心多面加工有什么优势
1、传统三轴加工中，工件多个侧面通常需要多次重新装夹。每次装夹都会产生定位误差，同时增加辅助时间。四轴加工中心通过旋转工件，使刀具能够快速切换加工方向，减少重复定位过程。
2、多面加工能够提高零件整体加工一致性。对于具有多个基准面、侧孔、斜孔和复杂轮廓的零件，减少装夹次数有助于降低基准转换误差，提高尺寸关联精度。
3、四轴结构还可以改善刀具进入角度。例如加工深槽、倾斜面和侧壁结构时，通过旋转工件调整切削方向，可以减少刀具悬伸，提高加工刚性和切削稳定性。
三、旋转定位功能适合哪些加工场景

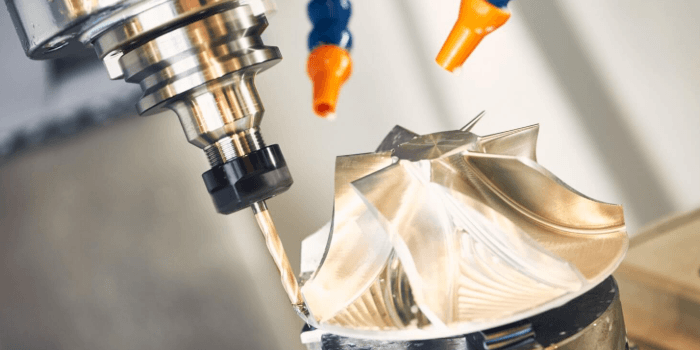

1、四轴加工中心适合加工圆周分布特征零件。例如法兰孔、齿槽、叶轮局部结构和多面箱体零件，可以通过旋转轴进行角度分度，实现多个位置快速加工。
2、对于斜孔和倾斜加工面，第四轴能够改变工件姿态，使钻头、铣刀以更合理方向接近加工区域。相比三轴加工依靠复杂刀路补偿，旋转定位能够降低编程难度。

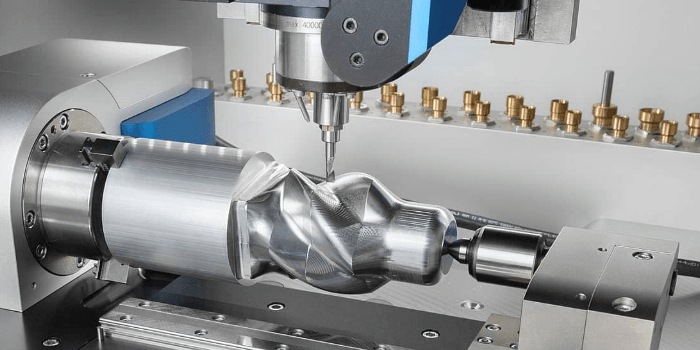

3、轴类零件加工也是四轴设备常见应用方向。通过工件旋转与刀具运动配合，可以完成圆柱面槽加工、螺旋结构加工以及连续角度特征制造。
四、四轴加工中心相比三轴加工有哪些区别
1、三轴加工中心主要依靠三个方向运动完成空间加工，适合平面、槽、孔和普通曲面加工。四轴加工增加旋转自由度后，可以从更多方向接近工件，提高复杂结构加工能力。
2、加工效率方面，四轴设备并不是所有零件都会明显提高效率。对于简单平面零件，增加旋转轴可能增加设备投入和编程复杂度；对于多面结构零件，则能够减少装夹时间，提高综合加工效率。
3、加工精度方面，四轴减少装夹次数后，有助于保持多个加工特征之间的位置关系。但旋转轴本身也会引入回转精度误差，因此需要定期检测分度精度和轴向间隙。
五、选择四轴加工中心需要关注哪些因素
1、选择四轴加工中心时，应根据零件尺寸、重量和加工需求确定旋转轴规格。回转工作台承载能力、旋转精度、夹持方式以及有效加工范围都会影响实际应用效果。
2、机床控制系统需要支持对应的四轴功能。定位加工主要关注分度控制能力，连续联动加工则要求数控系统具备多轴插补功能，以保证复杂轨迹运动平滑稳定。
3、刀具系统和夹具设计同样重要。四轴加工虽然减少装夹，但复杂零件加工仍需要合理规划刀具长度、干涉检查和工件定位方式，避免旋转过程中发生碰撞。
以下是您可能还关注的问题与解答：
Q：四轴加工中心一定比三轴加工中心效率高吗？
A：不一定。四轴优势主要体现在多面加工、复杂结构加工和减少装夹方面。对于简单零件，三轴设备可能已经能够满足生产需求。
Q：四轴加工中心可以加工五轴零件吗？
A：通常不能完全替代五轴加工。四轴增加一个旋转方向，但仍缺少一个旋转自由度，在复杂空间曲面加工方面能力有限。
Q：四轴加工中心适合哪些行业？
A：常用于模具制造、汽车零件、航空结构件、机械零部件和精密设备零件加工，尤其适合具有多面特征和角度加工需求的工件。
Q：四轴加工中心编程难度高吗？
A：相比三轴加工，需要增加旋转轴运动规划，但现代数控编程软件能够辅助生成多轴刀路。实际难度主要取决于零件复杂程度和加工工艺设计。
四轴加工中心的特点主要体现在增加旋转加工能力后带来的多面加工优势、减少装夹次数以及提升复杂零件适应能力。通过直线轴与旋转轴协同运动，四轴设备能够完成更多角度方向的加工任务。实际选型时，需要结合零件结构、加工精度、生产批量和工艺需求进行判断，使设备能力与加工场景相匹配。
