在工业制造领域，测量工具（或称量具、量仪）是确保产品质量、装配精度和工艺稳定性的“工业之眼”。从一根简单的钢尺到高精度的三坐标测量机，它们共同构成了现代制造业的计量基石。根据国家标准GB/T 17164-2022《几何量测量器具术语 产品术语》及行业实践，测量工具可系统性地分为以下几大类型，每类都有其独特的原理、精度范围和应用场景。
一、按工作原理与功能分类：四大核心类型
1、实物量具（Gauge Blocks & Reference Standards）
这类工具以固定形态复现一个或多个已知量值，不带指示装置，主要用于校准或比对。
- 典型代表：量块（块规）、直角尺、标准环规、光滑极限量规（通止规）。
- 特点：结构简单、稳定性高、精度可达0.1μm级（如00级量块）。
- 应用：作为长度基准传递量值，用于校准千分尺、卡尺等；通止规则广泛用于生产线快速判定孔/轴是否合格（“通端过、止端不过”即为合格）。
2、显示式测量仪器（Indicating Measuring Instruments）
通过机械、光学或电子方式将被测量转换为可读数值，是车间最常用的类型。
- 细分类型：
- 游标类：游标卡尺（精度0.02mm/0.05mm），可测内径、外径、深度；

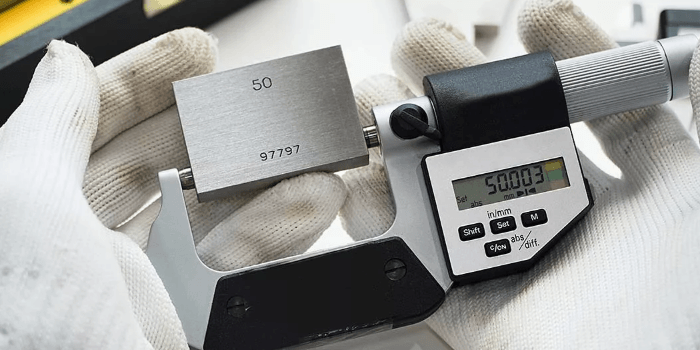

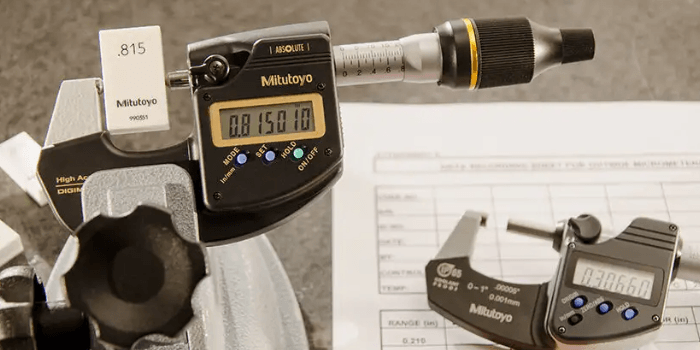

- 螺旋副类：外径千分尺（GB/T 1216-2018规定，精度0.001~0.01mm）、内径千分尺、公法线千分尺；
- 指示表类：百分表、千分表（GB/T 1219-2008）、杠杆表，用于检测形位误差；
- 数显类：数显卡尺、数显高度规，读数直观，支持数据输出。
- 特点：操作便捷、适用性强，精度覆盖微米至毫米级。
- 应用：机加工过程中的尺寸抽检、首件确认、设备调试等。
3、光学与影像测量仪器（Optical & Vision-based Instruments）
利用光学放大和图像处理技术实现非接触测量，避免划伤工件。
- 典型代表：工具显微镜、投影仪、全自动影像测量仪（2.5D/3D）。
- 特点：非接触、高分辨率（可达±0.5μm）、适合薄壁/软质材料。
- 应用：PCB线路宽度、模具轮廓、精密齿轮齿形、手机玻璃外形等复杂二维特征测量。

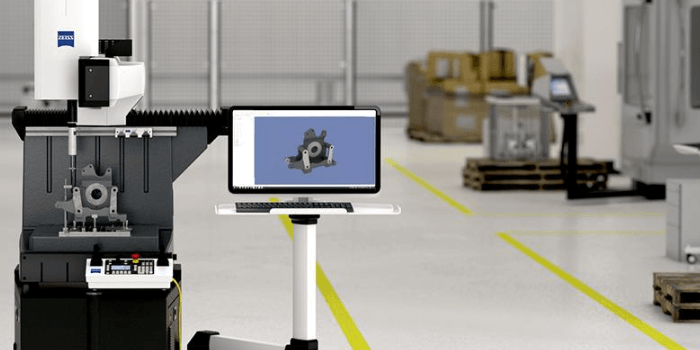

4、坐标测量系统（Coordinate Measuring Machines, CMM）
通过探针在三维空间内采点，构建工件数字模型，实现全尺寸检测。
- 类型：接触式（触发/扫描探针）、非接触式（激光/白光扫描）、复合式。
- 特点：精度高（可达±1μm/m）、功能全面，可测形状、位置、轮廓度等GD&T参数。
- 应用：汽车发动机缸体、航空结构件、医疗器械等高价值复杂零件的终检与逆向工程。
二、按用途与精度等级分类：从通用到精密
1、通用量具：如钢直尺、卷尺、普通卡尺，精度较低（±0.1mm级），用于粗略测量或现场勘测。
2、精密量具：如千分尺、高精度卡尺、高度规，精度达±0.001~0.01mm，用于机加工车间质量控制。
3、超精密量仪：如圆度仪、表面粗糙度仪、激光干涉仪，精度达纳米级，用于计量室或高端制造（如半导体、光学镜片）。
三、特殊功能测量工具：解决特定难题
- 角度测量：万能角度尺、正弦规、电子水平仪；
- 间隙/厚度测量：塞尺（一组0.02~1.0mm薄片）、涂层测厚仪；
- 表面质量：表面粗糙度样块、便携式粗糙度仪；
- 在线检测：气动量仪（用于大批量生产中孔径的快速分选）、激光位移传感器。
四、选择与使用的关键原则
1、匹配精度需求：遵循“1/10原则”，即测量工具精度应优于被测公差的1/10。例如，公差±0.05mm的尺寸，应选用精度≤0.005mm的量具。
2、考虑环境因素：恒温（20±1℃）、防振、清洁是高精度测量的前提。
3、定期校准溯源：依据JJF/JJG系列计量检定规程，确保量值可追溯至国家基准。
4、人机工程：操作便捷性、数据显示方式（模拟/数字）、数据接口（USB/RS232）影响效率。
以下是您可能还关注的问题与解答：
Q：游标卡尺和千分尺哪个更准？
A：千分尺更准。游标卡尺典型精度为0.02mm，而千分尺可达0.001mm。但千分尺测量范围小（通常25mm一档），卡尺则更灵活。
Q：通止规为什么没有刻度？
A：它只判断“合格/不合格”，不提供具体尺寸。通端按最大实体尺寸设计，止端按最小实体尺寸设计，符合“泰勒原则”，能有效控制配合性质。
Q：影像测量仪能替代三坐标吗？
A：不能完全替代。影像仪擅长2D轮廓，CMM擅长3D空间特征。两者常互补使用，如用影像仪测平面尺寸，CMM测垂直度、同轴度等。
Q：如何判断一把卡尺是否需要校准？
A：定期（如每3个月）用标准量块测试。若测量10.00mm量块时读数偏差超过±0.02mm（对于0.02mm分度卡尺），即需送检校准。
测量工具的选择，本质上是对“精度、效率、成本”三角的权衡。理解其分类逻辑与适用边界，才能在实际生产中“用对工具、测准数据、控好质量”。无论是传统制造还是智能制造，这套精密的“工业感官系统”都不可或缺。
