千分尺的核心部件及其精密测量的关键

[原创内容] 发布于:2024-11-25 09:28:58 阅读:163次 编辑:思诚市场部 核心内容:千分尺的核心部件

千分尺作为一种精密测量工具,其核心部件的精度和稳定性直接影响测量结果。本文将深入探讨千分尺的核心部件,并分析其在精密测量中的关键作用,帮助大家更好地理解和使用千分尺。

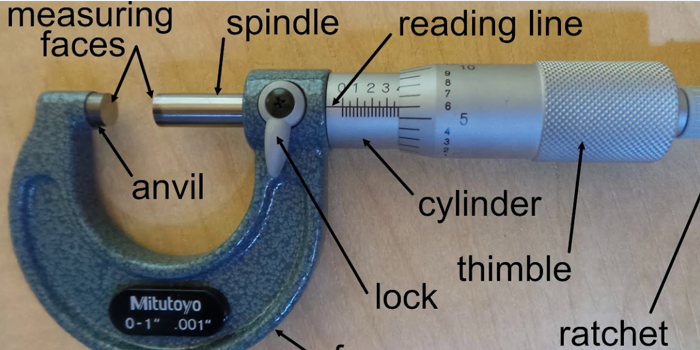

一、千分尺的核心部件有哪些?

1、测砧:固定不动,与测量面构成基准。

2、测微螺杆:千分尺的核心部件,螺杆的精度决定了千分尺的精度。一般来说,高精度千分尺的螺杆采用高强度、低膨胀系数的材料制成,例如合金钢或陶瓷。

3、微分筒:与测微螺杆联动,用于读数。微分筒上的刻度精度通常为0.01mm,有些高精度千分尺甚至可以达到0.001mm。

4、棘轮:控制测微螺杆的移动速度和测量力,保证测量的一致性,避免用力过大损坏被测件或千分尺本身。棘轮机构的设计也影响了测量的精度和手感。

5、固定套筒:标有主尺刻度,一般以毫米为单位。

二、测微螺杆是如何工作的?

1、测微螺杆的工作原理基于螺纹的精密传动。当旋转测微螺杆时,螺杆会沿着轴向移动,带动测砧靠近或远离被测物体。

2、测微螺杆的螺距非常小,通常为0.5mm。这意味着旋转测微螺杆一圈,测砧会移动0.5mm。通过微分筒上的刻度,可以精确读出测微螺杆旋转的圈数和小数部分,从而实现高精度的测量。

3、千分尺的精度通常用最小读数值表示,例如0.01mm表示该千分尺可以精确到0.01mm。

三、千分尺在精密测量中的关键作用是什么?

1、高精度测量:千分尺可以测量物体的尺寸,例如外径、内径、厚度等,精度可以达到0.01mm甚至更高,这在机械加工、模具制造等领域至关重要。

2、一致性测量:棘轮机构保证了每次测量的力度一致,避免了人为误差,提高了测量的可靠性。

3、广泛的应用范围:千分尺可以用于各种材料的测量,例如金属、塑料、木材等,应用范围非常广泛。

四、如何正确使用千分尺?

1、零位校准:每次使用前,需要将千分尺的零位校准,确保测量的准确性。

2、正确的测量方法:将被测物体放置在测砧和测微螺杆之间,轻轻旋转棘轮,直到测微螺杆与被测物体接触,然后读取微分筒上的刻度。

3、注意保养:使用后,需要将千分尺擦拭干净,并存放在干燥的地方,避免腐蚀和损坏。

五、不同类型的千分尺

1、外径千分尺:用于测量物体的外径。

2、内径千分尺:用于测量物体的内径,例如孔的直径。

3、深度千分尺:用于测量物体的深度或高度。

以下是您可能还关注的问题与解答:

Q:千分尺的精度如何保证?

A:千分尺的精度主要取决于测微螺杆的制造精度和装配精度。高精度千分尺通常采用高强度、低膨胀系数的材料制造螺杆,并经过精密的研磨和校准。

Q:如何选择合适的千分尺?

A:选择千分尺需要根据被测物体的尺寸和精度要求来确定。例如,测量小尺寸零件需要选择量程较小的千分尺,而测量高精度零件需要选择高精度千分尺。

Q:千分尺的保养需要注意哪些方面?

A:避免碰撞和跌落,保持清洁干燥,定期进行校准。

千分尺是一种常用的精密测量工具,其核心部件的精度和稳定性直接影响测量结果。正确使用和保养千分尺,才能保证测量的准确性和可靠性,希望同学们认真学习,在今后的工作中能够熟练运用。
