游标卡尺的概述
游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等，也是非常广 泛使用的高精度测量工具， 它可测量工件的外直线尺寸，宽度和高度，有的还可用来测量槽的深度。
游标卡尺的组成

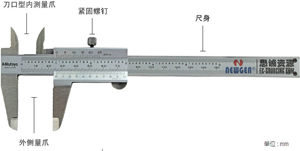

游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种，图中是日本三丰游标卡尺的示意图，它的结构图如下，它的读数值可达0.05mm,可测量外径，内径，深度和阶差，较小的游标面的角度
（14˚），便于读数，游标上有不同的读数刻度（仅限公制、英制型），滑块上装有锁紧螺钉，可提供带有硬质合金头量爪的卡尺。
游标卡尺的读数方法
以刻度值0.05mm的日本三丰游标卡尺为例，读数方法，可分三步
1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；
2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.05读出小数；

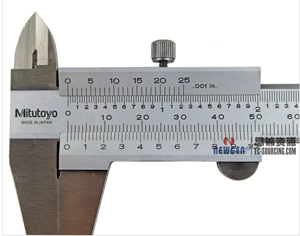

3）将上面整数和小数两部分加起来，即为总尺寸。下图为日本三丰游标卡尺的刻度图
2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.05读出小数；
3）将上面整数和小数两部分加起来，即为总尺寸。下图为日本三丰游标卡尺的刻度图
游标卡尺的使用方法

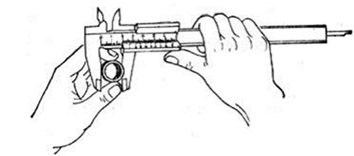

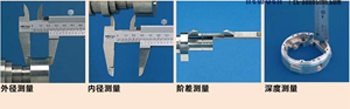

将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如左图所示，在对工件的外径，内径，深度，宽度测量如右图所示。
游标卡尺使用注意事项
1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。
2) 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免卡脚变形或磨损,影响测量精度。
3) 读数时，视线要垂直于尺面，否则测量值不准确。
4) 测量内径尺寸时，应轻轻摆动，以便找出最大值。
5) 游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。
