杠杆表的种类及正确使用

杠杆表是一种借助于杠杆——齿轮或杠杆——螺旋传动机构，将测杆的摇动变为指针回转的指示量仪。

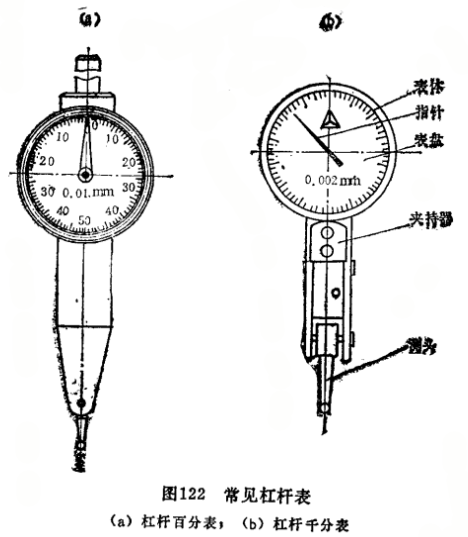

常见杠杆表有0.01毫米，测量范围1毫米和0.8毫米；0.002毫米，测量范围0.02毫米，如图122所示。

杠杆百分表与杠杆千分表使用方法相同，测头可在180°内旋转，而且可改变测量方向，所以使用范围很广，这就是它比钟表式量仪优越的地方。

使用方法把连接杆穿进燕尾槽并紧固，如无燕尾槽可直接装夹。

测量时，在测杆中心线平行于被测表面时，如图123（a）所示，表指示读数为被测工件的实际误差，如与被测工件表面成角度时，如图123（b)所示，指示读数必须修正后才能得到工件的实际误差。

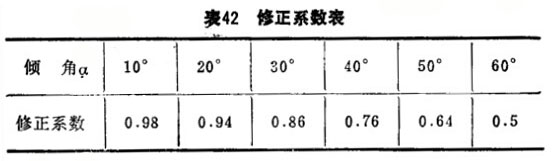

例：如图123（b）指示表读数为8μ，倾角α=30°，查得修正系数（见表42）为0.86，故实际值为8μ*0.86=7μ。
