外形轮廓测量用量具

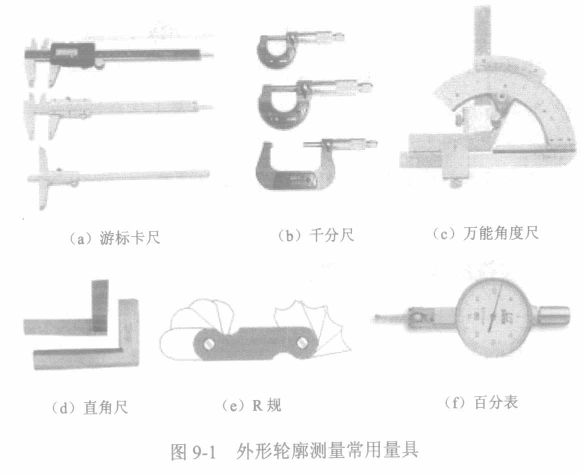

外形轮廓类零件常用的测量量具主要有游标卡尺、千分尺、万能角度尺、直角尺、R规、百分表如图9-1所示。

游标卡尺测量工件时，对工人的手感要求较高，测量时卡尺夹持工件的松紧程度对测量结果影响较大。因此，其实际测量时的测量精度不是很高。游标卡尺的测量范围有0-125mm、0-150mm、0—200mm、0-300mm等多种形式。

千分尺的测量精度通常为0.01mm，测量灵敏度要比游标卡尺高，而且测量时也易控制其夹持工件的松紧程度。因此，千分尺主要用于较高精度的轮廓尺寸的测量。干分尺在500mm范围内每25mm—挡，如0-25mm、25-50mm等。

万能角度尺和直角尺主要用于各种角度和垂直的测量，通常采用透光检查法进行测量。万能角度尺的测量范围是0—320°。

R规主要用于各种圆弧的测量，采用透光检查法进行测量。常见的规格有R7-R14.5、R15一R25等，每隔0.5mm为一档。

百分表则借助于磁性表座进行同轴度、跳动度、平行度等形位公差的测量。

刀口角尺主要用于平面度和垂直度的测量，采用透光检查法进行测量。
