数显卡尺专业的使用方法

摘要

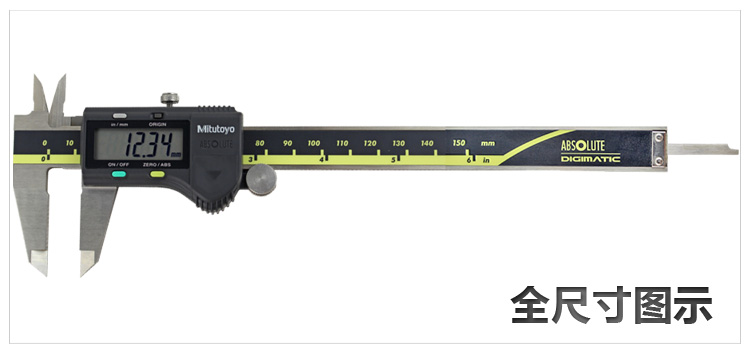

数显卡尺是带数字显示功能不需要人工读数的一种卡尺，与普通的卡尺一样能够用来测量长度、内外径和深度等。电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。

数显卡尺工作原理

数显卡尺的尺身装有高精度齿条，齿条运转带动圆形栅格片转动，用光电脉冲计数原理,将卡尺量爪的位移量转变为脉冲讯号，通过计数器和显示器将测量尺寸用数字显示在屏上。

工作原理结图：

使用方法

1、准备工作

1）擦干尺身表面，清洁各测量面

2）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常

2、测量

1）按开关键打开电源

2）按公英制转换键选择所需单位制

3）移动尺框，使两外测量面手感接触后按置零键置零，即可进行正常测量。

读数方法

直接在LCD显示窗读取所测值。

如何利用数显卡尺实现高效测量零件的长度、内外径和深度等？

方法：可以直接利用我们太友的数据采集仪连接数显卡尺实现高效测量

优势

1、节约人力，提高效率

用于直接连接检测仪器进行自动数据采集（如数显卡尺、百分表、高度计、测厚仪、电子称、拉力计、深度游标卡尺等），无需操作人员手工记录数据，节约人力成本；

2、连接多个仪器

数据采集仪配置两个串口，可以同时连接两个仪器进行同时自动测量；

3、方便数据分析

测量数据自动保存在系统的存储卡中，用户可以使用USB导出数据文件，以进行相关的分析， 用户也可通过网络直接获取测量的数据；

4、报警及防错

软件具备丰富功能，容易操作使用，对于超过规格标准的情况，系统将以声音及颜色进行报警；

5、移动测量

支持移动测量，可由操作人员在现场移动操作，进行产品的质量检测；

6、支持手工录入

支持手工录入，与传统的纸张记录模式相比较，避免人工二次录入，节约人力成本；
