德国 伯瑞斯科(布里斯克)BRISC-永磁吸盘PMF



德国 伯瑞斯科(布里斯克)BRISC-永磁吸盘PMF

用于吸持小且薄的工件

产品特点:
♦ PMF 极距 0.5+1.5 mm
♦ PFF 极距 1+3 mm
♦ 磁力均匀且最高达到 120 N/cm²
♦ 防水结构,使用寿命长
♦ 开关扳手操纵力轻
♦ 剩磁小,精度高

德国 brisc-永磁吸盘pmf
BRISC优点:

1、节能环保
加工过程中夹具不需电能,且吸力仍保持相当长的时间,比普通电磁吸盘节能95%以上,具有节能、环保的特点。
2、安全可靠
断电不失磁,避免了普通电磁吸盘突然断电和拖线损坏时磁力丧失而出现工件脱落的危险;同时省去了传统机械、液压、气压夹具系统中的电、液、气路及蓄能器的配置,避免油、气的泄露及夹紧螺栓的疲劳损伤和由此带来的不安全隐患。

3、高效实用

退磁与励磁的转换过程只需1--2秒钟时间,装夹与松开的效率非常高,不需要使用任何压板、螺栓等元件;退磁彻底,夹具剩磁小,工件易于取缷。永磁夹紧力非常强劲,每平方厘米可超过15公斤力,充分满足工件夹紧需要。
在金切机床上使用电控永磁夹具,对比常规夹具还有很多独特的优势,如:可充分利用机床工作台面和行程,工件尺寸可与台面一样大,甚至超出工作台面;切削过程中刀具无任何干涉,一次装夹可实现五面加工,提高加工效率,避免多次装夹带来的定位误差;夹紧力分布在工件底部表层(10毫米以内),工件上部为自然舒展状态,加工完成并松开装夹后工件应力反弹很小,能保证较高的加工精度;使用自动调平装置后,支撑点多且稳固,夹紧力均匀分布与所有支撑接触点,切削震动极小,可大大降低由于切削震动给刀具和机床造成的损害,从而提高刀具和机床使用寿命。

4、定位方便

在表面的导磁块上可根据需要加工出合适的定位销孔及定位边,使工件在上面准确定位,导磁块易加工且更换方便。

5、应用广泛

适用于多种夹具,如铣床夹具、钻床夹具、镗床夹具、加工中心夹具等。


BRISC的十大特点
1.方形磁极50*50mm;
2.每个磁极磁力超过350公斤;
3.由整块钢材加工出来,表面没有环氧树脂从根本上杜绝了渗漏,因此获得了更好的防水性及更长得使用寿命;
4.BRISC是拥有国际专利及CE认证的磁性装夹系统;整体式表面设计能够出色的降低剩磁;
5..革命式的设计使吸持力更强;
6.磁盘表面由整块金属构成,使得精度更高,刚性更好;
7.配合固定磁垫的使用,可实现吸持一面加工五面;
8.配合浮动磁垫的使用,可实现无形变吸持。
9.磁盘可灵活组合拼成大台面使用;
10.使用过程无需充电,只需控制器按下按钮来做上磁及退磁,操作。

<

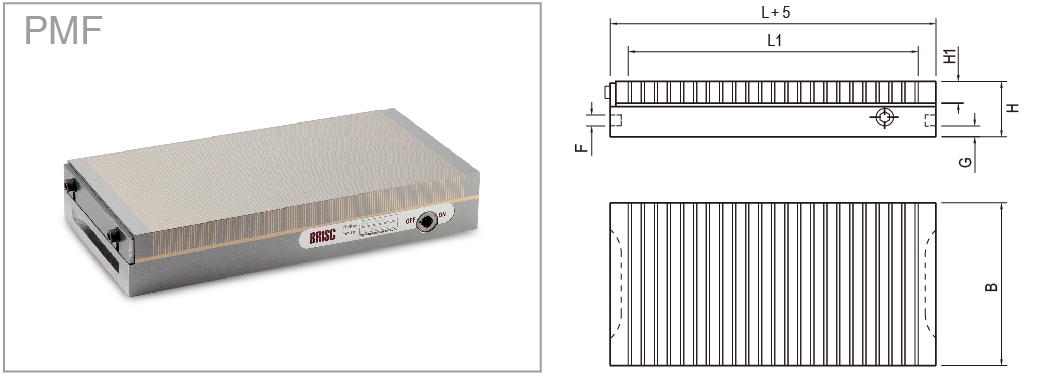

Modell
Model
Abmessung
Size
Breite(B) WidthLänge(L) LengthHöhe(H) HeightL1H1FGEigengewicht
Net Weight
PMF71370 (2.76)130 (5.12)49 (1.93)101 (3.98)20 (0.79)10 (0.39)10 (0.39)3 kg / 8 Ib
PMF10175100 (3.94)175 (6.89)49 (1.93)140 (5.51)20 (0.79)10 (0.39)10 (0.39)7 kg / 15 Ib
PMF1025100 (3.94)250 (9.84)49 (1.93)206 (8.11)20 (0.79)10 (0.39)10 (0.39)10 kg / 21 Ib
PMF1325130 (5.12)250 (9.84)49 (1.93)206 (8.11)20 (0.79)10 (0.39)10 (0.39)12 kg / 27 Ib
PMF1340130 (5.12)400 (15.75)49 (1.93)357 (14.06)20 (0.79)10 (0.39)10 (0.39)20 kg / 44 Ib
PMF1426140 (5.51)260 (10.24)51(2.01)216 (8.50)20 (0.79)10 (0.39)10 (0.39)14 kg / 32 Ib
PMF1515150 (5.91)150 (5.91)51(2.01)108 (4.25)20 (0.79)10 (0.39)10 (0.39)9 kg / 20 Ib
PMF1525150 (5.91)250 (9.84)51(2.01)206 (8.11)20 (0.79)10 (0.39)10 (0.39)15 kg / 33 Ib
PMF1530150 (5.91)300 (11.81)51(2.01)257 (10.12)20 (0.79)10 (0.39)10 (0.39)18 kg / 39 Ib
PMF1535150 (5.91)350 (13.78)51(2.01)305 (12.01)20 (0.79)10 (0.39)10 (0.39)21 kg / 46 Ib
PMF1540150 (5.91)400 (15.75)51(2.01)357 (14.06)20 (0.79)10 (0.39)10 (0.39)24 kg / 53 Ib
PMF1545150 (5.91)450 (17.72)51(2.01)407 (16.02)20 (0.79)10 (0.39)10 (0.39)27 kg / 59 Ib
PMF2030200 (7.87)300 (11.81)51(2.01)257 (10.12)20 (0.79)10 (0.39)10 (0.39)24 kg / 53 Ib
PMF2035200 (7.87)350 (13.78)51(2.01)305 (12.01)20 (0.79)10 (0.39)10 (0.39)28 kg / 61 Ib
PMF2040200 (7.87)400 (15.75)51(2.01)357 (14.06)20 (0.79)10 (0.39)10 (0.39)32 kg / 70 Ib
PMF2045200 (7.87)450 (17.72)51(2.01)407 (16.02)20 (0.79)10 (0.39)10 (0.39)36 kg / 79 Ib
PMF2050200 (7.87)500 (19.69)51(2.01)454 (17.87)20 (0.79)10 (0.39)10 (0.39)40 kg / 88 Ib
PMF2060200 (7.87)600 (23.62)51(2.01)556 (21.89)20 (0.79)10 (0.39)10 (0.39)48 kg / 105 Ib
PMF2063200 (7.87)630 (24.80)51(2.01)586 (23.07)20 (0.79)10 (0.39)10 (0.39)50 kg / 110 Ib
PMF2535250 (9.84)350 (13.78)56 (2.20)305 (12.01)22 (0.87)10 (0.39)10 (0.39)38 kg / 84 Ib
PMF2540250 (9.84)400 (15.75)56 (2.20)357 (14.06)22 (0.87)10 (0.39)10 (0.39)44 kg / 96 Ib
PMF2550250 (9.84)500 (19.69)56 (2.20)454 (17.87)22 (0.87)10 (0.39)10 (0.39)55 kg / 120 Ib
PMF2563250 (9.84)630 (24.80)56 (2.20)586 (23.07)22 (0.87)10 (0.39)10 (0.39)69 kg / 151 Ib
PMF3030300 (11.81)300 (11.81)56 (2.20)257 (10.12)22 (0.87)10 (0.39)10 (0.39)36 kg / 79 Ib
PMF3040300 (11.81)400 (15.75)56 (2.20)357 (14.06)22 (0.87)10 (0.39)10 (0.39)52 kg / 115 Ib
PMF3050300 (11.81)500 (19.69)56 (2.20)454 (17.87)22 (0.87)10 (0.39)10 (0.39)66 kg / 144 Ib
PMF3060300 (11.81)600 (23.62)56 (2.20)556 (21.89)22 (0.87)10 (0.39)10 (0.39)79 kg / 173 Ib
PMF3063300 (11.81)630 (24.80)56 (2.20)586 (23.07)22 (0.87)10 (0.39)10 (0.39)83 kg / 182 Ib
PMF4060400 (15.75)600 (23.62)56 (2.20)556 (21.89)22 (0.87)10 (0.39)10 (0.39)106 kg / 233 Ib

设计原理

由于其独特的设计,每个布里斯克夹头可纵或横向。不同的组合两BRISC卡盘可以达到不同的大小以覆盖你的需要。每个BRISCChuck确保利用相同的高度结合。标准控制单元CUA有两输出电缆卡盘因此可以驱动两BRISC夹头同时。如果你要结合以上两夹头,可以使用多通道控制单元,它可以驱动多达8个吸盘同时或分开。在每个弹匣或德马格,你可以选择的渠道你想激励会。
