ERON-NABEYA带金属架加工中心用套装夹具  带金属架T型螺母和双头螺杆套装



ERON-NABEYA带金属架加工中心用套装夹具 带金属架T型螺母和双头螺杆套装

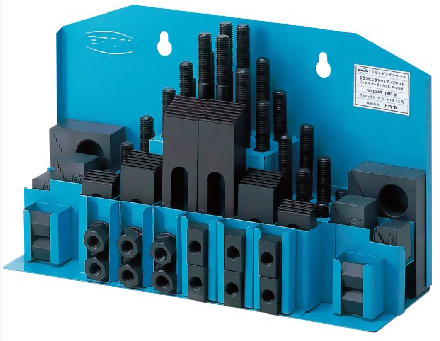

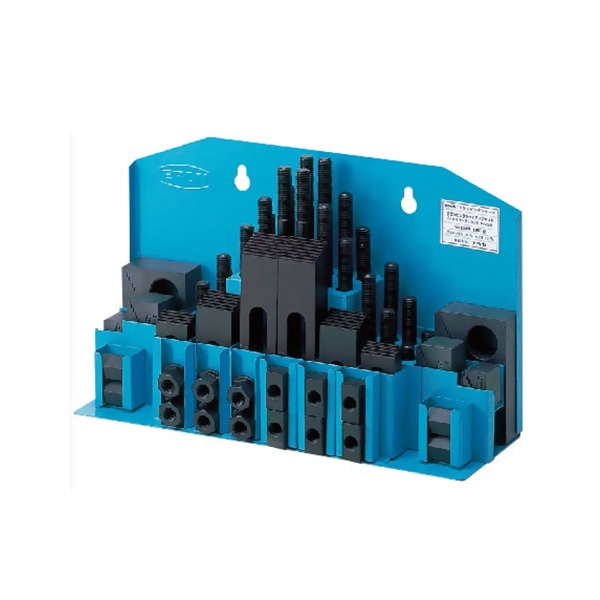

带金属架加工中心用套装夹具
                                                                                                     金属箱装(带保管箱)
 材质  S45CS45C烧结合       热处理  淬火       表面处理  发黑处理
图片参数
  套件内容



台阶型垫块

STB1,2,3 2

STB4,5,6 2

以上均为一套



台阶型压板

各套件相同

按螺栓直径各2

 T、S套装


双头螺杆

按螺栓直径75100125

150175200m/m 4



法兰螺母

各套件相同

按螺栓直径各6



连接螺栓用螺母

各套件相同

按螺栓直径各4



T型螺母

各套件相同

按螺栓直径各6

规格

订单号

型号

适用T型槽宽

螺纹直径(

TS套装

台阶型压板(2个)

台阶型垫块(2组)

重量kg

价格

901094

CMR1412

14

M12x1.75

1

STC0301·STC0302·STC0303

STB-1·STB-2·STB-3

11

立即询价

901118

CMR1612

16

M12x1.75

1

STC0301·STC0302·STC0303

STB-1·STB-2·STB-3

11

立即询价

901119

CMR1614

16

M14X2

1

STC0401·STC0402·STC0403

STB-1·STB-2·STB-3

13

立即询价

901120

CMH1614

16

M14X2

1

STC0401·STC0402·STC0403

STB-4·STB-5·STB-6

23

立即询价

901121

CMH1816

18

M16X2

1

STC0401·STC0402·STC0403

STB-4·STB-5·STB-6

25

立即询价



带金属架T型螺母和双头螺杆套装
                                                                                  金属箱装(带保管箱)
材质    S45C                    热处理     淬火                  表面处理     发黑处理
图片参数
   套件内容

双头螺杆

按螺栓直径75100125

150175200m/m 4


双头螺杆

按螺栓直径75100125

150175200m/m 4


连接螺栓用螺母

各套件相同

按螺栓直径各4


T
型螺母

各套件相同

按螺栓直径各6


规格

订单号

型号

适用T型格宽

 螺纹直径  (粗牙

   T型螺母    (6个)

法兰螺母    (4个)

连接螺栓用螺母  (4个)

双头螵杆(各4根)

重量kg

价格

901095

SSM1412

14

M12x1.75

TNM1412

FNM0012

CNM0012

BM02751210012125121501217512200

4.4

立即询价

901122

SSM1612

16

M12x1.75

TNM1612

FNM0012

CNM0012

BM0 2751210012125121501217512200

4.5

立即询价

901123

SSM1614

16

M14X2

TNM1614

FNM0014

CNM0014

BM014751410014125141501417514200

5.7

立即询价

901124

SSM1814

18

M14X2

TNM1814

FNM0014

CNM0014

BM014751410014125141501417514200

5.8

立即询价

901125

SSM1816

18

M16X2

TNM1816

FNM0016

CNM0016

BM0167516100'16125161501617516200

7.0

立即询价

901126

SSM2016

20

M16X2

TNM2016

FNM0016

CNM0016

BM0167516100'16125161501617516200

8.0

立即询价
