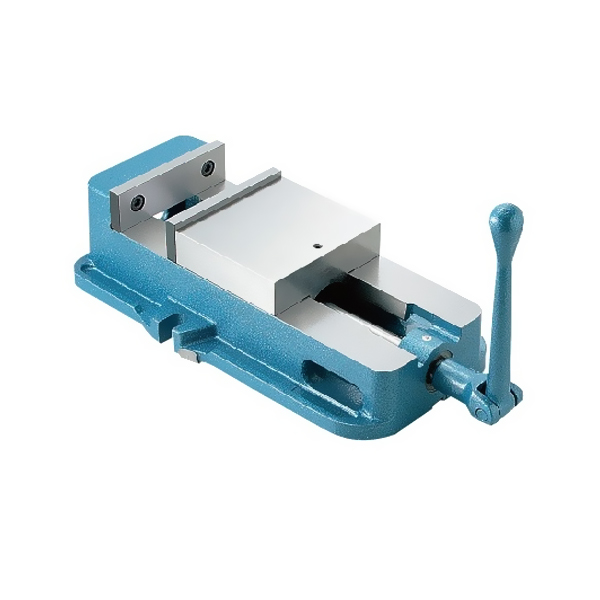

ERON-NABEYA雅朗LOCK-TIGHT L型精密平口钳



ERON-NABEYA雅朗LOCK-TIGHT L型精密平口钳

采用新开发的机械增压机构,旋转1圈左右即可快速、轻松地增压。

附 件: 标准安装螺栓套装(2组1套)适用T型槽宽18mm   1



              标准导位块(2个1组)适用槽宽18mm   1组

              手柄   1根




钳口张开度比同类型平口钳(LT150M)增大了45%。

重量比同类型平口钳(LT150M)减少了20%,搬运轻松。

采用防上浮机构,可防止活动钳身及工件上浮。

可锻铸铁制,夹紧时不会发生弯曲、损坏。

滑动面采用火焰淬火(HRC45),耐磨损性优异。

精度优于原JIS 1级。

并排配置规格品的并排配置精度在0.02以内。




图片参数



L型精密平口钳

L型精密平口钳 L型精密平口钳

尺寸表

型号

 A

 B

 C

 D

 E

 F

 G

 H

 I

 J

 K

 L

M

N

价格

LT150L

425

468

230

210

192

152

117

111

73

173

107

207

18

19

立即询价

规格

型号

 钳口宽度

 钳口高度

 钳口张开度

 标准导位块宽度

 夹紧力kN

 重量kg

 LT-L

 LT-LG(并排配置规格)

 订单号

 型号

 订单号

 型号

 LT150L

 152

 44

 207

 18

 40

 29

 52056

 LT150L

 52057

 LT150LG


零件及特别附属品(请参见下页)

参见页

L型精密平口钳

分解结构图

L型精密平口钳


订购并排配置品(无论配置多少台,A、B的误差均可调整在0.02以内)
  请订购并排配置规格品(末尾符号G)
  订购时,请注明所用机床的槽宽。
  并排配置规格品仅初次购入时可进行制作。



L型精密平口钳

精度标准
(静态精度)

编号

 检查项目(每100mm)标准

 JIS标准(1级)

 NABEYA标准值

 1

 底座底面与钳口滑动面的平行度

 0.020

 0.015

 2

 钳口与钳口滑动面的垂直度(应小于直角)

 0.050

 0.015

 3

 底座底面的T型槽导向片与钳口夹紧面的垂直度

 0.020

 0.020

 4

 底座底面的T型槽导向片与钳口夹紧面的平行度

 0.020

 0.020

 5

 旋转台底面与钳口滑动面的平行度

 0.030

 0.020

 6

 旋转台底面与顶面的平行度

 ―

 0.010

(夹紧精度)

7

 夹紧后试块顶面与底座底面的平行度

 0.030

 0.020

8

 夹紧后试块顶面与旋转台底面的平行度

 0.040

 0.030

9

 夹紧后试块顶面的上浮

 0.050

 0.020

   L型精密平口钳
