提供您解决不便及浪费的方法
TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)真像科技身为地球公民的一份子,除了提供一个解决浪费的方法,也努力为地球的生态平衡尽上一份心力。TTC影像测量仪通过欧盟RoHS降低对人类健康及自然环境的伤害,保护我们赖以为生的这片土地。

TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)


台湾TOLTEC影像测量仪应用视频



影像测量仪
荣获多国设计专利
包括美国(US.6,876,504 B2)
(US. 7,292,352 B2)
德国(Nr. 203 10 629.6)
中国(ZL. 03 2 651 821)
日本(93098638)、
台湾(NO.219876)等国专利

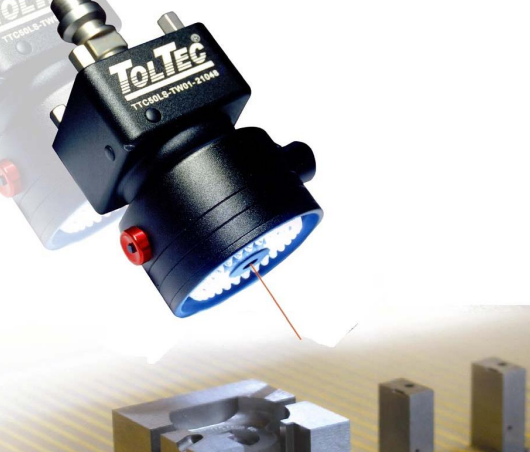

影像测量仪创新概念
一种在加工机械上检测的装置,无需将工件取下,可直接进行机上检测,藉由TTC影像显微量测器,帮助您落实制造人员之自我检查。

影像测量仪产品特色

〉精确─直接在机上量测,不需移动工件,减少误差
〉快速─制造人员马上可以得到数据并且立即修正
〉提高生产效率─大幅降低失败率并且缩短制程时间
〉容易操作─简易的操作使现场工作人员可快速的上手
〉应用于不同的机台─适用于各类型机具并可依机台作不同的量测应用
〉精减成本─省下购买昂贵机器的费用,直接升级既有的设备
〉耐用─质量稳定耐用度高,节省维修的费用及时间
〉技术支持─完备的产品售后服务并依可客户需要提供解决方案

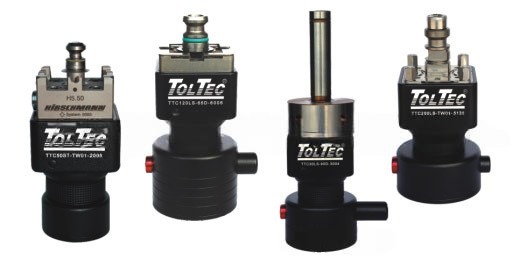

影像测量仪倍率
依您的状况使用不同倍率的镜头,使您的工作达到最大效率

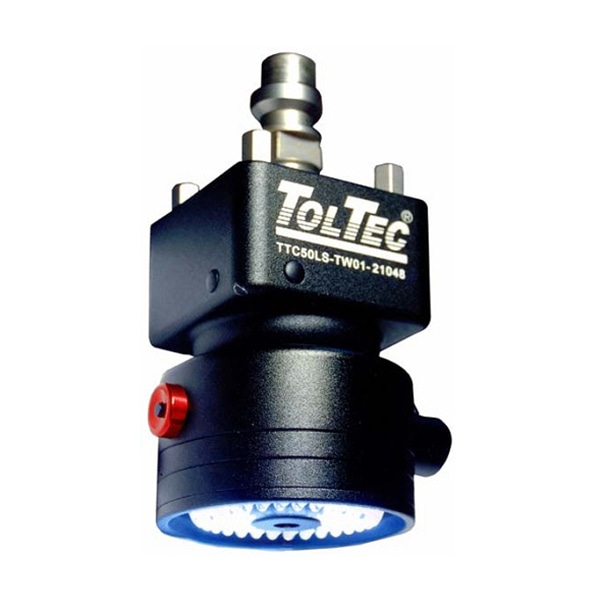

影像测量仪辅助光源
镜头的辅助光有两个来源:一是同轴光,另一为环形光同轴光─红光,位在镜头中央。有两大特色,一是简化量测目标搜寻,使量测目标可以更精确容易的掌握。二是此光源与环形光相互调整可以强化量测目标的清晰度,使量测判断更准确 环形光─白光,以环形排列在镜头周围,当进行测量时可以提供充足的光源,使量测结果可以更精准.


TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

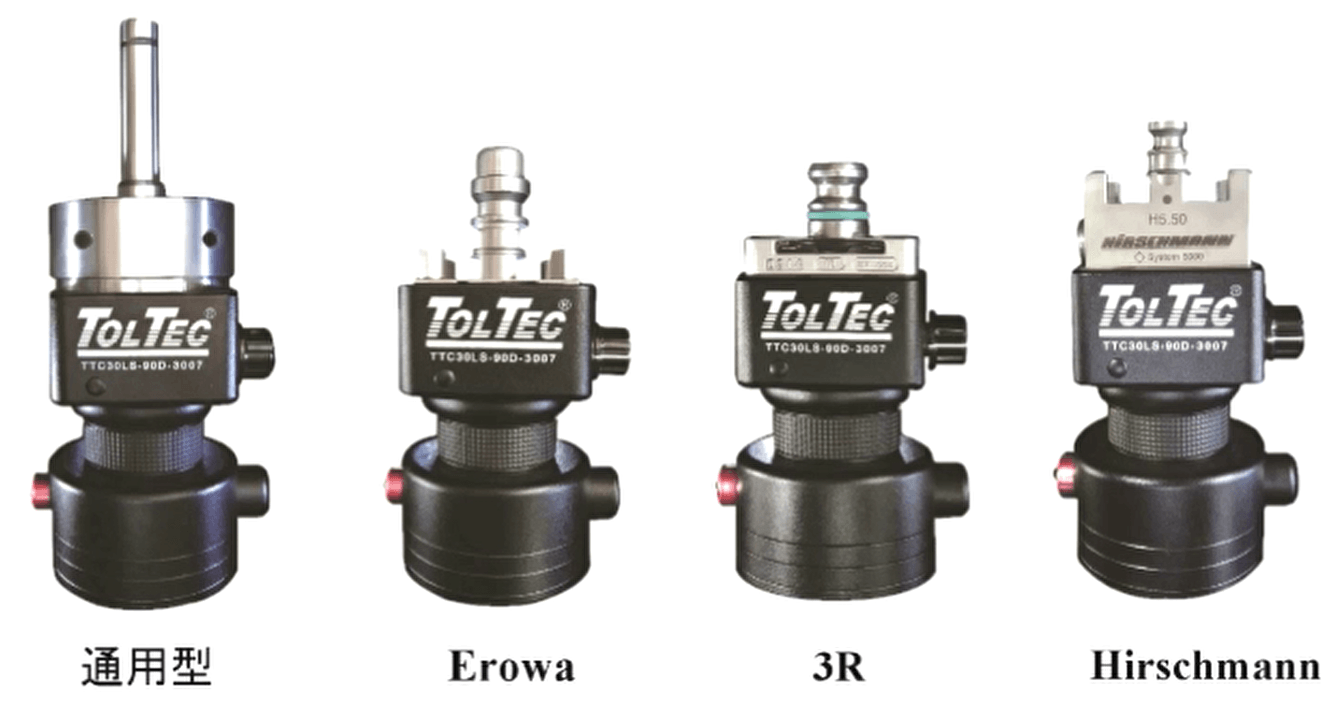

影像测量仪夹具

 标准型有3R, Erowa, Hirschmann 及通用型的夹具,也可依客户设备需要设计

TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)



*影像测量仪镜头实际所含光源请参考规格表

TTC影像测量仪适用下类型机台
■ CNC放电加工机
■ CNC高速加工机
■ 线切割机
■ CNC车床
■ 传统放电加工机
■ 传统铣床
■ 专用机
■ 磨床


TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)  TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)  TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)  TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

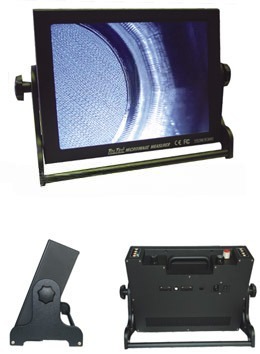

TTC-LCD-15影像测量仪专用屏幕
分辨率:1024×768
15吋屏幕提供清楚的显微测量影像
影像测量仪 手提式屏幕可自由移动至使用地点,稳定平衡的底座设计可避免不小心的跌落而造成的损伤可直接于屏幕控制板调整镜头的光源及选择量
测的模式。
影像测量仪屏幕十字线有七种颜色,可依背景影像选择使用最佳的颜色,方使肉眼的测量。
TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

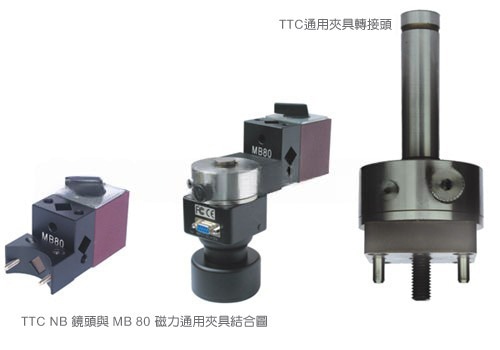

TTC影像测量仪通用夹具转接头

夹具转接头,即可轻易的将 EROWA、3R 或 HIRSCHMANN 夹具转换成通用型夹具,可再搭配 MB 80 一起使用,以扩充使用范围。 ---  ---





TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

影像测量仪MB 80磁力通用夹具
影像测量仪MB 80可应用在无法使用夹具的机器上,因其磁力特性,可以稳固的附着在平整干净的金属面上。

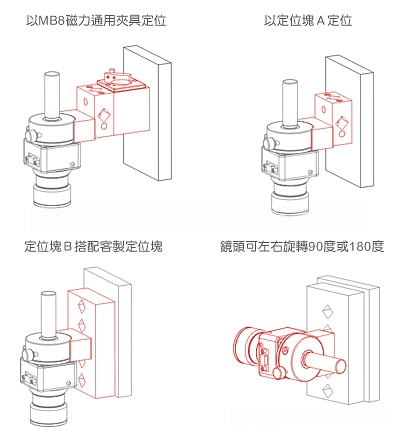

影像测量仪MB 80依机台需要可调整其应用方式,请参考以下图标范例。
TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

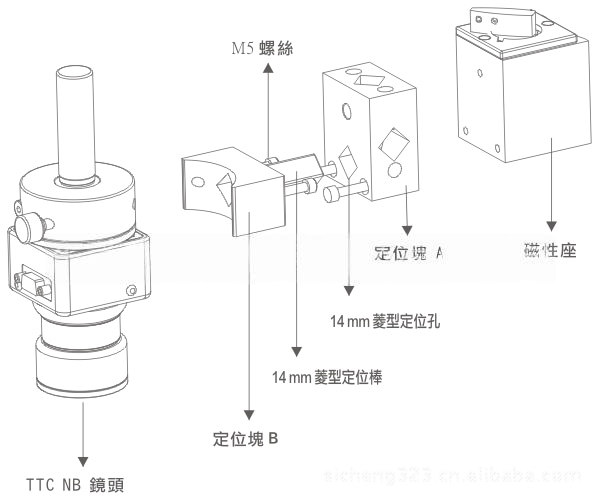

影像测量仪TTC NB镜头与 MB80 分解图
TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)

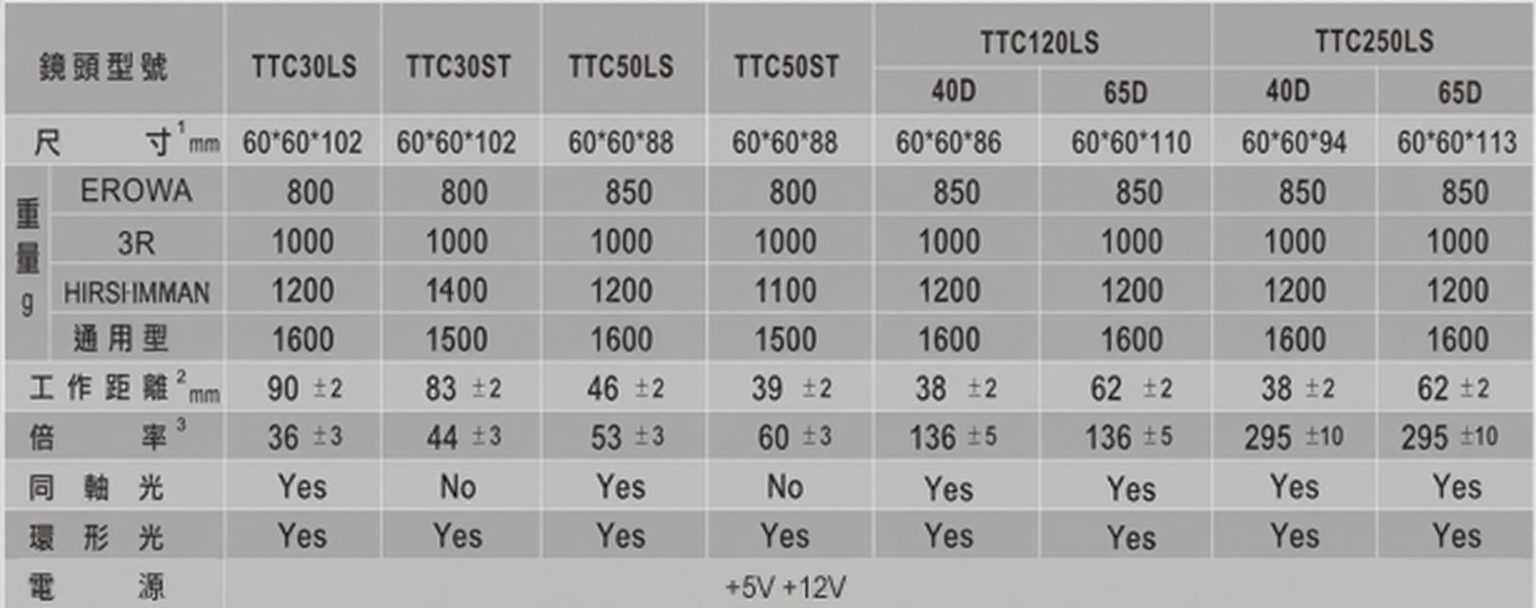

TTC影像测量仪产品规格
TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)
1,  尺寸:长×宽×高,仅为镜头本体的尺寸,不含夹具。
2,  工作距离:表示由镜头前端至测量物表面距离。
3,  为镜头在15"屏幕显示下的倍率。
TTC250LS-40D|TTC250LS-65D|台湾TOLTEC影像测量仪(250倍)
