波龙(BLUM) 孔径测量仪 BG40/41/42 ECBG40/BG41/BG42



波龙(BLUM) 孔径测量仪 BG40/41/42 ECBG40/BG41/BG42

Blum 孔径测量仪是独立于机床精度的测量系统,用于高产能加工中心或传输机上,监控紧密公差配合的品质。 基于具体的设计,该系统可用于多种应用场合,例如发动机气缸体加工,阀体加工或压缩机加工。

  • 商品编号:ECBG40/BG41/BG42

Blum 孔径测量仪是独立于机床精度的测量系统,用于高产能加工中心或传输机上,监控紧密公差配合的品质。基于具体的设计,该系统可用于多种应用场合,例如发动机气缸体加工,阀体加工或压缩机加工。


波龙BLUM孔径测量仪应用视频

特点

  • 独立于机床精度的孔径测量系统
  • 极高速测量及数据传输
  • 机内在线测量
  • 基于孔径测量和刀具补偿值计算,实现即时过程控制
  • 与第三方电子式刀具通信,实现闭环加工
  • 可靠的红外线数据传输
  • 设计坚固,安全适应高产能机床内的使用环境
  • 耗电量极低
  • 内置Z轴防撞保护
  • 提升产能,免除昂贵的后置测量工位,投资回报率显著
适用于各种应用的定制解决方案:

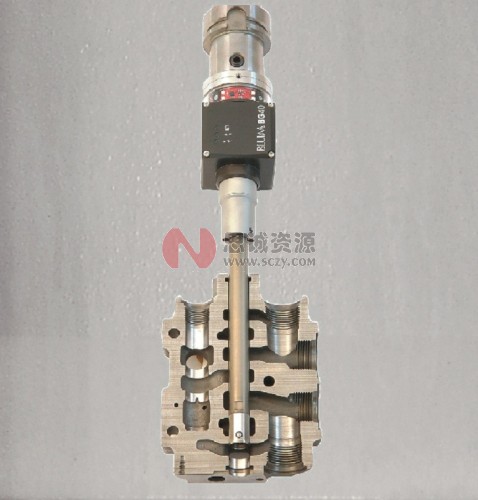

BG40 系列

仅用于直径测量的高精度测量系统

  • 集成一个传感器,仅用于直径测量的经济性解决方案
  • 浮动式测量原理,即使没有完全对准孔心,也能测得精确直径
  • 独立于机床精度的测量原理
波龙(BLUM) 孔径测量仪 bg40/41/42

BG41/42 系列

带有多个传感器,可检测直径、孔位、圆柱度和圆度的高精度测量系统

  • 可提供完整圆孔品质特性的定制方案
  • 可集成多达8个独立的测量元件
  • 独立于机床精度的测量原理
波龙(BLUM) 孔径测量仪 bg40/41/42



技术亮点

 过程控制

  • 结合电子式刀具实现完全的过程控制:加工测量修正
  • 精度液压阀孔的珩磨工艺进行持续的过程监控
  • 对卡车刹车系统压缩机的精加工进行过程监控
波龙(BLUM) 孔径测量仪 bg40/41/42
波龙(BLUM) 孔径测量仪 bg40/41/42
IF48 接口
  • 实现机床控制器与孔径测量仪/测头的通信
  • 管理测量计划,每个计划中可包含多达99个特征
  • 处理带有补偿值的过程控制
  • 传输数据到PLC系统或打印机
  • 带触摸屏,操作简便
  • 可导出Q-DAS数据
波龙(BLUM) 孔径测量仪 bg40/41/42
信号由光电方式生成
  • 采用光电式元件进行测量
  • 测量过程无机构磨损
红外线数据传输
  • 通过IC55接收器实现可靠的红外数据传输
  • 单个IC55接收器可顺序控制两个测量装置 (DUO)
  • 高鲁棒性设计
  • 安装简便

波龙(BLUM) 孔径测量仪 bg40/41/42
供电
  • 低耗电设计,可实现15万次接触测量
  • 可更换的标准电池,成本极低
  • LED指示电池电量

尺寸规格:BG40

BG40 的尺寸规格如右图。测量系统采用模块化设计,可进行定制。

波龙(BLUM) 孔径测量仪 bg40/41/42
