波龙(BLUM) TC53测头 ECP06.5300-020-A3



波龙(BLUM) TC53测头 ECP06.5300-020-A3

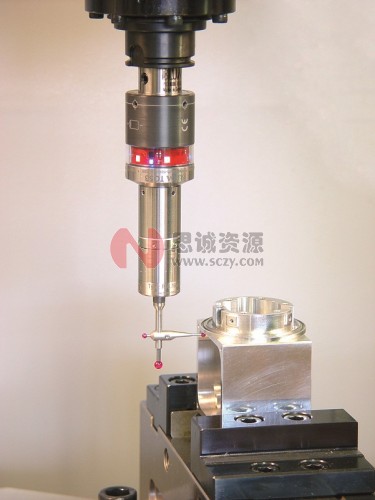

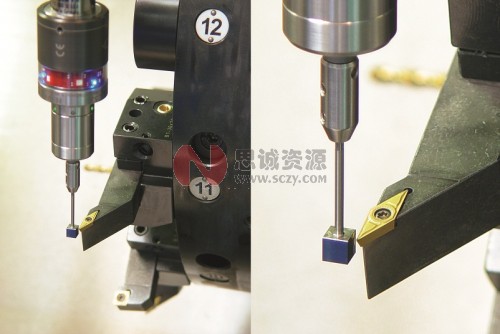

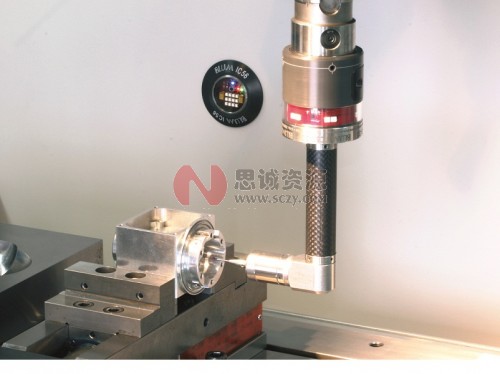

红外线测头TC53具有高速高精度的特点,用于车削和铣削加工中心内的刀具测量及破损监控。基于模块化设计以及全套的选项和附件,这款测头可根据用户需求灵活定制,显著扩充应用范围。

  • 商品编号:ECP06.5300-020-A3

红外线测头TC53具有高速高精度的特点,用于车削和铣削加工中心内的刀具测量及破损监控。基于模块化设计以及全套的选项和附件,这 款测头可根据用户需求灵活定制,显著扩充应用范围。这款测头采用了新发布的专利技术shark360,内置一个特制的平面齿轮。Shark360测量机构为机床内的测量技术树立了精度及可靠性的新标杆。

波龙(BLUM) tc53测头 波龙(BLUM) tc53测头

波龙BLUM TC53测头应用视频


特点

全方向测头:Ø 40 / 63 mm

最大测量速度:2 m/min

重复性精度:1 µm 2σ

内置shark360技术

高可靠性的红外线数据传输

可实现更高的测量速度和测量精度

模块化设计,可根据应用需求灵活定制

带有大量冷却液和污染的环境下仍可保持接触测量精度

低耗电设计

无磨损的测量机构确保长期稳定性

坚固的机械设计

测杆有自对心设计,更换时免除调整对心

IP68防护等级


技术亮点
革命性的测量机构
带有平面齿轮的测量机构
偏心测量时仍然保持最高的测量精度
可承受极高加速度和测量速度

波龙(BLUM) tc53测头
光电式信号触发

通过遮蔽内部微型光栅实现无磨损的信号触发

LED指示输出信号状态

相比传统测头显著提高测量速度和精度

无磨损的测量机构确保长期稳定性


波龙(BLUM) tc53测头
红外线数据传输

通过红外线接收器实现可靠的数据传输

单个红外线接收器可顺序控制两个测头(DUO)

特别适用于带有交换工作台的机床

高鲁棒性设计

安装简便


波龙(BLUM) tc53测头
模块化设计

可根据各种应用需求灵活定制

全套选项及附件(测杆,加长段...)


波龙(BLUM) tc53测头
供电

低耗电设计,可实现10万次接触测量

可更换的标准电池,成本极低

LED指示电池电量


波龙(BLUM) tc53测头

设计与尺寸
TC53测头有3种标准设计:

TC53-10
TC53-10是针对特殊测量应用的模块化测头,可加载到主轴锥孔中。设计上考虑了紧凑性和坚固性。测杆有多种标准长度。测杆长度也可定制。

波龙(BLUM) tc53测头

TC53-20

TC53-20是用于工作台安装的模块化测头。测杆有多种标准长度。测杆长度也可定制。


波龙(BLUM) tc53测头
TC53-30

TC53-30是特别加强设计的模块化测头(Ø 63 mm),针对加工中心上的特殊测量应用。基于刚性的设计,可使用特别长的延长附件。这款测头可采用大量附件进行特殊定制。

  波龙(BLUM) tc53测头



技术参数

 *     通过带分支的测杆实现

**    测杆 L=50 mm

***   测杆 L=30 mm

****  带附件(如延长段、转角件等) 时最大加速度10 m/s²

LF:低接触力版本
