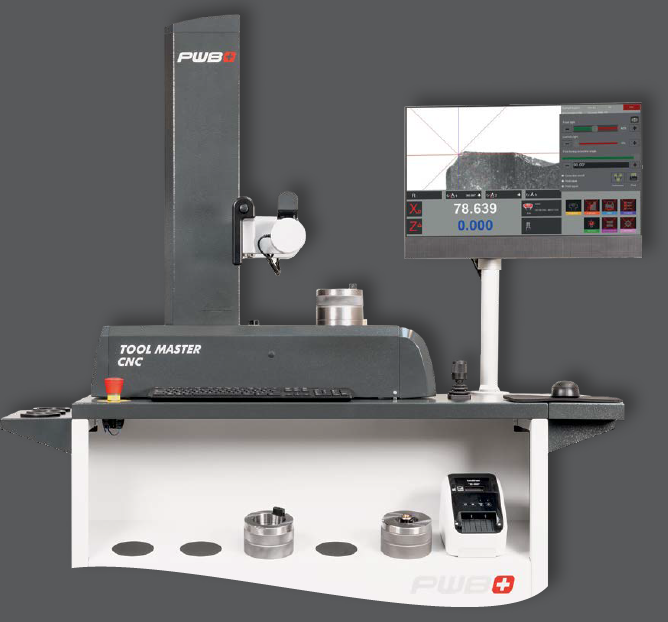

CNC | NC全自动和半自动测量机型
特点
（仅适用于电动 C 轴）
• EVOSET 高精度主轴（动力夹紧）
快速夹紧系统 PSE
• 手柄控制X/ Z/ C 轴和旋钮可带来更多操作便利
• EyeRay® CNC 图像处理
• 带远心镜头的数码相机
• 20 英寸一体机，带触摸屏
• 光栅尺的测量系统
• 自动校准
• 无极电动微调
• 透射光和反射光下的刀具检测
• 带有刀具适配器托盘的工作台
• 热敏打印机，包括 1 卷标签纸
• 紧急停止
• 适配器管理和刀具管理
• EyeRay® 界面
• 在线支持界面
• 操作权限管理
• 易操作且独有的EyeRay® 测量风格
• 带 EU/CH 适配器的电源插板
• Windows 10 操作系统
• 电压 230 伏
可选项
• 使用后处理、RFID 数据载体 (Balluff )、二维码、特殊客户解决方案进行数据传输

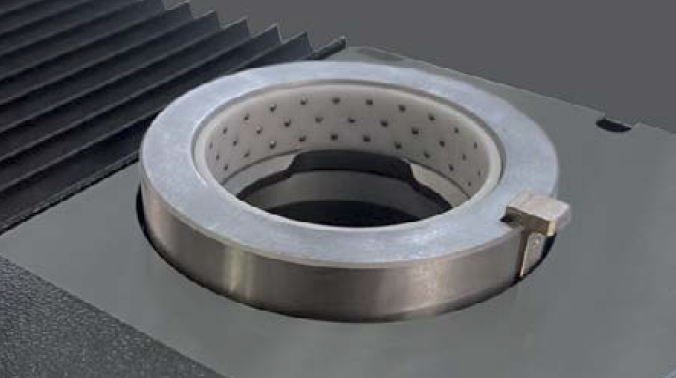

PSE夹紧主轴
• 最多 5 秒内快速更换适配器
• 最高的同心度和测量重复性 - 优于 2 μm
• 集成校准边缘，用于准确快速地确定主轴零点
• 电动主轴制动器，可将主轴固定在所需的360°任意位置
测量范围
X400 Z565
X400 Z665
X600 Z365
X600 Z565
X600 Z665
根据要求：测量范围高达 Z=760 mm
TOOL MASTER Quadra 保证满足所有刀具准备生产要求：快速、简单和高精度的对刀和测量。
专业而完整的解决方案，以提高质量，优化生产流程和使用灵活性。
• EyeRay® Quadra 图像处理
• 具有远心功能的 CMOS 数码相机及镜头
• 20 英寸一体机，带触摸屏
• 光栅尺的测量系统
• 无极手动微调
• 集成 ISO50 或 ISO40 主轴
• X 和 Z 方向的气动固定
• 主轴旋转锁紧
• 透射光和反射光下的刀具检测
• 带有刀具适配器托盘的工作台
• 热敏打印机，包括 1 卷标签纸
• 适配器管理和刀具管理
• EyeRay® 测量界面
• 在线支持界面
• 操作权限管理
• EyeRay® 独有的精简测量风格
• 借助 EVOSET 高精度滚针主轴 ，实现最高同心度和最高测量重复性
• 带 EU/CH 适配器的电源插板
• Windows 10 操作系统
• 电压 230 伏
可选项
• 使用后处理器、RFID 数据载体 (Balluff)、二维码等客户定制的解决方案进行数据传输
• 双摄像头系统
• 车刀柄分度装置
• 带制动功能的气动真空夹紧
• 高精度快速夹紧 PSE主轴
拉紧力：HSK=3 kN / SK=1.2 kN
测量范围
X400 Z600
X600 Z400
X600 Z600
根据要求：测量范围高达 Z=760 mm
用于刀具精确测量的无与伦比且高效的入门解决方案。 配备所有必要的测量功能
特点
• 手动控制X/Z/C轴
• EyeRay® 基本图像处理
• 具有远心功能的 CMOS 数码相机及镜头
• PWB 台式电脑解决方案，配备 18.5 英寸显示器
• 集成 ISO50 或 ISO40 主轴
• X 和 Z 方向气动固定
• 无极手动微调
• 刀具切削刃快速聚焦
• 配备量棒
• EyeRay® 界面
• 在线支持界面
• 单独的EyeRay® 测量软件简洁操作特性
• 借助 EVOSET 高精度滚针主轴 ，实现最高同心度和最高测量重复性
• Windows 10 操作系统
• 电压 230 伏
可选项
• 热敏打印机，包括 1 卷标签纸
• 透射光下的刀具测量
• 车刀分度装置
• 主轴旋转制动器
• 带主轴制动功能的真空主轴
• 使用后处理器、RFID 数据载体 (Balluff)、二维码等客户定制的解决方案进行数据传输
测量范围
X400 Z400 X400 Z600
我们保证高效的测量过程和经过验证的、高度准确的测量结果
特点
• EyeRay® TM5 图像处理系统
• 带远心镜头的 CMOS 数码相机
• 20 英寸一体机，带触摸屏
• 带光栅尺测量系统
• 无极电动微调
• 集成 ISO50 或 ISO40 主轴
• 主轴旋转锁紧
• 透射光和反射光下的刀具检测
• 热敏打印机，包括 1 卷标签纸
• 适配器管理和刀具管理
• EyeRay® 界面
• 在线支持界面
• 操作权限管理
• EyeRay® 测量软件独有的精简操作特性
• 借助 EVOSET 高精度主滚针轴 ，实现最高同心度和最高测量重复性
• 带 EU/CH 适配器的连接器板
• Windows 10 操作系统
• 电压 230 伏
可选项
• 子结构
• 车刀分度装置
• 带制动功能的真空夹紧主轴
测量范围
X400/600/1000 Z600/900
TOOL MASTER
• 与机床控制系统
通讯
• 写入和读取刀柄上的芯片数据
• 可升级软件
特点
• EyeRay® WOOD 图像处理，包括聚合管理
• PWB 台式电脑解决方案，配备 18.5 英寸显示器
• X 和 Z 轴的无级微调
• 坐标轴气动固定
• 刀具切削刃的快速聚焦
• 带远心镜头的 CMOS 数码相机
• 通过滚针轴承实现主轴高同心度
• 最高的测量重复性
• 运行平稳的循环滚珠导轨
可选项
• 热敏打印机，包括 1 卷标签纸
• 数据传输
测量范围
X400 Z400 X400 Z600
具有现有的BASIC机型的屏幕
也适用于 HSK-B/D/F63 形式的刀具
可选附件
CHC / 中心高度相机 车削刀具的中心高测量
LED环形前照灯
前照灯
测量多刃偏置刀具
的量范围20刀-20mm
（强力拉紧）
高精度真空主轴
车削刀具的分度装置
手动主轴制动器
刀具架
• SK40 / SK 50：ø 30 x330
• SK40 / SK50：ø 30 x 90
用于水平和垂直方向测量的装置。
刀具架
• SK40 / SK 50：ø 30 x330
• SK40 / SK50：ø 30 x 90
热敏打印机
工作台
测量区域偏移

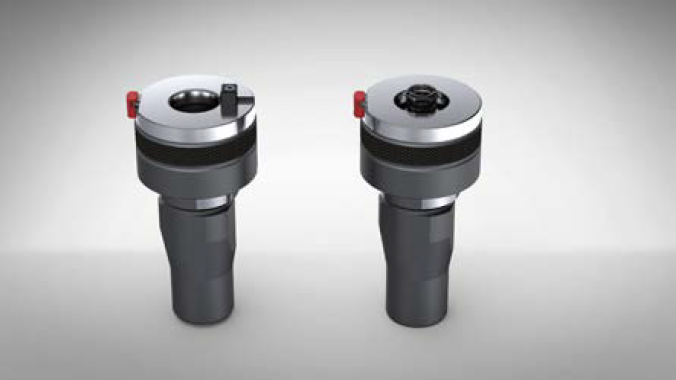

CNC主轴适配器/转换器
CNC 夹紧主轴
根据要求可以定制
SK
• SK/ISO 到SK/ISO 经过逐一验证质量可靠
• 偏移值已经在刻变径套上
HSK (Form A bis F)
• 偏移值已经刻在变径套上
VDI 带夹紧杆
• 预留O型圈槽的VDI转换套
VDI带分度
• VDI刀柄通过定位销定位在转换套中
•预留O型圈槽的VDI转换套
Capto ‚Easy‘
软件
使用 EyeRay®图像系统，您将拥有全球最前沿的刀具测量方案
EyeRay® 是一款模块化测量软件，用于刀具预调、测量和测试的全面和专业的软件解决方案。
所有 PWB TOOL MASTER 设备都配备了EyeRay® 软件。充分应对无论简单还是复杂的测量任务，并保证为每个要求都得到完美解决方案
• 明显易懂的功能键
• 针对任何特殊测量功能和特殊要求的可扩展性
• 快速测量
• 全自动操作选项
• 可通讯所有主流机器控制器和自动化生产的连接接口
• 保证过程可靠性
• 始终如一的精确测量结果
数据传输
EVOSET 为 各种CAM 系统以及所有不同的机器控制提供了众多接口。各种系统之间的数据传输和通信工作简单、安全、快速。
刀具数据是现代制造中所有生产过程的基础，从 CAD/CAM 系统到设定和测量再到工件的制造
